Der Abstand macht die Mischung

Leuchten die drei einzelnen LEDs, stellen wir fest, dass der Abstand zur Erzielung der Farbmischung relativ groß ist. Für manche Applikationen ist dies durchaus interessant, zum Beispiel bei „Wallwash“-Anwendungen.

Nehmen wir nun das Gegenbeispiel einer LED-Variante mit drei Chips in einem Gehäuse. Hier ist der Abstand der Chips zueinander wesentlich kleiner (Bild 1). In diesem Fall beträgt er nur 1,5 mm. Dies hat zur Folge, dass sich eine bessere Farbmischung erzielen lässt (Bild 2). Hier kann der Lichtplaner auf ein kompaktes Gehäuse zurückgreifen, das neben den geringen Abmessungen auch große Flexibiltät im Design des Produktes bietet.

So genannte 3-in-1-Lösungen gibt es in unterschiedlichen Bauformen. Die bekanntesten SMD-Bauformen sind die PLCC4- und PLCC6- Varianten, die auch für dekorative Beleuchtungszwecke verwendet werden. In Anzeigesystemen, Videowall-Applikationen und Werbelaufschriften, wie wir Sie beispielsweise in Fußballstadien sehen, sind sie bereits ein Standardprodukt. Sie zeichnen sich durch Ihr ausgezeichnetes Farbmischungsverhältnis aus, das es erlaubt, auch bewegte Bilder in natürlichen Farben wiederzugeben.

Gemischter Weißton mit 90 lm

Hier ist zu beachten, dass die Anteile der drei Grundfarben (Chips) immer im Verhältnis 30% rot, 60% grün und 10% blau liegen, um die optimale Farbmischung zu erzielen. Die einzelnen Chips können in einer Dreiecksform oder aber in einer Reihe angeordnet sein. Die Gehäuseoberfläche ist schwarz eingefärbt und sorgt somit für einen besseren Kontrast bei direkter Sonneneinstrahlung.

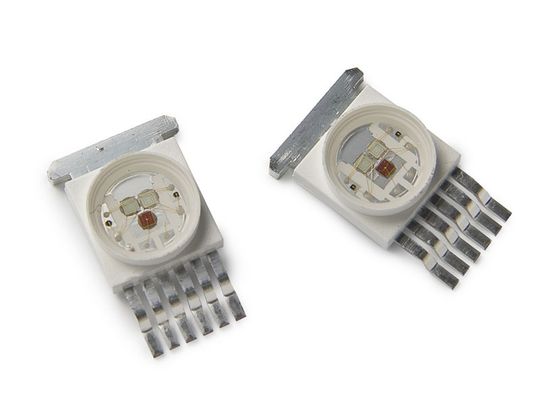

Diese Produkte werden in der Regel mit 20 mA betrieben. Für Architektur- und Ambientebeleuchtungen sind RGB-High-Power-LEDs von Avago Technologies mit 3 × 1-W-Chips (350 mA) sehr gut geeignet, da diese eine sehr hohe Lichtintensität haben. Die RGB Moonstone ASMT-MT00 (Bild 3) erreicht zum Beispiel einen Fluss von 108 lm bei 350 mA, wenn alle drei Chips gleichzeitig angesteuert werden. Mischt man nun die einzelnen Farben zu einem Weißton erreichen wir immer noch einen Wert von 90 lm.
