Funktionale Sicherheit in der Elektronikentwicklung Standardisierter Austausch von FMEDA-Daten

Anbieter zum Thema

ISH Ingenieursozietät GmbH

RECOM Power GmbH

DMB Technics AG

Mit der Functional Safety Language 1.0 stellt Accellera ein einheitliches Format für Sicherheitsanalysen bereit. Der Standard soll nicht nur den Datenaustausch zwischen Entwicklungswerkzeugen und Unternehmen erleichtern, sondern auch die Wiederverwendung von FMEDA-Daten ermöglichen.

Die Accellera Systems Initiative hat am 21. Oktober 2026 den Standard Functional Safety Language (FSL) 1.0 veröffentlicht. Die Beschreibungssprache soll den Austausch und die Weiterverarbeitung von Daten zur funktionalen Sicherheit vereinfachen. Im Mittelpunkt stehen Sicherheitsanalysen elektronischer Komponenten und Systeme, insbesondere in Anwendungen der Automobil- und Industrieelektronik.

Bislang liegen entsprechende Informationen häufig in Tabellen, proprietären Datenbanken oder werkzeugspezifischen Formaten vor. Das erschwert den Austausch zwischen Halbleiterherstellern, Systementwicklern und den beteiligten Entwicklungswerkzeugen. Zwar definieren Normen wie ISO 26262 und IEC 61508 Anforderungen an die funktionale Sicherheit, doch wie die benötigten Daten zwischen Unternehmen und Werkzeugen übertragen werden sollen, schreiben sie nicht einheitlich vor.

Hier setzt FSL 1.0 an. Der Standard beschreibt ein gemeinsames Datenmodell für Informationen zu Fehlerarten, Fehlerauswirkungen, Sicherheitsmechanismen und Sicherheitsanforderungen.

Sicherheitsanalysen über Entwicklungsstufen hinweg nutzen

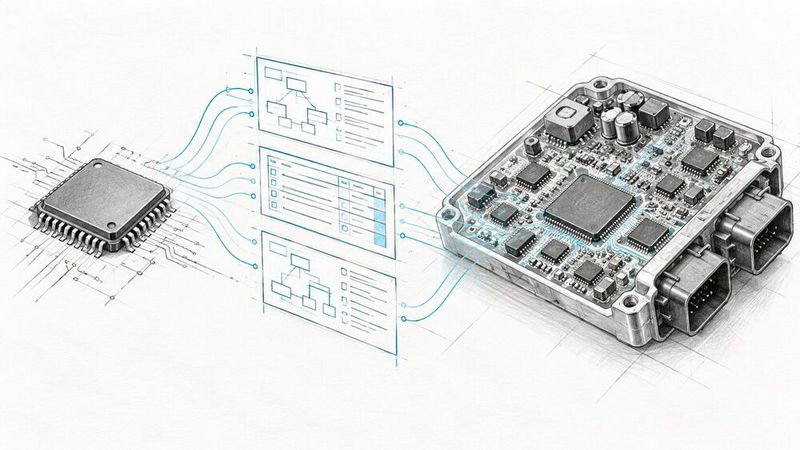

Ein Schwerpunkt liegt auf dem Austausch von FMEDA-Daten (Failure Modes, Effects and Diagnostic Analysis). Bei dieser Analysemethode werden mögliche Fehler, deren Auswirkungen und die Wirksamkeit diagnostischer Maßnahmen untersucht. FSL unterstützt hierarchische FMEDAs. Damit sollen sich Sicherheitsanalysen einzelner Komponenten in übergeordnete Analysen auf Baugruppen- und Systemebene übernehmen lassen. Informationen können so etwa aus der Sicherheitsanalyse eines ICs bei der Bewertung eines Steuergeräts weiterverwendet werden, ohne sämtliche Daten manuell übertragen oder neu aufbereiten zu müssen.

Dabei lassen sich Sicherheitsinformationen mit den zugehörigen Designelementen verknüpfen. Der Standard unterstützt sowohl Analysen auf Basis früher Annahmen als auch solche, die bereits auf konkrete Schaltungs- und Designinformationen zurückgreifen.

Eine weitere Funktion betrifft den diagnostischen Abdeckungsgrad. Geschätzte Werte können mit Ergebnissen aus Verifikation und Fehlerinjektion abgeglichen und entsprechend verfeinert werden. FSL unterstützt außerdem die Berechnung und Dokumentation sicherheitsbezogener Ausfallraten und Kenngrößen, wie sie für ISO 26262 und IEC 61508 benötigt werden.

Integration in automatisierte EDA-Workflows

Technisch basiert FSL 1.0 auf der Syntax der Skriptsprache Tcl. Die domänenspezifische Sprache ist maschinenlesbar ausgelegt und soll sich dadurch in automatisierte Entwicklungs-, Verifikations- und Sicherheitsanalyseprozesse integrieren lassen. Für Entwickler sicherheitskritischer Elektronik liegt der mögliche Nutzen vor allem in der besseren Nachverfolgbarkeit und Wiederverwendung von Sicherheitsinformationen. Das betrifft unter anderem die Zusammenarbeit zwischen IP-Anbietern, Halbleiterherstellern und Systementwicklern.

FSL ersetzt dabei weder ISO 26262 noch IEC 61508 und ändert auch deren Anforderungen nicht. Der neue Standard soll vielmehr die Daten bereitstellen und übertragbar machen, die für deren Anwendung benötigt werden. Ob sich damit der bislang häufig notwendige manuelle Aufwand tatsächlich verringert, wird auch davon abhängen, wie schnell EDA-Anbieter und Unternehmen FSL in ihre Werkzeuge und Entwicklungsprozesse integrieren. Der Standard FSL 1.0 steht auf der Website von Accellera kostenlos zum Download bereit. (sb)
