Signalgeneratoren für HF-Tests HF-Signale bis 67 GHz oder phasenkohärent über mehrere Kanäle

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

Siglent Technologies Germany GmbH
dataTec AG
ISH Ingenieursozietät GmbH
Comsol Multiphysics GmbH

Für Tests im Millimeterwellenbereich und an Mehrantennensystemen benötigen Entwickler geeignete Signalquellen. Siglent stellt dafür einen Signalgenerator mit einem Frequenzbereich bis 67 GHz sowie eine phasenkohärente Mehrkanal-Serie mit Modellen bis 20 GHz vor.

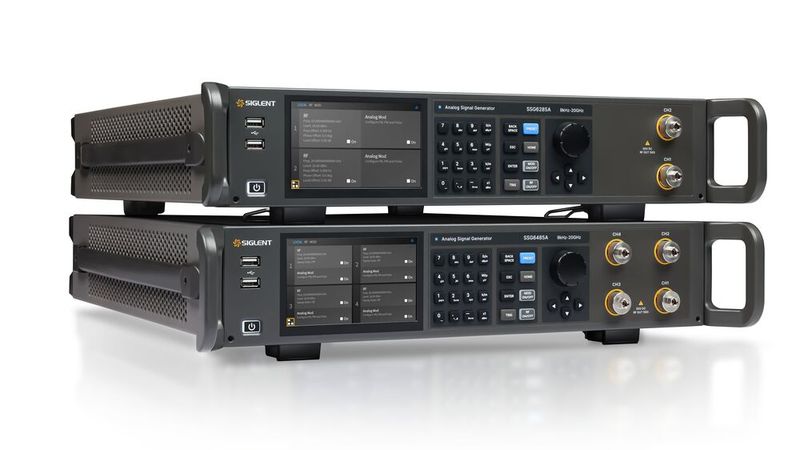

HF-Signalgenerator-Portfolio von Siglent: Der SSG6089A deckt Frequenzen bis 67 GHz ab, die SSG6M80A-Serie bietet zwei oder vier phasenkohärente Kanäle bis 20 GHz.(Bild: Siglent)
HF-Signalgenerator-Portfolio von Siglent: Der SSG6089A deckt Frequenzen bis 67 GHz ab, die SSG6M80A-Serie bietet zwei oder vier phasenkohärente Kanäle bis 20 GHz.
(Bild: Siglent)

Wer Mikrowellen- und Millimeterwellen-Komponenten, Radarsysteme oder Anwendungen für Mehrantennen entwickelt, braucht Testsignale, die zur jeweiligen Messaufgabe passen. Dabei geht es nicht nur um den Frequenzbereich. Auch Phasenrauschen, Ausgangspegel und bei Mehrkanaltests die Synchronisation der Signale spielen eine Rolle.

Siglent stellt dafür zwei neue Signalgeneratoren vor. Der SSG6089A erweitert die SSG6000A-Serie laut Hersteller bis auf 67 GHz. Das Gerät deckt Frequenzen von 100 kHz bis 67 GHz ab und unterstützt AM-, FM- und PM-Modulation. Hinzu kommen Frequenz- und Pegel-Sweeps. Pulsmodulation ist optional verfügbar. Mit einer ebenfalls optionalen High-Power-Ausstattung sollen in ausgewählten Frequenzbereichen Ausgangspegel bis zu +30 dBm möglich sein.

Für Messungen, bei denen das Phasenrauschen der Signalquelle eine wichtige Rolle spielt, bietet Siglent eine Low-Phase-Noise-Option an. Der Messtechnikhersteller nennt dafür einen typischen Wert von -149 dBc/Hz bei einer Trägerfrequenz von 1 GHz und einem Frequenzabstand von 10 kHz.

Zwei oder vier phasenkohärente Kanäle

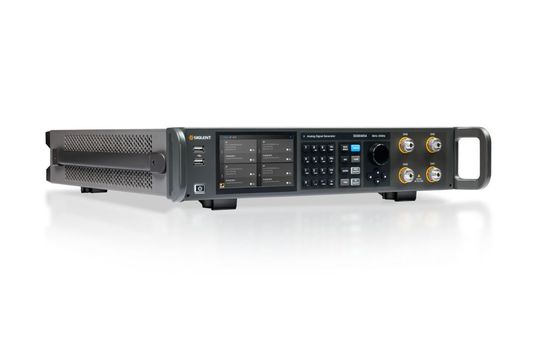

Die Serie SSG6M80A bietet je Model zwei oder vier Kanäle mit Frequenzen bis 13,6 oder 20 GHz. (Bild: Siglent)
Die Serie SSG6M80A bietet je Model zwei oder vier Kanäle mit Frequenzen bis 13,6 oder 20 GHz.
(Bild: Siglent)

Die SSG6M80A-Serie richtet sich an Anwendungen, bei denen mehrere HF-Signale mit definierten Phasenbeziehungen benötigt werden. Je nach Modell stehen zwei oder vier Kanäle mit Frequenzbereichen bis 13,6 oder 20 GHz zur Verfügung. Frequenz, Amplitude, Phase und Verzögerung lassen sich lfür jeden Kanal einzeln einstellen. Die phasenkohärente Architektur soll zudem die Synchronisation mehrerer Geräte ermöglichen.

Die Serie bietet eine Frequenzeinstellauflösung von 0,001 Hz und eine Phaseneinstellauflösung von 0,1°. Das typische Phasenrauschen gibt der Hersteller mit -135 dBc/Hz bei einer Trägerfrequenz von 1 GHz und einem Frequenzabstand von 10 kHz an. Eine integrierte OCXO-Referenz soll die Frequenzstabilität unterstützen. Pulsmodulation und Pulssequenzgenerierung sind optional verfügbar.

Für die Integration in automatisierte Testumgebungen verfügen beide Produktfamilien über USB- und LAN-Schnittstellen. GPIB ist optional erhältlich. Die Geräte sollen unter anderem in der Entwicklung und Verifikation von Radar-, MIMO- und Phased-Array-Systemen eingesetzt werden. Details zu Phasenkohärenz zwischen Kanälen und Geräten sind nicht spezifiziert. (heh)
