Schon vor 60 Jahren verhinderten wassergekühlte Leiter, dass hohe Ströme immer dickere Kabel erforderten. Heute kehrt dieselbe Technik an der Schnellladesäule zurück – getrieben von Ladezeiten, Rohstoffen und der Forderung nach beweglichen Ladekabeln.

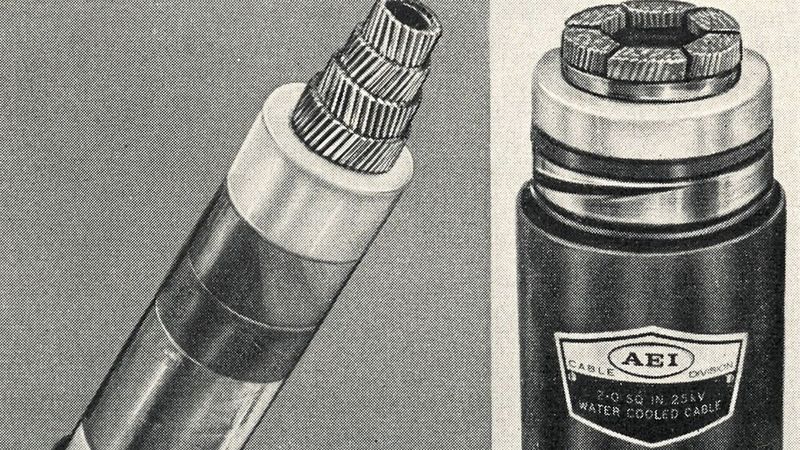

Bild 1: Wassergekühltes Starkstromkabel für 6.000 Aeff Maximalbelastung bei 13,8 kV (links). Dieses wassergekühlte Kabel ist für eine maximale Belastung von 15.000 Aeff vorgesehen, bei Spannungen bis zu 25 kV.
(Bild: VCG)
Bereits vor mehr als 60 Jahren übertrugen wassergekühlte Kabel Ströme von mehreren Tausend Ampere. Die Kühlung verringerte den erforderlichen Leiterquerschnitt und hielt die Kabel trotz hoher Belastung flexibel. Heute löst dasselbe Prinzip einen ähnlichen Zielkonflikt an Schnellladesäulen.
Hohe Ströme verlangen große Leiterquerschnitte. Andernfalls steigen die ohmschen Verluste und mit ihnen die Temperatur des Kabels. Mehr Kupfer begrenzt die Erwärmung, macht ein Kabel jedoch dicker, schwerer und steifer. Was heute die Entwickler von Schnellladesystemen beschäftigt, war bereits Ende der 1950er- und Anfang der 1960er-Jahre ein Thema – allerdings in Kraftwerken, Forschungsanlagen und Generatorprüfständen.
Ein damaliger Fachbeitrag über „wassergekühlte Hochspannungs-Starkstromkabel“ beschreibt Anlagen des britischen Unternehmens Associated Electrical Industries. Die Kabel sollten hohe Ströme übertragen, ohne die Abmessungen konventioneller Stromschienen oder parallel verlegter Kabel zu erreichen.
Wasserleitung im Kupferleiter
Das Grundprinzip ähnelt heutigen gekühlten Ladekabeln: Ein Kühlmedium strömt entlang des stromführenden Leiters und transportiert die entstehende Wärme zu einem Wärmetauscher. Dadurch kann der Leiter bei gleichem Strom kleiner dimensioniert werden, als es bei einer rein passiven Kühlung möglich wäre. Bei einem Kabel für das Protonen-Synchrotron der Universität Glasgow bestand der Leiter aus emaillierten Kupferdrähten, die um eine Wasserleitung gewunden waren. Zwei einadrige Kabel mit jeweils 3,2 cm² Leiterquerschnitt arbeiteten parallel. Eine Wasserströmung von rund 10 l/min begrenzte die maximale Leitertemperatur auf 60 °C.
Über die Verbindung flossen im Normalbetrieb 2.200 A Gleichstrom. Hinzu kam ein Impulsstrom mit Spitzenwerten von 3.000 A. Der historische Beitrag nennt daraus eine geschätzte effektive Belastung von 2.265 A. Das Kabel war seit Oktober 1958 nahezu ununterbrochen in Betrieb.
6.000 Ampere am Generator
Eine weitere Anlage verband einen 120-MVA-Generator über eine Strecke von 40 m mit dem zugehörigen Transformator. Bei 13,8 kV und 50 Hz mussten die Kabel dauerhaft 6.000 A führen. Für jede Phase wurden zwei parallel geschaltete einadrige Kabel mit jeweils 6,5 cm² Leiterquerschnitt eingesetzt. Pro Kabel strömten rund 8 l/min Kühlwasser.
Die Wasserkühlung ermöglichte nach damaliger Darstellung kleinere Leiterabmessungen und reduzierte die Zahl der benötigten Kabel. Gerade in Kabelschächten von Wasserkraftwerken war das von Bedeutung: Weniger Leitungen bedeuteten kleinere Schächte und damit geringeren baulichen Aufwand. Die Kühlung machte die Stromtragfähigkeit außerdem weniger abhängig von den Umgebungsbedingungen. Bei konventionellen Leitern entscheidet die Wärmeabgabe an Luft, Erdreich oder angrenzende Bauteile wesentlich darüber, welcher Strom dauerhaft zulässig ist. Ein geschlossener Wasserkreislauf kann die Wärme dagegen gezielt abführen. In Kraftwerken ließ sie sich über Wärmetauscher teilweise weiterverwenden.

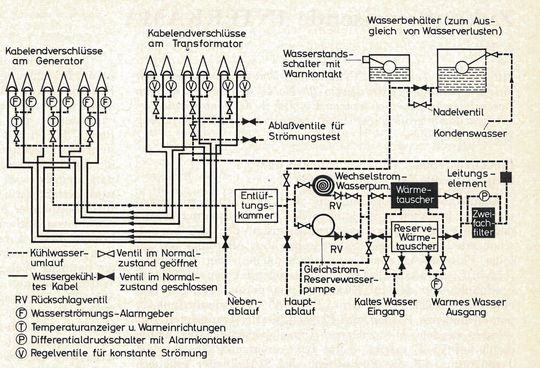

Bild 2: Prinzipieller Aufbau eines wassergekühlten Kabelsystems.
(Bild: VCG)
Bis zu 15.000 Ampere und dennoch flexibel
Besonders hohe Anforderungen stellte ein Prüfstand für große Turbinengeneratoren. Dort waren die Kabel für maximal 15.000 A bei Spannungen bis 25 kV ausgelegt. Zudem mussten sie symmetrische Kurzschlussströme von bis zu 100.000 A für acht Sekunden verkraften.
Zum Einsatz kam ein einadriges Kabel mit einem Leiterquerschnitt von 12,9 cm². Rund 64 l Wasser pro Minute und Kabel begrenzten die maximale Wassertemperatur. Trotz des hohen Stroms blieben die kleeblattförmig verlegten Kabel so flexibel, dass sie um Ecken geführt werden konnten. Genau diese Verbindung aus hoher Stromtragfähigkeit und Beweglichkeit ist auch für heutige Ladesysteme entscheidend.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Das Problem kehrt an der Ladesäule zurück
Bei der Gleichstrom-Schnellladung soll möglichst viel Energie in kurzer Zeit in die Batterie gelangen. Höhere Batteriespannungen senken zwar den Strom, der für eine bestimmte Leistung erforderlich ist. Dennoch arbeiten leistungsfähige HPC-Ladesysteme mit mehreren Hundert Ampere. Bei schweren Nutzfahrzeugen steigen die angestrebten Ladeleistungen und Ströme nochmals deutlich.
Ein entsprechend dimensioniertes, ungekühltes Kupferkabel könnte diese Ströme übertragen. Es wäre jedoch schwer und steif. Das Ladekabel muss sich von unterschiedlichen Personen bewegen, zum Fahrzeug führen und am Ladeanschluss positionieren lassen. Sein Gewicht und sein Biegeradius setzen der technisch möglichen Vergrößerung des Kupferquerschnitts daher praktische Grenzen.
Flüssigkeitsgekühlte Ladekabel führen die Wärme gezielt aus den Leitern und teilweise auch aus dem Stecksystem ab. Dadurch lassen sich hohe Ströme mit kleineren Leiterquerschnitten übertragen. Phoenix Contact gibt für seine zweite Generation gekühlter CCS-Ladekabel Leistungen bis 1.000 kW an. Die konkrete Strombelastbarkeit hängt dabei unter anderem von Spannung, Umgebungstemperatur, Kühlsystem und zulässiger Kontakttemperatur ab.

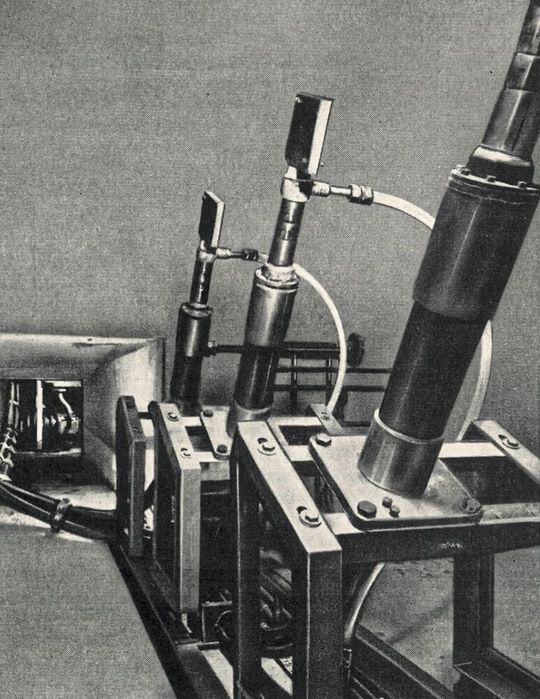

Bild 3: Blick auf Kabelschacht und Kabelanschlüsse einer wassergekühlten Kabelanlage.
(Bild: VCG)
Nicht automatisch weniger Verlust
Die Kühlung hebt die physikalischen Zusammenhänge nicht auf. Wird der Leiterquerschnitt reduziert, steigt der elektrische Widerstand. Die Verlustleistung wächst mit dem Quadrat des Stroms: PV = I2R
Eine aktive Kühlung verhindert eine unzulässige Erwärmung, beseitigt die Verluste aber nicht. Zusätzlich benötigen Kühlmittelpumpe und Wärmetauscher Energie. Ein dünnerer, gekühlter Leiter muss deshalb nicht effizienter sein als ein dickeres, ungekühltes Kabel. Der Nutzen liegt vor allem in der höheren Leistungsdichte. Weniger Kupfer reduziert Materialeinsatz, Gewicht und Kabeldurchmesser. Gleichzeitig bleiben Kabel und Stecker trotz hoher Strombelastung handhabbar. Dem stehen ein komplexeres System, zusätzliche Komponenten sowie mögliche Fehlerquellen wie Pumpenausfall, Undichtigkeiten oder eine nachlassende Kühlleistung gegenüber.
Vor mehr als 60 Jahren half die Wasserkühlung dabei, Generatoren, Transformatoren und Forschungsanlagen platzsparend miteinander zu verbinden. Heute soll sie hohe Ladeleistungen ermöglichen, ohne dass das Ladekabel zu einer kaum beweglichen Kupferstange wird. (mr)
