7. GPS-Messsystem misst dreidimensional Koordinaten

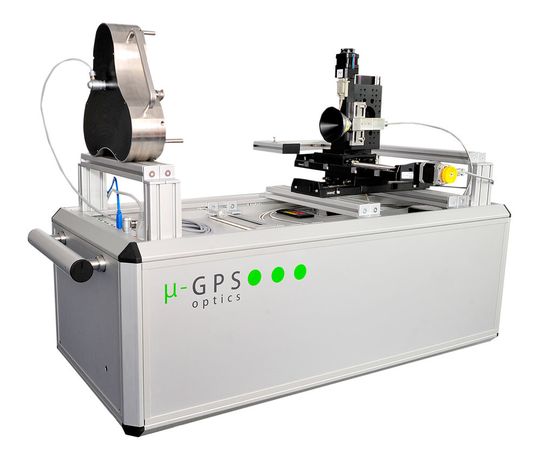

GPS-Messsystem: Grundgerät mit einem kompakten Messaufbau aus Kugeldreieck und frei positionierbarem Sensor. Der Aufbau dient der Simulation der Positionierung des zu messenden Werkzeugmaschinenteiles einer Werkzeugmaschinenspindel. (Foto: µ-GPS Optics)

Für Messungen mit herkömmlichen mechanischen Messnormalen kann die Einrichtung oder Neuausrichtung von Maschinen mehrere Tage dauern. Mit dem optischen Koordinatenmesssystem von µ-GPS Optics wird diese Messzeit auf einige Stunden verkürzt.

Das dreidimensionale berührungslose Koordinatenmesssystem soll herkömmliche, mechanische Messnormale (mechanische Bezugsreferenz) durch moderne optische Messtechnik ersetzen, indem exakte und automatisierbare Positionsbestimmungen von Raumkoordinaten, Abständen und Winkeln an Präzisionsmaschinen erfolgen. Es erfüllt so einen Messbedarf hinsichtlich Genauigkeit, Größe des Messvolumens, der Messzeit und des Bedienungskomforts gegenüber Kalibrierkörpern. Die Technologie bietet auf Basis der Verfahren Trilateration und Interferometrie Lösungen, die Messaufgaben erleichtern und effizienter machen.
