8. Oberflächen inspizieren mit einem 3-D-Sensor

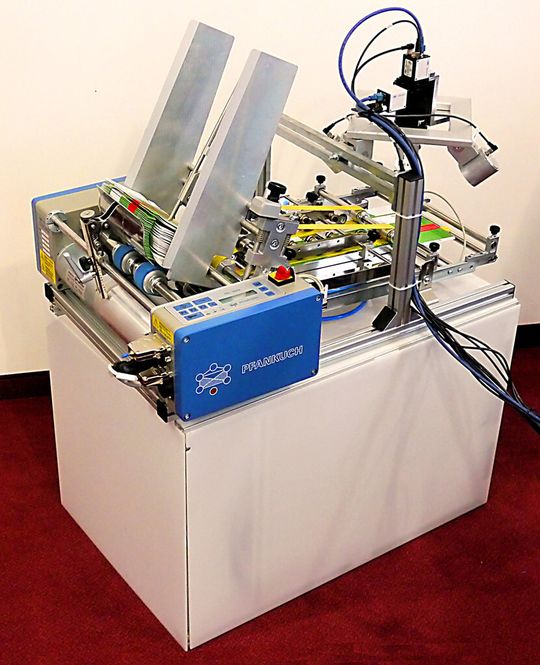

Oberflächen inspizieren: Das System an einem Feeder für die Inline-Inspektion während der Förderung geprägter Kartons mit einer Rate von 10 Stück pro Sekunde (Foto: in-situ)

Von in-situ kommt der optische 3-D-Sensor Janus, der mit zwei synchronen Kameras und einer speziellen Anordnung aus optischen Beleuchtungs- und Strahlteilerelementen nach einer patentierten Variante des Prinzips Shape-from-Shading (SFS) arbeitet. Da keine beweglichen Komponenten erforderlich sind, ist der Sensor robust. Außerdem werden nur Standard-Bauteile eingesetzt.

Mit dem System lassen sich nicht-spiegelnde, stetige Oberflächen während der Bewegung dreidimensional erfassen und analysieren. Derzeit sind Geschwindigkeiten von bis zu zwanzig 3-D-Aufnahmen pro Sekunde bei einer Belichtungszeit von 100 µs möglich. Damit ist eine dreidimensionale Inline-Inspektion von Oberflächen an schnell bewegten Objekten möglich. Anwendungsbeispiele sind die Fehlerdetektion auf Bandmaterial wie Textilien, geprägten Kunststoffbahnen oder Holz sowie das Lesen erhabener Schriften, etwa auf Aluminium-Grauguss. Mit dem Sensor ist in vielen Fällen eine 100-Prozent-Kontrolle während der Produktion realisierbar, wodurch eine erhebliche Minimierung von Ausschuss möglich ist.
