5. Misst gleichzeitig die Winkel in drei Raumrichtungen

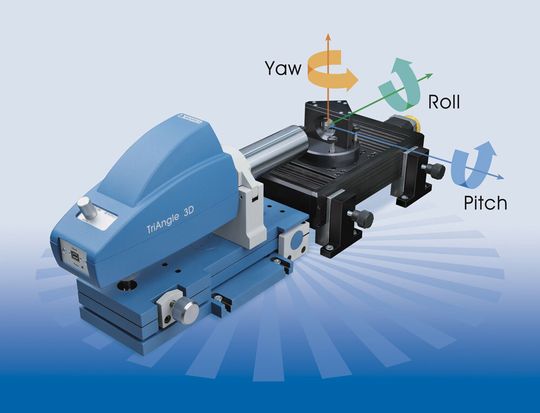

Systemansicht: TriAngle misst Winkel in allen drei Achsenrichtungen (Grafik: Trioptics)
Systemansicht: TriAngle misst Winkel in allen drei Achsenrichtungen (Grafik: Trioptics)
Die TriAngle 3-D-Autokollimatoren von Trioptics ermöglichen laut Herstellerangabe erstmalig Winkelmessungen in allen drei Achsrichtungen gleichzeitig. Ein Reflektorkonzept zusammen mit einer speziellen Strichplatte und Software werden nicht nur die beiden klassischen Neigungswinkel senkrecht zur optischen Achse (Nick- und Gierwinkel), sondern gleichzeitig auch der Rollwinkel um die optische Achse gemessen.

Die mechanisch und thermisch optimierte Konstruktion des Autokollimators ist mit Objektiven der Brennweiten 150, 200 und 300 mm für verschiedene Messbereiche und Auflösungen erhältlich. Das optische System umfasst ein Objektiv und eine hochauflösende und rauscharme CCD-Kamera. Die integrierte Lichtquelle verwendet eine stabilisierte Hochleistungs-LED für die Winkelauflösung auch bei geringen Reflektivitäten.
