10 spannende Lösungen aus der Welt der berührungslosen Messtechnik

Anbieter zum Thema

3. Bildgebende Material- und Beschichtungsprüfung

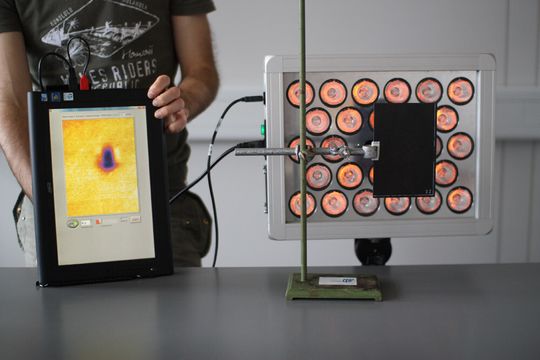

Material- und Beschichtungsprüfung: Tracer bei der Qualitätsprüfung eines Kohlefaserbauteils (Foto: Winterthur Instruments)

Bei der Qualitätskontrolle von Materialen gewinnen in den letzten Jahren Messmethoden die Oberhand, die im nicht-sichtbaren Bereich des Wellenlängenspektrums arbeiten. Dazu hat Winterthur Instruments mit dem Tracer ein Messgerät auf Basis der aktiv-angeregten Thermographie entwickelt, das sich zur Materialprüfung im industriellen Einsatz eignet. Es ist in der Lage, Delaminationseffekte in CFK-Materialien zu erkennen.

Zur Prüfung wird eine Oberfläche periodisch mit einem Wärmestrahler erwärmt. Dadurch wird eine Wärmewelle erzeugt, die das zu untersuchende Material durchdringt. Die Spur der Wärmewelle an der Materialoberfläche wird ortsaufgelöst durch eine IR-Kamera aufgenommen und durch einen mathematischen Algorithmus in ein Echtzeitbild umgewandelt. Der Anwender kann in diesem Echtzeitbild innerhalb von wenigen Sekunden produktionsbedingte Materialfehler lokalisieren.
