Widerstandstechnologien im Vergleich Stabilität im Betrieb statt Toleranz auf dem Blatt

Anbieter zum Thema

Weltronic GmbH

MES Electronic Connect GmbH & Co. KG

CTX Thermal Solutions GmbH

Nicht der Startwert entscheidet, sondern das Verhalten unter realen Bedingungen: Temperatur, Last und Drift bestimmen, ob eine Schaltung stabil und reproduzierbar arbeitet.

Präzisionswiderstände werden noch immer gern über enge Anfangstoleranzen definiert. Für hochgenaue Schaltungen greift das jedoch zu kurz. Entscheidend ist nicht allein, wie nah ein Widerstand beim Wareneingang am Sollwert liegt, sondern wie stabil er diesen Wert unter realen Betriebsbedingungen hält. In analogen Messsystemen, präzisen Stromerfassungen oder empfindlichen Verstärkerstufen zählen deshalb Temperaturverhalten, Lastabhängigkeit, Langzeitdrift, thermisch bedingte Störspannungen an Übergängen unterschiedlicher Metalle und das Verhalten im realen Aufbau oft mehr als der Startwert auf dem Datenblatt. Präzision beginnt nicht bei der Anfangstoleranz, sondern im Betrieb.

Ein Präzisionswiderstand ist damit nie nur ein isoliertes Bauteil. Seine Stabilität ergibt sich aus dem Widerstandselement selbst, aber ebenso aus Substrat, Anschlussmaterialien, Schutzschichten, mechanischen Spannungen, Wärmepfaden in die Leiterplatte und der Art der elektrischen Belastung. In hochauflösenden Schaltungen reichen bereits wenige ppm Widerstandsänderung oder wenige Mikrovolt thermischer EMK aus, um das Gesamtergebnis sichtbar zu verschieben. Das gilt besonders dort, wo mehrere Widerstände exakt zueinander passen müssen, etwa in Differenzverstärkern, Brückenschaltungen, Referenzteilern oder Strommessverstärkern.

Genau deshalb lohnt sich der Blick auf die physikalischen Unterschiede der Technologien. Dünnfilm, Metallfilm, drahtgewickelte Präzisionswiderstände und Bulk Metal Foil verfolgen unterschiedliche konstruktive Ansätze. Daraus ergeben sich nicht nur unterschiedliche Temperaturkoeffizienten des Widerstands (TCR), also unterschiedliche Widerstandsänderungen über die Temperatur, sondern auch klare Unterschiede bei Langzeitstabilität, Rauschen, Lastverhalten, parasitären Effekten und thermischer EMK. Wer Präzisionswiderstände auswählt, vergleicht daher nicht einfach vier Varianten derselben Grundidee, sondern vier Technologien mit unterschiedlichen physikalischen Schwerpunkten.

Ursachen für Widerstandsänderung

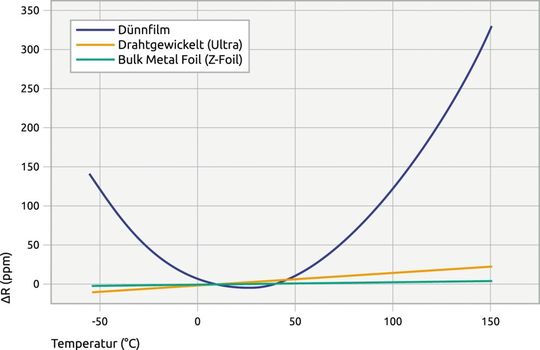

Eine der wichtigsten Einflussgrößen ist die Temperatur. Allerdings reicht es nicht, nur auf einen einzelnen TCR-Wert zu schauen. In der Praxis ist entscheidend, wie linear sich der Widerstand über den gesamten relevanten Temperaturbereich verhält. Gerade bei anspruchsvollen Anwendungen kann die Krümmung der Kennlinie wichtiger sein als ein nominell günstiger Wert um 25 °C. Zwei Widerstände mit ähnlichem nominalem TCR können sich über einen erweiterten Temperaturbereich deutlich unterschiedlich verhalten. Damit wird die Temperaturkennlinie selbst zum Auswahlkriterium, nicht nur der ppm-Wert im Datenblatt. Bild 1 zeigt diesen Unterschied im qualitativen Verlauf verschiedener Technologien über der Temperatur.

Hinzu kommt der Einfluss der Last. Ein Widerstand verändert seinen Wert nicht nur, wenn sich die Umgebungstemperatur ändert, sondern auch dann, wenn er sich durch Verlustleistung selbst erwärmt. Dieser Effekt wird häufig über den Power Coefficient of Resistance (PCR) beschrieben, also über die Widerstandsänderung infolge der Eigenerwärmung unter elektrischer Last. Für die Schaltung zählt dabei nicht nur die reine Bauteilerwärmung, sondern der gesamte Wärmepfad in Leiterplatte und Umgebung. Ein Widerstand kann unter Laborbedingungen unauffällig wirken und sich im realen Layout dennoch spürbar anders verhalten. Deshalb sollte der PCR nie abstrakt, sondern immer unter der tatsächlichen Last und in der konkreten Einbausituation bewertet werden.

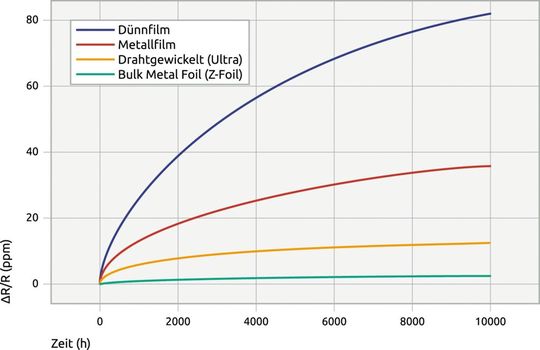

Ebenso kritisch ist die Stabilität über die Zeit. Ein Bauteil kann im Wareneingang perfekt innerhalb seiner Toleranz liegen und später im Feld dennoch einen Teil seiner Eignung verlieren. Für hochgenaue Systeme ist deshalb nicht nur der Startwert relevant, sondern die Frage, wie sich das Widerstandselement unter thermischer, elektrischer und mechanischer Beanspruchung langfristig verhält. Langzeitdrift ist kein Randthema für Datenblattsammler, sondern ein echter Designparameter. Gerade wenn Kalibrierintervalle lang sind oder eine Schaltung über Jahre reproduzierbar arbeiten soll, trennt sich hier die Spreu vom Weizen. Bild 2 veranschaulicht diesen Aspekt am qualitativen Stabilitätsverlauf über die Zeit.

Ein weiterer Schlüsselfaktor ist die thermische elektromotorische Kraft (ThEMF). Sie beschreibt thermisch bedingte Störspannungen, die an Übergängen unterschiedlicher Metalle bei Temperaturgradienten entstehen. Was zunächst wie ein kleiner Nebeneffekt klingt, kann in niederohmigen Shunts, hochauflösenden Strommessungen oder mikrovolt-nahen Eingangsstufen schnell zum dominierenden Fehler werden. Solche Störspannungen entstehen nicht nur im Widerstand selbst, sondern im gesamten Messpfad: durch ungleichmäßige Verlustleistung, aufgeheizte Anschlüsse und Wärmepfade entlang der Leiterplatte. Wer präzise messen will, muss deshalb das thermische Verhalten des gesamten Aufbaus betrachten.

Hinzu kommt ein Punkt, der in Netzwerken und Verstärkerstufen oft mehr zählt als die absolute Toleranz: Matching und Tracking. Entscheidend ist dann nicht nur, wie genau ein einzelner Widerstand ist, sondern wie stabil mehrere Widerstände ihr Verhältnis zueinander halten. In schnellen Signalpfaden oder bei Pulsbelastung kommen außerdem parasitäre Induktivität, Kapazität und das Verhalten unter transitorischer Last hinzu. Auch hier zeigt sich: Die eigentliche Präzision entsteht erst im Zusammenspiel aus Bauteil, Lastfall und Schaltung.

Vier Technologien, vier physikalische Profile

Dünnfilmwiderstände basieren auf sehr dünnen, auf ein Substrat abgeschiedenen Metallschichten. Ihre Stärke liegt dort, wo kompakte Bauformen, geringe parasitäre Induktivität und gutes Frequenzverhalten gefragt sind. In HF- und breitbandigen Analogschaltungen bleibt Dünnfilm deshalb oft die erste Wahl. Bei höchsten Anforderungen an Langzeitstabilität, thermische Ruhe und hochgenaue Gleichstrommesstechnik können andere Technologien im Vorteil sein. Dünnfilm ist damit keineswegs die falsche Wahl, sondern bietet klare Vorteile bei Baugröße, parasitären Effekten und Integrationsdichte; in metrologisch besonders anspruchsvollen Langzeit- und DC-Präzisionsanwendungen werden jedoch häufig Bulk Metal Foil oder drahtgewickelte Widerstände mit geringem Drift bevorzugt.

Metallfilmwiderstände decken ein breites industrielles Einsatzspektrum ab und sind für zahlreiche Anwendungen die wirtschaftlich vernünftige Wahl. Ihr Rauschverhalten, ihre TCR-Werte und ihre Verfügbarkeit machen sie in Netzteilen, Steuerungen, Industrieelektronik, Standard-Messtechnik oder robusten Spannungsteilern zu einer belastbaren Lösung. Wo jedoch höchste Langzeitstabilität, minimales Rauschen, bestes Tracking oder mikrovoltnahe Präzision gefordert sind, stoßen auch Metallfilmwiderstände an Grenzen. Gerade deshalb markieren sie ein technisch starkes Feld zwischen kostengünstigen Standardlösungen und spezialisierten Präzisionstechnologien.

Drahtgewickelte Präzisionswiderstände verfolgen einen konstruktiv grundlegend anderen Ansatz. Das Widerstandselement ist hier ein realer metallischer Draht. Diese massive und homogene Struktur bringt Vorteile mit sich, die in vielen DC- und Präzisionsanwendungen schwer wiegen: hohe Stabilität, geringes Rauschen, gute Belastbarkeit und ein ruhiges Verhalten über die Zeit. Moderne Ultra-Präzisionsausführungen werden zudem gezielt für sehr enge Toleranzen, niedrige Temperaturkoeffizienten und geringe thermische EMK positioniert. Gerade in der Strommessung, in DC-nahen Präzisionsschaltungen oder überall dort, wo Robustheit und Reproduzierbarkeit wichtiger sind als minimale Baugröße, gewinnen sie deshalb wieder sichtbar an Gewicht. Ihr Nachteil liegt im eingeschränkten HF-Verhalten und meist größeren Bauformen. Als Allrounder für jede schnelle Signalstrecke taugen sie nicht. Als stabile Arbeitstiere in hochgenauen DC-Anwendungen dagegen sehr wohl.

Bulk Metal Foil gilt in vielen Präzisionsanwendungen als Referenzklasse für hohe Stabilität. Das zentrale Prinzip besteht darin, dass eine spezielle Metallfolie so mit dem Substrat gekoppelt wird, dass sich temperaturbedingte Widerstandsänderungen und mechanisch induzierte Gegenwirkungen weitgehend kompensieren. Dadurch werden nicht nur sehr niedrige TCR-Werte erreicht, sondern auch eine außergewöhnlich hohe Langzeitstabilität, sehr geringe Drift unter Last, minimales Rauschen und exzellentes Tracking. Hinzu kommt eine sehr geringe thermische EMK, was Folienwiderstände gerade in hochauflösenden Mess- und Referenzschaltungen attraktiv macht. Bulk Metal Foil ist damit die Technologie für Anwendungen, in denen maximale Reproduzierbarkeit, Kalibrierstabilität und geringste Fehlerbudgets im Vordergrund stehen. Der Preis dafür liegt typischerweise in höheren Kosten und einer weniger kompromisslosen Ausrichtung auf Miniaturisierung als bei reinen Dünnfilmkonzepten.

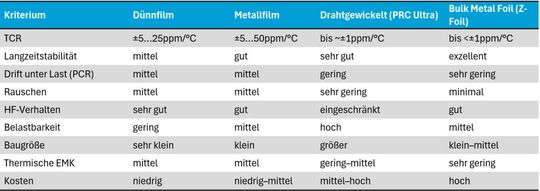

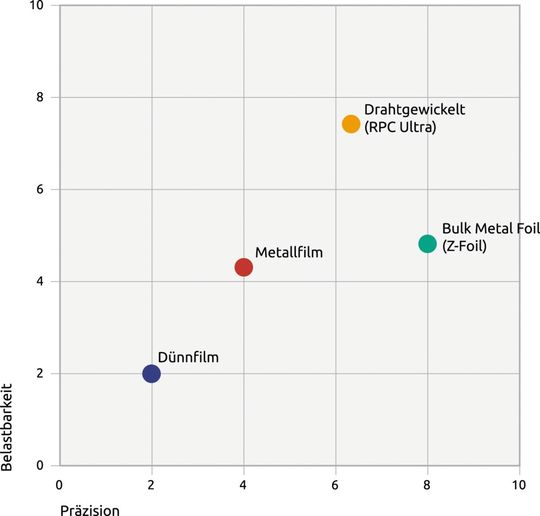

Der qualitative Technologievergleich bringt diese Unterschiede sehr klar auf den Punkt: Dünnfilm steht für sehr gutes HF-Verhalten und sehr kleine Bauformen, Metallfilm für die wirtschaftlich starke Mitte, drahtgewickelte Präzision für Stabilität, Robustheit und DC-Eignung, Bulk Metal Foil für hohe Reproduzierbarkeit und Tracking. Abb. 3 ordnet diese Technologien im Spannungsfeld ihrer jeweiligen Stärken ein, während Tab. 1 die wichtigsten Eigenschaften noch einmal vergleichend zusammenfasst.

Wenn Rauschen und parasitäre Effekte den Unterschied machen

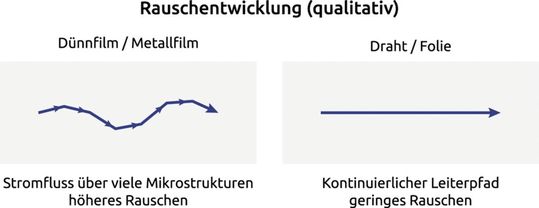

Neben TCR, PCR und Drift spielt auch das Rauschverhalten eine zentrale Rolle. Gerade in empfindlichen Analogschaltungen genügt es nicht, nur das unvermeidliche thermische Grundrauschen zu betrachten. Relevant ist auch das technologiespezifische Exzessrauschen, das mit der Materialstruktur und dem Strompfad zusammenhängt. Dort liegt einer der wichtigen Unterschiede zwischen den betrachteten Technologien. Feine, inhomogene oder punktuell belastete Strukturen neigen eher zu störanfälligen Stromverteilungen als massive und homogene Leiterpfade. Bild 4 veranschaulicht diesen Zusammenhang qualitativ: Feine Mikrostrukturen begünstigen tendenziell ein höheres Exzessrauschen, während ein kontinuierlicher und homogener Leiterpfad ein ruhigeres Verhalten unterstützt.

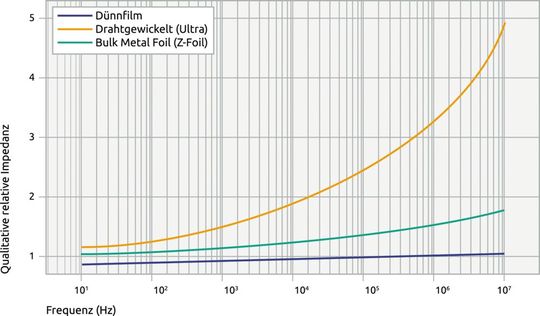

Auch parasitäre Induktivität und Kapazität sind keine Details für Spezialisten, sondern echte Auswahlkriterien. In schnellen Signalpfaden, HF-Designs oder bei Pulsbelastung entscheiden sie mit darüber, ob ein Widerstand im System sauber funktioniert. Hier behalten Dünnfilmwiderstände oft die Nase vorn, weil ihre Bauform und Struktur geringe parasitäre Effekte begünstigen. Drahtgewickelte Konzepte bringen konstruktionsbedingt eher Einschränkungen im Hochfrequenzbereich mit. Bulk Metal Foil bewegt sich dazwischen: deutlich präziser als klassische Dünnfilmkonzepte, aber mit besserem Frequenzverhalten als viele drahtgewickelte Lösungen. Der oft gesuchte Königsweg existiert also nicht. Wer niedrige Drift und bestes Tracking will, trifft nicht automatisch auch die optimale HF-Entscheidung. Abb. 5 verdeutlicht diese Unterschiede im qualitativen Verlauf der parasitären Impedanz über der Frequenz.

Die beste Technologie gibt es nicht

Genau daraus folgt die vielleicht wichtigste Erkenntnis des gesamten Vergleichs: Die beste Widerstandstechnologie gibt es nicht absolut. Es gibt nur Technologien, deren physikalische Stärken besser oder schlechter zu den dominierenden Fehlermechanismen einer Anwendung passen. Für Präzisionsmesssysteme und Kalibrierstandards gilt Bulk Metal Foil häufig als bevorzugte Lösung, während drahtgewickelte Ultra-Präzisionswiderstände je nach Randbedingung eine starke Alternative darstellen. Für hochgenaue DC-Strommessung kommen je nach Widerstandswert, thermischer EMK, Pulsbelastung und parasitärer Induktivität sowohl Ultra-Präzisions-Drahtwicklung als auch Bulk Metal Foil in Betracht. In der Leistungselektronik spricht vieles für drahtgewickelte Konzepte, in HF- und RF-Anwendungen dagegen für Dünnfilm. Industrieelektronik landet häufig bei Metallfilm, weil dort Kosten-Nutzen und robuste Alltagstauglichkeit oft besser zählen als das letzte ppm.

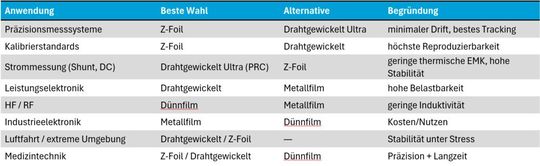

Auch Anwendungen in Luftfahrt, Medizintechnik oder anderen stressreichen Umgebungen lassen sich nicht über eine einzige Lieblingslösung erschlagen. Mal dominiert absolute Präzision, mal Robustheit über Temperatur und Zeit, mal die Balance aus beidem. Tabelle 2 ist deshalb nicht als starres Zuordnungsschema zu verstehen, sondern als Orientierung für die Vorauswahl. Entscheidend bleibt, zunächst die dominierenden Fehlermechanismen der eigenen Schaltung zu identifizieren und erst daraus die passende Technologie abzuleiten.

Die richtigen Fragen entscheiden

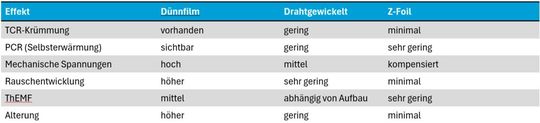

Für die Praxis heißt das: Entwickler sollten den TCR immer über den realen Temperaturbereich bewerten und nicht nur um 25 °C. Ebenso wichtig ist der PCR unter der tatsächlichen Last und in der konkreten Einbausituation, weil Eigenerwärmung und Wärmepfad direkt in die Schaltungsgenauigkeit eingehen. Hinzu kommen Langzeitdriftwerte über 1.000 oder 8.000 Stunden, idealerweise unter thermischer Belastung. Bei niederohmigen oder mikrovolt-sensitiven Anwendungen gehört die thermische EMK des gesamten Messpfads auf den Prüfstand. In Netzwerken und Verstärkerstufen sind Matching und Tracking häufig wichtiger als die absolute Toleranz. Und in schnellen Signalpfaden müssen parasitäre Effekte sowie das Verhalten bei Pulsbelastung und Lastwechseln in die Bewertung einfließen. Tabelle 3 fasst die Prüfkriterien zusammen, mit denen sich tragfähige Auswahlentscheidungen in der Praxis absichern lassen. Gerade dort entscheidet sich, ob eine Technologie im Datenblatt gut aussieht oder im System wirklich überzeugt.

Stabilität ist eine Systementscheidung

Die Wahl der Widerstandstechnologie ist heute weit mehr als eine Beschaffungsfrage. Sie ist eine physikalisch begründete Systementscheidung mit unmittelbarem Einfluss auf Genauigkeit, Reproduzierbarkeit, Rauschen, Drift und Robustheit. Dünnfilm überzeugt dort, wo Baugröße, Frequenzverhalten und Integrationsdichte dominieren. Metallfilm deckt ein wirtschaftlich starkes, breites Einsatzfeld ab. Bulk Metal Foil gilt in vielen Präzisionsanwendungen als Referenzklasse für geringen Drift und gutes Tracking. Moderne drahtgewickelte Ultra-Präzision erweitert dieses Spektrum um eine Technologie, die hohe Stabilität, geringes Rauschen, gute Belastbarkeit und sehr gute DC-Eignung zusammenführt. Die eigentliche Entwicklungsaufgabe besteht deshalb nicht darin, die vermeintlich beste Technologie zu suchen, sondern diejenige, deren physikalische Stärken am saubersten zu den Fehlermechanismen der eigenen Anwendung passen. Genau an diesem Punkt wird Präzision zur Entwicklungsdisziplin – und der Widerstand vom Katalogbauteil zum aktiven Teil der Systemarchitektur. (mr)

* Christian Winnemöller ist Inside Sales Representative bei Weltronic GmbH.
