Leiterplattenschutz SMD-Halter für Glassicherungen der Größe 5 mm × 20 mm

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Keystone Electronics Corp.
Beta LAYOUT GmbH
CTX Thermal Solutions GmbH
Eurocircuits GmbH

Keystone Electronics erweitert das Sortiment um einen SMD-Sicherungshalter für Glassicherungen des Formats 5 mm × 20 mm. Das Bauteil soll Überstromschutz durch austauschbare Sicherungen auch dort ermöglichen, wo Leiterplatten kompakt ausgelegt und automatisiert bestückt werden.

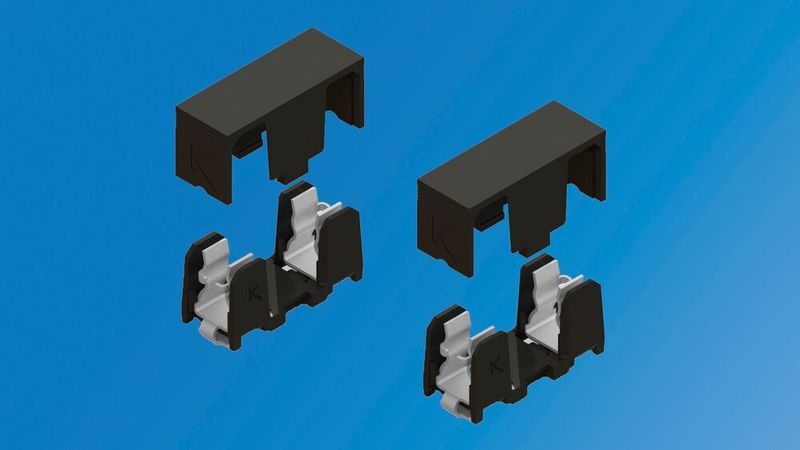

Das neue Bauteil im Keystone-Sortiment nimmt Glassicherungen der Größe 5 mm × 20 mm auf .(Bild: Keystone)
Das neue Bauteil im Keystone-Sortiment nimmt Glassicherungen der Größe 5 mm × 20 mm auf .
(Bild: Keystone)

Ein SMD-Halter nimmt eine wechselbare Glassicherung auf, die dann wiederum einzelne Strompfade oder Baugruppen vor Überstrom schützt. Gleichzeitig lässt er sich automatisiert auf der Leiterplatte bestücken und spart gegenüber bedrahteten Sicherungshaltern Platz. Typische Anwendungen für solche SMD-Halter sind Netzteile, Industrieelektronik, Messgeräte und Embedded-Systeme.

Das Sortiment von Keystone Electronics wurde dementsprechend um Sicherungshalter für die SMD-Montage erweitert. Das Bauteil nimmt Glassicherungen der Größe 5 mm × 20 mm auf und soll deren Einsatz auf dicht bestückten Leiterplatten mit automatisierten Fertigungsprozessen verbinden.

Der Halter ist laut Hersteller für Ströme bis 10 A und Spannungen bis 500 V DC ausgelegt. Ein PA9T-Gehäuse mit der Flammschutzklassifizierung UL 94 V-0 sowie vorgespannte, verzinnte Messingkontakte sollen für einen niedrigen Kontaktwiderstand und einen sicheren Halt der Sicherung sorgen. Keystone nennt dabei auch Anwendungen mit Vibrationen und mechanischen Stößen.

Die Montage des Halters auf der Leiterplatte kann im SMD-Prozess erfolgen. Für die automatisierte Bestückung sind die Bauteile unter anderem in Gurtverpackungen nach ANSI/EIA-481 erhältlich und für die Bestückung mit Vakuumgreifern und mechanischen Greifern geeignet.

Keystone bietet den Sicherungshalter als Katalognummer 4528 in Bulk-Verpackung und als 4528TR in Gurtverpackung an. Eine optionale Abdeckung ist unter der Katalognummer 4518 erhältlich. Die Produkte sind nach Angaben des Herstellers über das Keystone-Vertriebsnetz und online verfügbar. (sb)
