Ob für Golddraht-Bonding, hohe Stückzahlen oder raue Einsatzbedingungen: Die Wahl der richtigen Leiterplattenoberfläche entscheidet über Prozesssicherheit, Zuverlässigkeit und Performance. Wer ihre Eigenschaften kennt, kann gezielter entscheiden und besser fertigen.

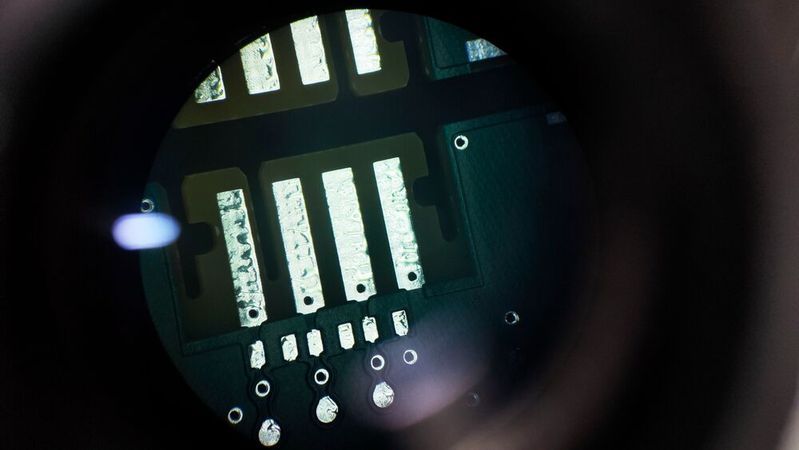

Unter der Lupe: HASL eignet sich vor allem für einfachere, robuste Anwendungen wie Industrieelektronik, Steuerungen oder THT-bestückte Baugruppen.
(Bild: CEE PCB)
In der modernen Elektronikfertigung ist die Wahl der Leiterplattenoberfläche inzwischen ein wesentlicher Faktor im gesamten Produktionsprozess. Bei der strategischen Auswahl sind verschiedene Faktoren zu berücksichtigen, die sich auf den Ertrag der Baugruppe, die Signalintegrität, die langfristige Zuverlässigkeit, die Herstellbarkeit und sogar auf die Umweltverträglichkeit auswirken.
Mit dem technologischen Fortschritt bei PCBs (Printed Circuit Board) und FPCs (Flexible Printed Circuit), der engere Rastermaße, höhere Geschwindigkeiten, dünnere Leiterplatten und größere Komplexität mit sich bringt, hat die Bedeutung der Oberflächenbeschichtung zugenommen. Dieser Artikel von CEE PCB bietet einen detaillierten Einblick in die Arten der Oberflächenveredelung, Leistungsmerkmale, Auswahlkriterien und neue Trends, um Ingenieuren, Einkäufern und Designern zu helfen, fundierte Entscheidungen zu treffen.
Definitionen der Oberflächenbeschichtungen
Die Oberflächenveredelung einer Leiterplatte erfüllt mehrere funktionale Aufgaben, die für die Fertigungsprozesse wie auch für die Langzeitzuverlässigkeit elektronischer Baugruppen von zentraler Bedeutung sind. In erster Linie schützt sie freiliegende Kupferstrukturen, insbesondere Leiterbahnenenden und Lötpads, vor Oxidation, Korrosion und mechanischer Beschädigung während Lagerung und Verarbeitung.
Weiterhin sorgt die Veredelung für eine definierte, prozesssichere Lötoberfläche, die eine zuverlässige Benetzung beim Löten ermöglicht, und zwar unabhängig davon, ob es sich um Reflow-, Wellen- oder manuelle Lötverfahren handelt. Je nach gewählter Beschichtung, etwa ENIG, OSP, chemisch Zinn oder galvanisch Gold, beeinflusst die Oberfläche auch das Verhalten unter thermischen Zyklen, bei Feuchtigkeitseinwirkung oder mechanischem Stress. In vielen Anwendungen trägt sie somit direkt zur elektrischen Performance und zur Lebensdauer der Baugruppe bei.
Zusammenfassend erfüllt die Oberflächenveredelung also folgende Zwecke:
sie schützt freiliegende Kupferbahnen und lötbare Pads vor Oxidation und Korrosion,
sie bietet eine lötbare Oberfläche für die Befestigung von Komponenten (SMD oder THT) und
einige Beschichtungen tragen dazu bei, die langfristige Leistung unter mechanischen, thermischen und umweltbedingten Belastungen zu erhalten.
Leiterplattenoberflächen sind in der Regel metallisch. Es gibt jedoch auch „organische“ Optionen. Diese Veredelungen werden normalerweise während der letzten Prozessschritte der Leiterplatten-/FPC-Fertigung aufgebracht, im Allgemeinen als Vorbereitung für die Montage der Bauteile (Montageprozess).
Detaillierter Vergleich von Oberflächenveredelungen

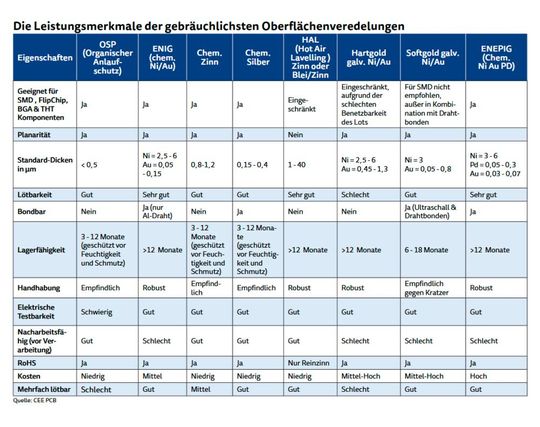

Die Leistungsmerkmale der gebräuchlichsten Oberflächenveredelungen.
(Bild: CEE PCB)
Diese Tabelle fasst die wichtigsten Leistungsmerkmale der heute gebräuchlichsten Oberflächenbehandlungen zusammen, um die Entscheidungsfindung zu vereinfachen.
Zusammenhänge zwischen Materialien und Oberflächenbeschaffenheit
Die Fähigkeit des Lots, die Leiterplattenoberfläche zu „benetzen“, ist entscheidend für feste Verbindungen und eine fehlerfreie Montage. Benetzen bedeutet, dass das geschmolzene Lot sich gleichmäßig auf der Leiterplattenoberfläche ausbreitet und daran haftet, also eine durchgängige metallurgische Verbindung zwischen Lot und Oberfläche eingeht. Dabei spielen die Oberflächenenergie und die Oxidationsbeständigkeit eine wichtige Rolle.
OSP: OSP-Beschichtungen (Organic Solderability Preservatives) zeichnen sich durch eine gute Benetzbarkeit aus – vorausgesetzt, sie werden zeitnah nach dem Beschichtungsprozess verarbeitet. Da die Schutzwirkung gegenüber Oxidation in Umgebungsluft rasch abnimmt, ist eine möglichst schnelle Weiterverarbeitung, insbesondere die Lötung, erforderlich. OSP zeigt eine vergleichsweise geringe Toleranz gegenüber mehrfachen Reflow-Zyklen sowie Feuchtigkeitseinwirkung, was die Lager- und Prozessstabilität einschränken kann. Aufgrund dieser Eigenschaften eignet sich OSP besonders für SMD-Reflowlinien mit hohen Stückzahlen und kurzen Durchlaufzeiten.
ENIG (Electroless Nickel Immersion Gold): ENIG-Oberflächen bieten eine sehr gute Benetzbarkeit und sind für Anwendungen mit mehrfachen Lötprozessen geeignet. Sie liefern eine stabile, lötfähige Oberfläche, die sowohl bei Reflow- als auch bei THT-Verfahren prozesssicher funktioniert. Bei unsachgemäßer Verarbeitung kann es jedoch zur Ausbildung sogenannter „Black-Pads“ kommen. Dabei handelt es sich um eine Korrosionserscheinung an der Nickelschicht, die die Lötbarkeit erheblich beeinträchtigt.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Zinn-Whisker und Diffusion: Chemisch Zinn ist unter bestimmten klimatischen Bedingungen, etwa bei Feuchtigkeit und Wärme, anfällig für die Bildung von Zinn-Whiskern, die zu elektrischen Kurzschlüssen führen können. Chemisch Zinn und chemisch Silber bieten grundsätzlich eine gute Benetzbarkeit, die jedoch bei längerer Lagerung oder Feuchtigkeitseinwirkung abnimmt. Die HAL-Oberfläche (Hot Air Leveling) ist zwar mechanisch robust, aber aufgrund ihrer ungleichmäßigen Schichtdicke nur eingeschränkt für feine Leiterstrukturen geeignet.
ENEPIG: ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) ist eine hochwertige Mehrschicht-Oberfläche, die sich durch hervorragende Benetzbarkeit und hohe Prozessstabilität bei mehrfachen Lötvorgängen auszeichnet. Sie ist besonders geeignet für Aluminium- und Golddraht-Bonding, da sie sowohl eine stabile Nickel- als auch eine korrosionsbeständige Palladiumschicht enthält, die das darunterliegende Nickel vor „Black-Pad“-Korrosion schützt. Zusätzlich überzeugt ENEPIG durch ihre hohe Beständigkeit gegenüber Temperaturwechseln, Vibrationen und Feuchtigkeit, was sie zur bevorzugten Wahl für hochzuverlässige Anwendungen in Automotive, Luftfahrt und der Halbleitertechnik macht.
Auswahlkriterien und Entscheidungsgrundlage

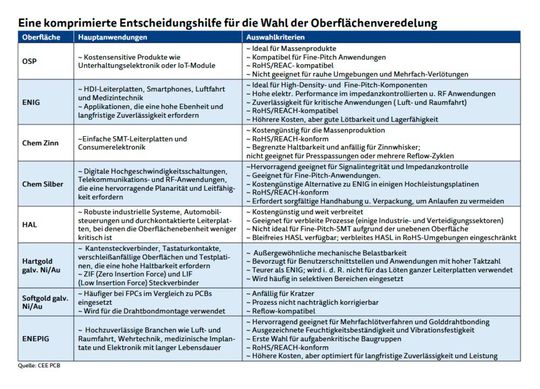

Eine komprimierte Entscheidungshilfe für die Wahl der Oberflächenveredelung.
(Bild: CEE PCB)
Die Auswahl der passenden Leiterplattenoberfläche hängt von zahlreichen Faktoren ab – etwa dem Montageprozess, den Umweltbedingungen, den Lagerzeiten oder auch der Kostenstruktur. Es gibt keine universelle Lösung; vielmehr gilt es, die Anforderungen der Anwendung sorgfältig mit den Eigenschaften der verfügbaren Finishs abzugleichen. Die folgende Übersicht bietet eine komprimierte Entscheidungshilfe.
Trends und zukünftige Entwicklungen
Die Welt der Oberflächenveredelung entwickelt sich ständig weiter. Zu den wichtigsten Trends gehören
ENEPIG: Der Einsatz von ENEPIG als Leiterplattenoberfläche nimmt spürbar zu, auch wenn es bislang noch als Nischenveredelung gilt. Grund dafür ist die Kombination aus hoher Zuverlässigkeit und vielseitiger Einsetzbarkeit: ENEPIG bietet eine überlegene Performance unter anspruchsvollen mechanischen, thermischen und chemischen Bedingungen. Es ist kompatibel mit Golddraht-Bonding und zeigt eine hohe Stabilität sowohl bei mehrfachen Lötprozessen als auch in rauen Umgebungsbedingungen. Diese Eigenschaften machen ENEPIG zunehmend attraktiv für Anwendungen mit besonders hohen Anforderungen an die Langzeitzuverlässigkeit.
Umweltfreundliche Verfahren: Die wachsende Nachfrage nach umweltfreundlichen Verfahren, sowohl seitens der Kunden als auch durch globale ESG-Initiativen (Environmental, Social, Governance), treibt die Entwicklung nachhaltigerer Prozesse in der Leiterplattenfertigung voran. Hersteller setzen zunehmend auf Maßnahmen wie cyanidfreie Goldbeschichtungen, die Reduzierung von Energie- und Wasserverbrauch sowie geschlossene Kreislaufsysteme zur Rückgewinnung von Metallen. Diese Ansätze sollen nicht nur ökologische Auswirkungen minimieren, sondern auch langfristig zur Ressourcenschonung und Prozesssicherheit beitragen.
Nanotechnologische Veredelungen: Derzeit noch experimentelle Veredelungen auf der Basis von Nanokeramik oder Hybridfilmen könnten schon bald Korrosionsbeständigkeit ohne herkömmliche Beschichtung bieten und damit neue Möglichkeiten für ultradünne, hochzuverlässige Leiterplatten in Anwendungen mit begrenztem Platzangebot eröffnen.
In der heutigen Hochleistungselektronikindustrie ist die Auswahl der Oberflächenveredelung entscheidend. Keine einzelne Oberflächenbehandlung ist für jede Situation ideal – jede Option bedeutet immer einen Kompromiss in Bezug auf Kosten, Leistung, Zuverlässigkeit und Prozesskomplexität.
Designer und Einkäufer müssen die Oberflächenbehandlung sorgfältig auf die Anforderungen des Produkts abstimmen:
Montageanforderungen,
Umweltbelastungsprofil,
Regulatorische Anforderungen sowie
Kosten- und Volumenziele.
Ob Sie sich für ENEPIG für Steuerungen in der Luft- und Raumfahrt, HASL für robuste Industriesteuerungen oder OSP für IoT-Geräte entscheiden: Eine fundierte Entscheidung hilft, sowohl die Produktleistung als auch die Produktionseffizienz zu maximieren.
