Evaluierungsboard für 3-Phasen-BLDC-Motortreiber-ICs

Toshiba Electronics Europe stellt ein neues Evaluierungsboard für seine Treiber-ICs TPD420xF vor, die für bürstenlose 3-Phasen-Gleichstrommotoren (BLDC) vorgesehen sind.

Anbieter zum Thema

Schulz-Electronic GmbH

ROHM Semiconductor GmbH

MEV Elektronik Service GmbH

Toshiba Electronics Europe GmbH

Toshiba Electronics Europe stellt ein neues Evaluierungsboard für seine Treiber-ICs TPD420xF vor, die für bürstenlose 3-Phasen-Gleichstrommotoren (BLDC) vorgesehen sind. Damit beschleunigt sich das Prototyping, und neue Antriebssteuerungen bis 80 W für Weiße Ware, Haushaltsgeräte wie Haartrockner sowie Kühleinrichtungen für Supermärkte etc. lassen sich entwickeln.

Die drei BLDC-Treiber-ICs dieser Serie nutzen eine PWM-Steuerung mit hoher Spannung und werden in einem Hochspannungs-Prozess (500 / 600 V) gefertigt. Sie sind hochintegriert und enthalten einen pegelverschiebenden High-Side-Treiber, Low-Side-Treiber, MOSFET-Ausgänge, Spannungsregler und mehrere Schutzfunktionen, u.a. gegen Überstrom, Unterspannung und Überhitzung. Eine Widerstandsschaltung mit drei Shunts für die 3-Phasen-Strommessung ist ebenfalls enthalten. Der TPD4204F und der TPD4206F geben einen Nennstrom von 2,5A aus; der TPD4207F liefert einen Ausgangsstrom von 5A.

Die Bausteine werden im kleinen SSOP30-Gehäuse mit den Abmessungen 20 mm x 14,2 mm x 2,2 mm ausgeliefert und sind mit Logik-Level eines Mikrocontrollers oder Motor-Controllers ansteuerbar.

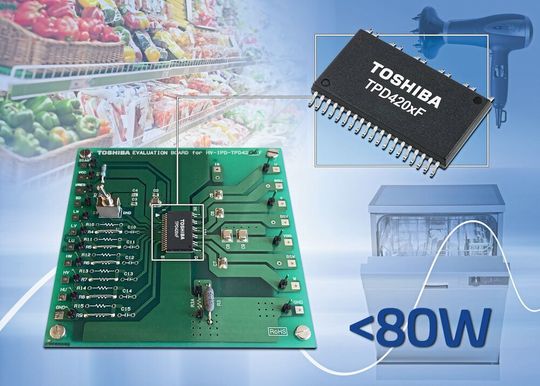

Das Evaluierungsboard misst 100 mm x 100 mm und enthält alle erforderlichen passiven Bauelemente, die für das Erstellen eines BLDC-Motortreibers erforderlich sind. Für den Anschluss und die Konfiguration des externen Treibers und des Motors stehen mehrere Pads zur Verfügung, um eine einfache Überwachung der wichtigsten Spannungswellenformen zu ermöglichen. Damit können Entwickler die Leistungsfähigkeit ihrer Projekte genau überwachen.
