Interview Multipixel-LED „Eviyos hat die derzeit höchste Pixelanzahl auf einem Bauteil“

Anbieter zum Thema

AMS Osram AG

Precoplat Präzisions Leiterplatten Technik GmbH

Heitec AG

RECOM Power GmbH

In der zweiten Version der Multi-Pixel LED Eviyos sind über 25.600 einzeln ansteuerbare LEDs integriert. Das einzelne Pixel wurde im Vergleich zur ersten Generation um den Faktor 10 verkleinert. Zahlreiche Funktionen sollen Fahrer vor Gefahren warnen. Drei Experten von ams Osram im Gespräch.

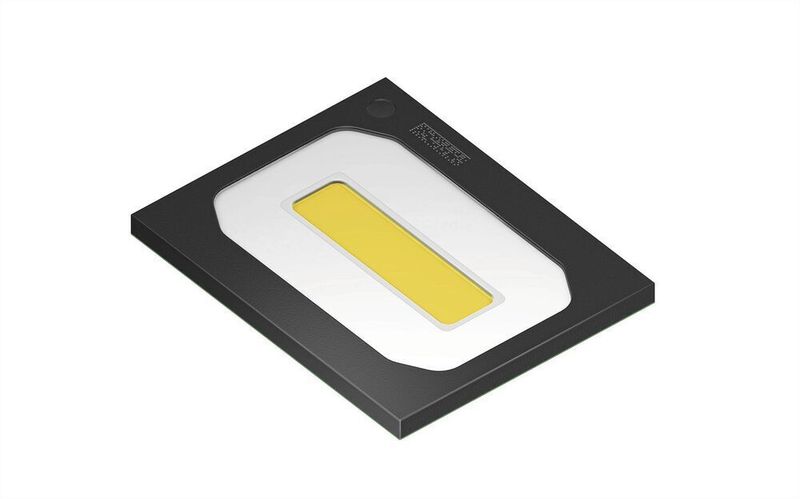

Die zweite Generation der Eviyos von ams Osram ist auf dem Markt: Die Multipixel LED verfügt über 25.600 einzeln ansteuerbare LEDs. Neben einem adaptiven Fernlichtmodus projiziert die Multipixel-LED Eviyos 2.0 Bilder und Sicherheitswarnungen auf die Fahrbahn.

Das Design der Multipixel-LED basiert auf zahlreichen Entwicklungen im Chipdesign und in der Fertigung. Die 25.600 Pixel werden in einem monolithischen μ-LED-Chip-Array gefertigt. Der Hersteller garantiert eine hohe Gleichmäßigkeit von Farbe und Helligkeit. Eviyos 2.0 besteht aus dem Multi-Pixel-Emitter und einem Treiber, der den Betrieb jeder der 25.600 LEDs individuell steuert. Bei adaptiven Fernlichtsystemen wird der Multipixel-Scheinwerfer mit einer intelligenten Kamera kombiniert, welche die Szene vor dem Fahrzeug erfasst.

Drei Licht-Experten im Gespräch

Drei Experten von ams Osram berichten über die neu entwickelte Multipixel-LED Eviyos 2.0: Sylvia Weise, Product Marketing Manager Automotive Forward Lighting, Stefan Grötsch, Leiter Hard-/Software System Solution Engineering, und Markus Hofmann, Principal Engineer. Alle drei Lichtexperten sind am Projekt LED Forward Lighting bei ams Osram beteiligt.

25.600 einzeln ansteuerbare Pixel auf einer Grundfläche von 40 mm²: Wie konnte ams Osram es in der zweiten Generation der Eviyos 2.0 gelingen, mehr Pixel auf einem kleineren Chipdesign zu realisieren?

Im neuen Konzept wurden zwei wesentliche Verbesserungen umgesetzt. Die lichtemittierende Fläche wurde gegenüber der ersten Generation von 16 mm² auf 41 mm² erhöht. Dadurch konnte die Anzahl der benötigten Komponenten für die Multipixel LED von 3 bis 5 bei Eviyos 1.0 auf maximal 2 bei Eviyos 2.0 reduziert und das Parallaxenproblem gelöst werden. Außerdem sollte die Projektion von Symbolen ermöglicht werden. Dazu musste der einzelne Pixel um fast den Faktor 10 verkleinert werden.

Warum gibt es zwei Seitenverhältnisse? Für welche Anwendungen sind sie gedacht?

Das Aspektverhältnis 3:1 fokussiert sich auf das Thema Projektion im zentralen Field of View (FoV) und auf eine moderate Ausleuchtung, wohingegen das größere Verhältnis 4:1 auch die Ausleuchtung des gesamten FoV und Kurvenlicht unterstützt.

Was verstehen Sie unter einem „vollständig adaptiven, dynamischen Scheinwerferbetrieb“?

Eviyos 2.0 ermöglicht im Vergleich zu anderen adaptiven Systemen mit niedrigerer Auflösung, eine deutlich verbesserte selektive Abschaltung von Bereichen, damit andere Verkehrsteilnehmer nicht geblendet werden. Gleichzeitig wird von der Umgebung weniger ausgeblendet, so dass der Fahrer die Gesamtsituation besser überblicken kann.

Bilder und Symbole auf die Fahrbahn zu projizieren gibt es aktuell nur im Premium-Segment. Wird sich das mit der Eviyos 2.0 ändern – und damit auch für die Pkw-Mittelklasse verfügbar?

Die Technik von Eviyos 2.0 sowie die Kompaktheit ermöglichen es, die Projektion nicht nur im Premium-Segment anzubieten.

Welche Vorteile bieten sich mit der Projektion für Hersteller und Endkunden?

Eviyos 2.0 Multi-Pixel LED-Arrays ermöglichen eine kosten-, größen- und energieeffiziente Integration. Sie liefern einen signifikanten Beitrag zum Gesamtlichtstrom. Die Multipixel-LED Eviyos hat derzeit die höchste Pixelanzahl auf einem Bauteil unter den verfügbaren Multipixel-LED-Lichtquellen. Die hohe Auflösung ermöglicht weitere Verbesserungen im ADB, also bei der selektiven Abblendlichtabschaltung, beim Kurvenlicht, bei der digital gesteuerten Neigung (entsprechend den gesetzlichen Anforderungen) und bei bekannten Warnfunktionen wie der Markerfunktion.

Die Diskussion gibt es schon länger: Wie kann die digitale Projektion die Sicherheit im Straßenverkehr Ihrer Meinung nach erhöhen und ist sie bereits heute möglich?

Die Projektion von Informationen für den Fahrer auf die Straße, die bei Nachtfahrten im Fokus steht, ist naheliegend, da sie schneller erfasst werden kann. Gerade in kritischen Situationen – beispielsweise beim Überholen in einer Baustelle – kann die direkte Projektion auf die Fahrbahn dem Fahrer Hinweise geben, ob ein Überholmanöver sicher ist oder nicht. Die Sicherheit des Fahrers kann auf diese Weise erhöht werden.

Kleiner Ausblick: Wird es eine Generation 3.0 geben und was wird sie leisten können?

Viele Funktionen im Auto sind bereits auf die Sicherheit des Fahrers und der Fahrzeuginsassen ausgerichtet. Eviyos 2.0 geht noch einen Schritt weiter. So kommuniziert und adaptiert das Auto seine Umgebung, indem es ein Schneeflockensymbol auf die Fahrbahn projiziert, um vor Glatteis zu warnen, das Gefahrenbewusstsein zu schärfen und damit das Unfallrisiko zu senken. Wir werden prüfen, welche weiteren Möglichkeiten für diese Anwendung in Zukunft sinnvoll sind.

LED im Fahrzeug

Multipixel LED mit 25.600 einzeln ansteuerbaren LEDs
