Ein Funkmodul für Bluetooth 5.0, ZigBee 3.0, Thread, ANT und proprietäre 2,4-GHz-Stacks

13.09.2019

Anbieter zum Thema

Das Multiprotokoll-Modul MS88SF2 von Minew basiert auf Nordics leistungsfähigstem Kurzstreckenfunk-Mikrocontroller nRF52840 und meistert etliche Funkprotokolle.

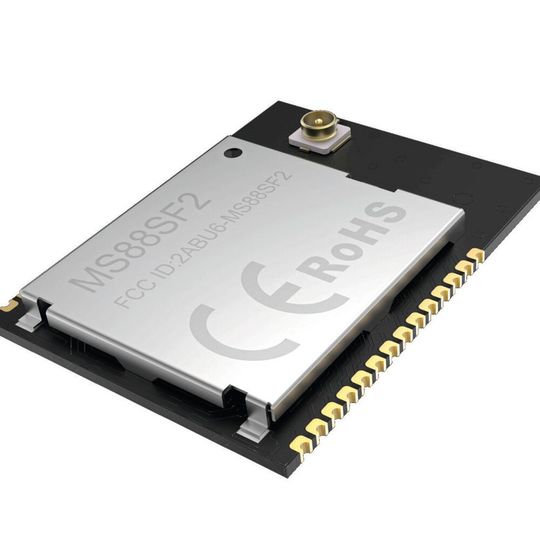

MS88SF2 von Minew: Das Funkmodul unterstützt etliche Protokolle.
(Bild: Rutronik)

Immer mehr intelligente Geräte werden nicht nur mit dem Internet sondern auch untereinander vernetzt. Dabei nutzen die einzelnen Geräte unterschiedliche Funkprotokolle wie Bluetooth 5.0, ZigBee 3.0 und Thread, ANT.

Das hochintegrierte Modul im kompakten Gehäuse (23,2 mm x 17,4 mm x 2 mm) enthält alle notwendigen Komponenten, vom hochfrequenten Schaltungsbauteil bis hin zu unterschiedlichen Antennen (PCB & Keramik) und Antennenanpassungsnetzwerk oder einen U.FL/IPEX-Stecker für den externen Antennenanschluss. Zum Schutz vor ungewünschter Ein- und Abstrahlung elektromagnetischer Wellen verfügt es über eine Metallabdeckung.

Der leistungsstarke Mikrocontroller enthält ARMs Cortex-M4F-Prozessor mit einer Taktfrequenz von 64 MHz. So bietet er ausreichend Rechenleistung für komplexe Algorithmen und dank des Coprozessors auch für Fließkommaberechnungen. Der 1 MB große Flash-Speicher fasst neben mehreren Funkstacks auch umfangreichere Kundenanwendungen und bietet genug Platz für Datenlogger-Aufgaben. Mit On-Chip DC/DC-Wandler und LDO (Low-Dropout)-Regler sowie automatisiertem Stromsparmodus steigert das flexible Power-Management die Energieeffizienz des Moduls.

Das MS88SF2 verfügt bereits über die Zertifizierungen CE, FCC, IC, TELEC und BQB. Als preislich attraktives Modul senkt es die Kosten für den Aufbau von Netzwerkknoten, z.B. in Anwendungen wie Fahrradcomputern, Herzfrequenz- und Blutdruck-Monitoring, Blutzuckermessgeräten, Waagen, Thermometern, Handyzubehör, Sport- und Fitnesssensoren, Fernbedienungen und Spielzeugen, Schlüsselanhängern und Armbändern, 3D-Brillen und Gaming-Controllern. Das Modul ist über Rutronik erhältlich.
