Federkontakte Abgestimmter Kompromiss: Wenn der Kontakt mechanisch mitdenkt

In der Baugruppe bringen Federkontakte eine kontrollierte Nachgiebigkeit in die Verbindung. Sie stellen nicht nur Strom- oder Signalpfade her, sondern gleichen mechanische Abweichungen aus – vorausgesetzt, Federweg, Kontaktkraft, Gegenfläche und Einbausituation passen zusammen.

Eine Steckverbindung, die nur im CAD-Modell perfekt funktioniert, hilft in der Serie wenig. In der Praxis treffen selten zwei ideale Flächen exakt aufeinander. Es gibt Höhenunterschiede, Winkelfehler, Versatz, Leiterplattenverzug, thermische Ausdehnung und manchmal schlicht eine Bedienung, die nicht so feinfühlig ist wie der Konstrukteur gehofft hatte. Spätestens dann wird aus einer elektrischen Verbindung eine mechanische Aufgabe.

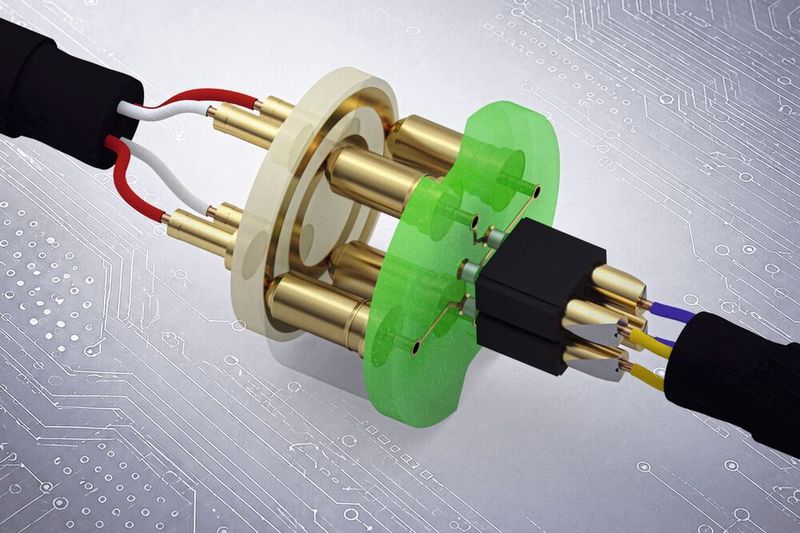

Federkontakte, häufig auch als Pogo Pins oder Spring-Loaded Contacts bezeichnet, setzen genau hier an. Ihr Grundprinzip ist einfach: Ein beweglicher Kontaktstift wird gegen eine Feder eingedrückt und erzeugt dadurch innerhalb des spezifizierten Arbeitshubs eine definierte Kontaktkraft auf der Gegenfläche. Aus dem scheinbar simplen federnden Pin wird damit ein kleines elektromechanisches Ausgleichssystem. Es verbindet, toleriert und stabilisiert – in einem Bauteil.

Bildergalerie

Bildergalerie mit 5 Bildern

Das macht Federkontakte interessant für Anwendungen, in denen starre Steckverbinder, feste Lötverbindungen oder einfache Kontaktzungen an Grenzen stoßen. Typische Beispiele sind Lade- und Docking-Schnittstellen, Board-to-Board-Verbindungen, Test- und Programmieradapter, Batterieanschlüsse, modulare Gerätekonzepte oder Blind-Mate-Situationen. Besonders dort, wo häufig kontaktiert wird oder die genaue Lage der Gegenfläche nicht vollständig beherrschbar ist, kann der kontrollierte Federweg den entscheidenden Unterschied machen.

Wichtig ist allerdings: Ein Federkontakt löst kein mechanisches Problem automatisch. Er verschiebt es nur in einen Bereich, der sich gezielt auslegen lässt. Entscheidend sind der nutzbare Arbeitshub, die Federkraft, die Beschichtung, die Spitzengeometrie und vor allem die Gegenfläche. Wer nur den Pin auswählt und das Target als beliebige Kupferfläche behandelt, verschenkt genau den Vorteil, für den er diese Technologie einsetzt.

Die reale Kontaktfläche ist kleiner als gedacht

Auf den ersten Blick scheint elektrische Kontaktierung trivial: Zwei leitfähige Flächen berühren sich, der Strom fließt. In der Realität ist die Kontaktstelle deutlich widerspenstiger. Metallische Oberflächen sind nie vollkommen glatt. Selbst fein bearbeitete Flächen treffen zunächst nur an mikroskopisch kleinen Rauhigkeitsspitzen aufeinander. Die tatsächlich stromführende Fläche ist deshalb viel kleiner als die sichtbare geometrische Auflagefläche.

Genau hier wird die Federkraft wichtig. Sie bestimmt, wie stark die Kontaktspitze auf die Gegenfläche wirkt, wie stabil sich die realen Kontaktpunkte ausbilden und wie zuverlässig leichte Oxid-, Schmutz- oder Prozessrückstände überwunden werden können. Zu wenig Kraft kann zu schwankenden Übergangswiderständen, Messfehlern oder kurzen Unterbrechungen führen.

Leitkongress zu Trends und Einsatz moderner Steckverbinder

Anwenderkongress Steckverbinder in Würzburg

Der Anwenderkongress Steckverbinder beleuchtet praxisorientiert technische Aspekte beim Design und Einsatz moderner Steckverbinder. In Praxis-Workshops vermitteln hochkarätige Experten Steckverbinder-Grundlagen, spezifisches Knowhow und helfen bei der Auswahl des richtigen Steckverbinders.

Der Kongress ist eine in Europa einzigartige Veranstaltung, die sich den Themen rund um das Steckverbinder-Design, Design-in, Werkstoffe, Qualifizierung und Einsatz von Steckverbindern widmet.

Jetzt anmelden!

Zu viel Kraft ist aber ebenfalls keine Lösung. Sie erhöht den Verschleiß, belastet Pads und Targets und kann bei mehrpoligen Schnittstellen zu erheblichen Gesamteinpresskräften führen. Sie erhöht den Verschleiß, belastet Pads und Targets und kann bei mehrpoligen Schnittstellen zu erheblichen Gesamteinpresskräften führen.

Die passende Federkraft ist deshalb kein möglichst großer Wert, sondern ein abgestimmter Kompromiss. Sie hängt von der Anwendung ab: Wird ein Testpad nur kurzzeitig kontaktiert oder eine Ladefläche über viele Jahre regelmäßig genutzt? Liegt eine saubere, vergoldete Gegenfläche vor oder eine Oberfläche, bei der mit Oxiden, Flussmittelrückständen oder mechanischer Abnutzung zu rechnen ist? Werden wenige Kontakte eingesetzt oder ein ganzes Array mit vielen Polen? Die Antwort entscheidet darüber, welche Kontaktkraft, welcher Hub und welche Spitzengeometrie sinnvoll sind.

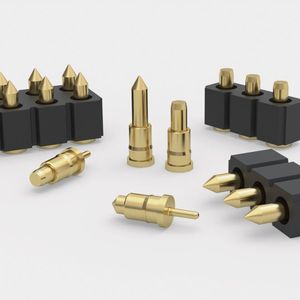

Auch die Form der Kontaktspitze spielt eine zentrale Rolle. Spitzere Geometrien konzentrieren die Kraft stärker und können Rückstände oder Oxidschichten besser durchdringen. Flache oder gerundete Spitzen verteilen die Kraft schonender, belasten empfindliche Gegenflächen weniger, benötigen bei schwierigen Oberflächen aber unter Umständen höhere Federkräfte. Eine universell beste Spitzenform gibt es daher nicht. Entscheidend ist, ob der Kontakt reinigen, schonen, zentrieren oder möglichst reproduzierbar messen soll.

Federkontakte werden typischerweise nicht bis zum mechanischen Anschlag betrieben. Sinnvoll ist ein definierter Arbeitsbereich, in dem ausreichend Kompression für eine stabile Verbindung vorhanden ist, ohne Feder, Plunger oder Gegenfläche unnötig zu belasten. Für Entwickler heißt das: Der maximale Hub ist Reserve, nicht Betriebskonzept. Maßgeblich ist der Bereich, in dem Kontaktkraft, Toleranzausgleich und Lebensdauer zusammenpassen.

Kontaktpaarung: Aus dem Pin wird ein Kontaktsystem

In der Praxis bestimmt selten der Federkontakt allein die Qualität der Verbindung. Entscheidend ist die komplette Kontaktpaarung. Dazu gehören der Federkontakt, das Target, die Beschichtung, die mechanische Führung, die Einbaulage und die Toleranzkette des Gesamtsystems. Eine scheinbar kleine Änderung an der Gegenfläche kann den Übergangswiderstand, den Verschleiß oder die Reproduzierbarkeit deutlich beeinflussen.

Deshalb sollte die Gegenkontaktierung nicht als einfache Kupferfläche am Ende des Layouts behandelt werden. Padgröße, Oberflächenfinish, Ebenheit, Härte und mögliche Verschmutzung wirken direkt auf das Kontaktverhalten. In robusteren Designs kommen daher oft definierte Target-Kontakte oder speziell ausgelegte Kontaktflächen zum Einsatz. Sie sorgen dafür, dass der Federkontakt in einem kontrollierten Bereich aufsetzt, dass die Kontaktkraft definiert eingeleitet wird und dass die Kontaktstelle auch nach vielen Zyklen stabil bleibt.

Das ist besonders wichtig bei Board-to-Board-Verbindungen. Dort addieren sich Fertigungstoleranzen der Leiterplatten, Bauteilhöhen, Gehäusemaße, Verschraubungen und thermische Effekte zu einer realen Toleranzkette. Federkontakte können solche Abweichungen abfangen, wenn genügend Arbeitsweg vorhanden ist und die Gegenflächen passend ausgelegt sind. Werden sie dagegen zu knapp eingeplant, bleibt im ungünstigen Fall zu wenig Kompression für eine stabile Verbindung. Im anderen Extrem wird der Kontakt zu stark zusammengedrückt, was Feder und Kontaktfläche belastet.

Gesamtfederkraft bei mehrpoligen Schnittstellen

Bei mehrpoligen Schnittstellen kommt ein weiterer Punkt hinzu: die Gesamtfederkraft. Ein einzelner Kontakt mit moderater Kraft wirkt unkritisch. Bei 20, 50 oder mehr Kontakten kann daraus aber eine erhebliche Einpresskraft entstehen. Diese Kraft muss vom Gehäuse, von Schrauben, Führungen, Magneten oder Verriegelungen aufgenommen werden. Sie beeinflusst auch, wie sich ein Modul einsetzen lässt und ob eine Schnittstelle für den Nutzer noch angenehm bedienbar bleibt. Gerade bei Docking-, Lade- oder Servicekonzepten gehört die mechanische Kraftbilanz deshalb früh in die Entwicklung.

Federkontakte sind damit weniger ein Bauteil, das man am Ende „noch einsetzt“, sondern Teil der Systemarchitektur. Sie betreffen Leiterplatte, Gehäuse, Fertigung, Bedienung und Service. Wer diese Schnittstelle früh definiert, kann Bauhöhe sparen, Toleranzen entspannen und Verbindungen wartungsfreundlicher gestalten. Wer sie zu spät betrachtet, muss häufig mit Kompromissen arbeiten: zu wenig Hub, ungünstige Pads, hohe Bedienkräfte oder Kontaktstellen, die im Labor funktionieren, aber in der Serie empfindlich reagieren.

Vom Federkontakt zur Systemlösung

Wie breit sich Federkontakttechnik heute auslegen lässt, zeigt sich exemplarisch am Portfolio von Mill-Max. Der Hersteller bietet neben einzelnen Spring-Loaded Pins auch mehrpolige Spring-Loaded Connectoren, passende Target-Connectoren, hochstromfähige Ausführungen, magnetische Stecksysteme und Kontaktlösungen für gleitende oder rotierende Bewegungen. Für Entwickler ist daran weniger die reine Produktvielfalt interessant, sondern die dahinterliegende Systemlogik: Je nach Anwendung muss der Kontakt nicht nur axial federn, sondern auch führen, zentrieren, Strom tragen, Bewegung zulassen oder eine lötfreie beziehungsweise kompressionsbasierte Verbindung unterstützen.

Klassische Spring-Loaded Pins eignen sich beispielsweise für kompakte Signal-, Lade- oder Servicekontakte. In mehrpoligen Steckverbindern lassen sich mehrere Kontaktstellen definiert zusammenfassen, was die Montage vereinfacht und die mechanische Führung unterstützen kann. Target-Connectoren wiederum zeigen, dass die Gegenfläche keine Nebensache, sondern Teil der Kontaktlösung ist. Gerade bei wiederholter Kontaktierung kann ein passendes Target helfen, Verschleiß, Kontaktlage und Arbeitshub besser zu beherrschen.

Lösungen über den klassischen Federkontakt hinaus

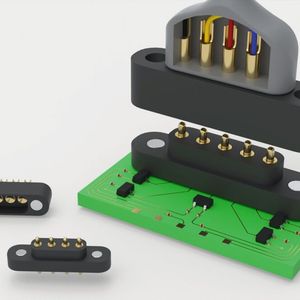

Interessant sind auch Lösungen, die über den klassischen vertikalen Federkontakt hinausgehen. Magnetische Stecksysteme wie Maxnetic nutzen Federkontakte zusammen mit Magneten, um Docking- oder Ladeschnittstellen einfacher auszurichten und intuitiver bedienbar zu machen.

Omniball-Kontakte verfolgen einen anderen Ansatz: Statt einer klassischen Stiftspitze kommt eine kugelförmige Kontaktfläche zum Einsatz, die auch bei gleitenden oder rotierenden Bewegungen eine elektrische Verbindung ermöglichen kann. Damit wird der Federkontakt nicht nur zum Toleranzausgleich, sondern zum funktionalen Element in bewegten Baugruppen.

Auch bei leistungsrelevanten Pfaden ist eine differenzierte Betrachtung nötig. Hochstromfähige Federkontakte können für definierte Power- oder Masseverbindungen interessant sein, wenn Strombelastung, Temperaturanstieg, Kontaktkraft und Gegenfläche sauber zusammenpassen. Sie ersetzen jedoch keine thermische Auslegung. Gerade bei kompakten Modulen entscheidet das Zusammenspiel aus Kontaktwiderstand, Eigenerwärmung, Umgebungstemperatur, Leiterplattenlayout und mechanischer Vorspannung über die Praxistauglichkeit.

Früh auslegen statt später nacharbeiten

Für die Entwicklung bedeutet das: Federkontakte sollten früh als Teil des mechanisch-elektrischen Schnittstellenkonzepts betrachtet werden. Die wichtigsten Fragen lauten nicht nur „Wie viele Pole?“ und „Wie viel Strom?“, sondern auch: Wie groß ist die Toleranzkette? Welche Oberfläche wird kontaktiert? Wie viele Steckzyklen sind realistisch? Welche Gesamtkraft darf entstehen? Muss die Verbindung geführt, magnetisch unterstützt, selbstreinigend beziehungsweise mit Wischbewegung ausgelegt, gewartet oder später demontiert werden?

Wer diese Punkte früh klärt, gewinnt konstruktive Freiheit. Wer sie erst am Ende betrachtet, riskiert Nacharbeit an Layout, Gehäuse, Target oder Montageprozess. Federkontakte sind damit keine kleine Komfortlösung am Rand des Designs, sondern oft ein Baustein für robuste, modulare und servicefreundliche Elektroniksysteme.

Als Design-In- und Distributionspartner unterstützt WDI bei der Auswahl geeigneter Federkontakt- und Verbindungslösungen, bei der technischen Klärung der Randbedingungen und bei der Abstimmung mit Herstellern wie Mill-Max. Dabei geht es nicht nur um das passende Bauteil, sondern um eine belastbare Verbindung im realen System – vom ersten Muster bis zur Serie. (kr)

* Falko Ladiges ist Teamleader PEMCO bei der WDI AG in Wedel.
