Beim Test moderner KI-Beschleuniger und Hochleistungsprozessoren können sich die Chip-Temperaturen binnen Sekunden um über 100 °C ändern. Für den Wafer-Test bedeutet das: Nicht mehr die statische Temperatur bestimmt die Qualität, sondern die Fähigkeit, extreme Lastwechsel und lokale Hotspots präzise auszuregeln.
Moderne KI-Beschleuniger und HBM-Speicher erzeugen im Betrieb ausgeprägte, lokal begrenzte Hotspots. Diese Dynamik muss bereits beim Wafer-Test präzise thermisch ausgeregelt werden.
(Bild: KI-generiert)
Jahrzehntelang definierte sich die Leistung im Wafer-Test primär über den erreichbaren Temperaturbereich: Wie kalt oder heiß kann das Chuck-System den Wafer konditionieren, und wie homogen bleibt diese Temperatur über die Fläche (Uniformity) und die Zeit (Stability)? Diese statischen Anforderungen bestehen weiter, reichen aber für aktuelle High-Performance-Computing (HPC) und KI-ICs nicht mehr aus. Der Grund ist die massive Zunahme der Leistungsdichte. Während frühere Bausteine im Testbetrieb Verlustleistungen im zweistelligen Wattbereich erzeugten, setzen aktuelle KI-Beschleuniger und CPUs zeitweise mehrere hundert Watt bis hin zu über einem Kilowatt in Wärme um – konzentriert auf kleiner Die-Fläche.
Diese hohe Wärmestromdichte zwingt die Testtechnik zum Umdenken. Kann die entstehende Wärme nicht sofort abgeführt werden, schießt die Chiptemperatur (Junction Temperature (TJ)) nach oben. Die Folgen sind verfälschte Messergebnisse durch thermische Drift oder im Extremfall die Beschädigung des Device Under Test (DUT). Eine präzise, hochdynamische geregelte Wärmeabfuhr wird zur Grundvoraussetzung für reproduzierbare Testergebnisse.
Von statischer Temperierung zur dynamischen Lastnachbildung

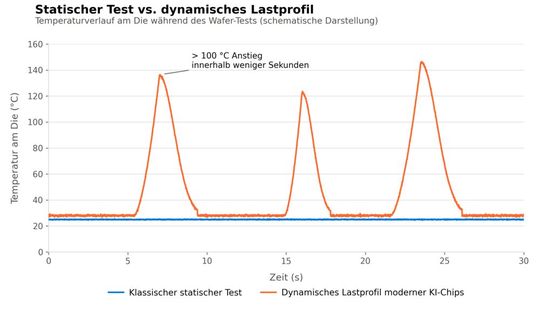

Moderne KI-Beschleuniger erzeugen Temperaturänderungen von mehr als 100 °C innerhalb weniger Sekunden, eine Dynamik, die klassische, statische Tests nicht abbilden können.
(Bild: ERS electonic)
KI-Beschleuniger, High-Bandwidth-Memory-Stacks (HBM) und andere HPC-Prozessoren bündeln Rechenleistung auf minimalem Raum. Im Betrieb, also damit auch im Test-Modus, entstehen keine homogenen Wärmefelder, sondern ausgeprägte, lokal begrenzte Hotspots, die sich innerhalb von Millisekunden aufbauen und wieder abklingen. Ein modernes Testsystem muss dieser Dynamik nicht nur standhalten, sondern sie aktiv kompensieren: Es erfordert schnelle Temperaturwechsel ohne Überschwingen, eine präzise Regelung der TJ selbst bei stark schwankender Verlustleistung des Chips und eine Temperaturgleichmäßigkeit über den gesamten Wafer, die auch unter lokaler thermischer Belastung nicht kollabiert.
Dieser Wandel vom statischen Temperaturmanagement hin zur dynamischen Lastnachbildung ist eine neue Anforderungskategorie, die Mechanik des Probers, die thermische Masse des Chucks, die Regelsoftware und die Prozessintegration gleichermaßen betrifft.
„Known-Good-Die“ als wirtschaftliche Notwendigkeit
Ein zweiter Treiber für den anspruchsvolleren Wafer-Test ist das Advanced Packaging. Moderne KI-Chips werden zunehmend als Heterogeneous Integration gefertigt. Das ist Verbund aus mehreren Chiplets und HBM-Stacks in einem einzigen, komplexen Package (System-in-Package, SiP). Dadurch wandelt sich das Prinzip des „Known Good Die“ (KGD) von einem Qualitätsziel zu einer harten wirtschaftlichen Notwendigkeit. Jeder Die, der in ein solches Package integriert wird, muss zuvor unter betriebsnahen thermischen und elektrischen Bedingungen als funktionsfähig verifiziert sein. Ein einziger defekter Die macht das gesamte, teure Package unbrauchbar, darunter auch alle bereits investierten Wertschöpfungsschritte wie Bonden und Integration der anderen (guten) Komponenten. Je mehr Chiplets pro Package kombiniert werden und je teurer Einzelkomponenten wie HBM-Stacks sind, desto kritischer wird der sogenannte Compound Yield.
Die wirtschaftliche Konsequenz ist der Shift-Left-Ansatz: Dabei werden Fehler so früh wie möglich im Prozess erkannt. Der Wafer-Test ist der früheste Zeitpunkt, an dem ein Chip unter realistischen thermischen Bedingungen vollständig parametrisch getestet werden kann, bevor er unwiederbringlich in ein Package integriert wird.
Folgen thermischer Ungenauigkeit für die Ausbeute
Wenn ein Testsystem die tatsächlichen thermischen Lastprofile eines KI-Beschleunigers nicht mit ausreichender Geschwindigkeit und Präzision nachbilden kann, entstehen zwei Risiken:
1. Test Escapes: Fehlerhafte Chips bleiben unentdeckt, weil sie thermisch nicht ausreichend gestresst wurden. Sie fallen erst später im Package-Test oder im Feld aus, wo die Kosten exponentiell höher sind.
2. Overkill: Funktionsfähige Chips werden fälschlicherweise aussortiert (Yield-Verlust), weil das Testsystem thermische Übergänge nicht sauber ausregelt. Ein Überschwingen der Temperatur kann zu Timing-Fehlern führen, die real nicht existieren, sondern Artefakte der unzureichenden Kühlung sind.
Bei Bauteilen, deren Materialkosten durch HBM und fortschrittliche Logik-Knoten enorm sind, wird die thermische Präzision des Wafer-Tests zu einem direkten Kostenfaktor.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Wie Thermochuck-Systeme dynamische Lasten regeln

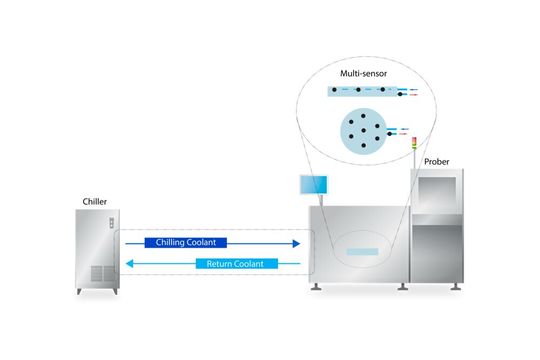

Schematischer Aufbau eines Thermal-Chuck-Systems: Ein externer Chiller führt die Wärme über einen Kühlkreislauf ab, während Sensoren am Chuck die Temperatur kontinuierlich erfassen.
(Bild: ERS electonic)
Das Herzstück der thermischen Konditionierung ist das Chuck-System: Es hält den Wafer, kontaktiert ihn elektrisch (über die Probe Card) und regelt seine Temperatur. Technisch ist dies ein komplexer Regelkreis: Eine Heizeinheit im Chuck liefert die Grundtemperatur, während ein externer Chiller mit hoher Kühlleistung die aktive Verlustleistung des Chips abführen muss. Sensoren nahe der Wafer-Oberfläche melden die Ist-Temperatur zurück.
Die Herausforderung bei dynamischen Profilen liegt weniger im absoluten Temperaturbereich, sondern in der Latenz des Regelkreises und der thermischen Trägheit des Systems. Es gilt, die Temperaturschwankung am DUT (Device Under Test) auch bei sprunghafter Änderung der Verlustleistung minimal zu halten. Moderne Chuck-Systeme müssen in der Lage sein, Verlustleistungen von bis zu 5 kW bei Leistungsdichten von bis zu 100 W/cm² abzuleiten und zugleich unter dieser Dauerbelastung eine Temperaturgleichmäßigkeit (Uniformity) innerhalb von ±2 °C über den Wafer sicherzustellen. Dies erfordert optimierte Fluid-Dynamik in den Kühlkanälen des Chucks, leistungsstarke externe Chiller und schnelle PID-Regler, die die thermische Totzeit des Systems antizipieren.
Ein Ausblick
Die steigende Leistungsdichte von KI-Beschleunigern und HBM-Speichern wird die Anforderungen an den Wafer-Test weiter verschärfen. Wer in diesem Umfeld zuverlässig testen und hohe Ausbeuten sichern will, muss traditionelle, statische Testmethoden durch dynamische thermische Regelkonzepte ersetzen. Entscheidend wird sein, wie präzise schnelle Lastwechsel (high dP/dt) thermisch kompensiert werden können, ohne dass die Die-Temperatur aus dem spezifizierten Testfenster läuft. (heh)
* Klemens Reitinger ist CTO der ERS electronic GmbH, einem führenden Anbieter von Thermomanagement- und Debonding-Lösungen für die Halbleiterfertigung mit mehr als 50 Jahren Erfahrung in der Branche. Seit 2023 wird ERS bei seinem weiteren Wachstum von der europäischen Beteiligungsgesellschaft Gimv unterstützt.
