Raspberry Pi Smart Display Module: integriert Raspberry Pis CM5 direkt in SDM-Displays

Anbieter zum Thema

ACTRON AG

Data Modul AG

DMB Technics AG

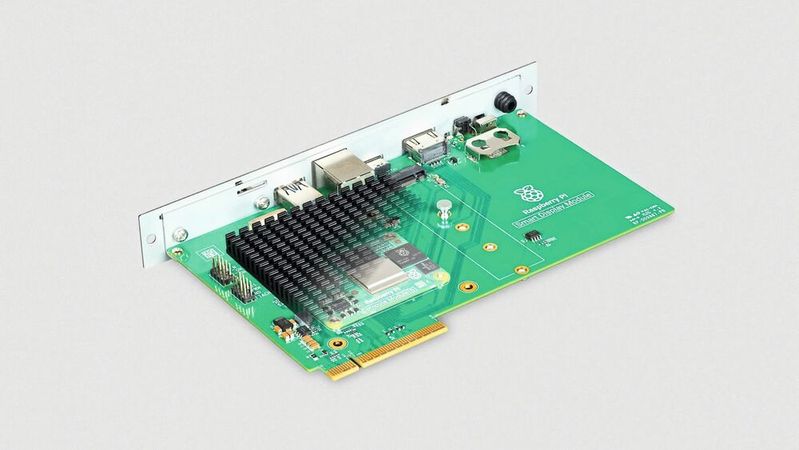

Raspberry Pis Smart Display Module integriert Raspberry Pis Compute Module 5 direkt in SDM-kompatible Displays. Die Platine samt CM5 sorgt so für hochwertige, stromsparende Anzeigeerlebnisse, etwa bei Digital-Signage-Anwendungen. Bereits im Februar vorgestellt, ist das Display Module jetzt endlich erhältlich.

Das Raspberry Pi Smart Display Module wurde in Zusammenarbeit mit Sharp Display Solutions Europe entwickelt und funktioniert mit jedem Display oder Gerät, das Produkte unterstützt, die der Intel-Spezifikation Smart-Display-Module (SDM) entsprechen.

Das Display Module bietet kostengünstige Leistung mit 4K-Videowiedergabe und ist vollständig kompatibel mit zahlreichen Content-Management-Systemen, die bereits den Raspberry Pi 5 oder das Compute Module 5 unterstützen.

Durch den Einbau in kompatible Displays bietet das Smart Display Module eine vollständig integrierte Lösung mit internen Anschlüssen für Stromversorgung, Video, Audio, Daten und Steuerungsschnittstellen. Es verfügt außerdem über einen integrierten M.2-Erweiterungssteckplatz für optionalen Hochgeschwindigkeitsspeicher oder KI-Beschleunigung in Verbindung mit einem Hailo-Prozessor oder anderen kompatiblen KI-Beschleunigern.

Da es lüfterlos und geräuschlos ist, eignet es sich bestens für Anwender, die eine zuverlässige Lösung für den Dauerbetrieb rund um die Uhr suchen. Es ist perfekt für Anwendungen wie Fluginformationsanzeigesysteme (FIDS), Wegeleitsysteme sowie Beschilderungen im Einzelhandel und in Unternehmen. In Kombination mit Projektoren, die Intels SDM unterstützen, kann das Smart Display Module für visuelle Anwendungen wie Ausstellungen und immersive Erlebnisse genutzt werden.

Das Smart Display Module im Praxistest

Raspberry Pis Smart Display Module wurde im Februar auf der Integrated Systems Europe (ISE) in Barcelona vorgestellt. Es fand reges Interesse und eine Reihe von Unternehmen hat es bereits getestet. Media Looper, ein Managed-Digital-Signage-Dienst für kleine Unternehmen, hat das Smart Display Module drei Monate lang mit einem Sharp-Display getestet und war, so Raspberry Pi, mit der Leistung und der Bauform äußerst zufrieden. „Es bietet denselben Funktionsumfang wie Raspberry Pi 5, ohne dass der Kunde sich mit Kabeln, Netzteilen oder Halterungen herumschlagen muss“, erklärte Media-Looper-Gründer Jon McIntosh. „Wir würden es als Standardlösung für jeden Kunden einsetzen, dessen Display über einen SDM-Steckplatz verfügt.“

Die technischen Details

• Kompatibel mit Intels Spezifikation Smart Display Module (SDM). Die Adapterplatine lässt sich direkt in SDM-kompatible Host-Displays einstecken.

• Kompatibel mit Raspberry Pis Compute Module 5; dieser erhält den Strom vom Host-Display

• HDMI output

• Unterstützung einer U.FL-Antenne für Compute Module 5, insbesondere derjenigen, die im Lieferumfang des Raspberry Pi Antenna Kit enthalten ist

• Befestigungsposition für das Raspberry Pi Antenna Kit

• Boot-Modus-Wahlschalter

• Externer Ein-/Ausschalter

• LED-Anzeige

Anschlüsse

• 1 x HDMI 2.0

• 1 x USB 3.0 Typ-A

• 1 x USB 2.0 Typ-C, zur Programmierung des Compute Module 5

• 1 x Gigabit Ethernet RJ45

• 1 x M.2 M-Key PCIe-Sockel, kompatibel mit den Formaten 2230, 2242, 2260 und 2280

• 1 x 22-Pin-MIPI-DSI/CSI-2-Anschluss

• 1 x Anschluss für CR2032-RTC-Batterie

• 1 x Steckplatz für Raspberry Pi Compute Module 5

• Intel-SDM-Steckverbinder

Der Intel-SDM-Kantensteckverbinder bietet Zugriff auf folgende Schnittstellen:

• HDMI 2.0

• USB 3.0

• 2 x I²C

• SPI

• UART

Weitere Details bietet der Raspberry Pi Product Brief. Das Raspberry Pi Smart Display Module kostet etwa 32 Euro und ist über das Netzwerk von autorisierten Raspberry-Pi-Händlern erhältlich. Das Raspberry Pi Compute Module 5 ist separat erhältlich.

Wer mehr über das Smart Display Module oder über Unternehmen erfahren möchte, die den SDM-Formfaktor unterstützen, kann sich über das Kontaktformular auf Raspberry Pis Website an das Vertriebsteam wenden. (mk)
