Flexible Messbox Neue Digitizer-Serie mit 12 Bit bietet sechs oder zwölf Kanäle

Anbieter zum Thema

Spectrum Instrumentation GmbH

SAB Bröckskes GmbH & Co KG

ET System electronic GmbH

MES Electronic Connect GmbH & Co. KG

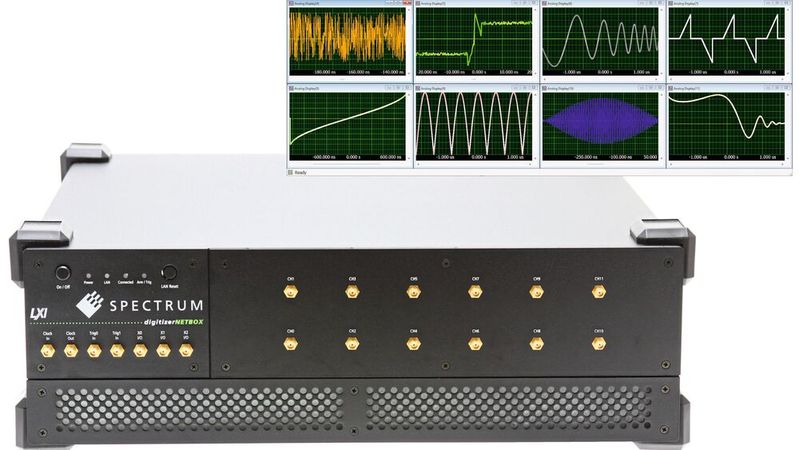

Die DN6.33x-Digitizer ergänzen die Netbox-Serie von Spectrum Instrumentation. Sie unterstützen bis zu sechs Kanäle bei einer Abtastrate von 10 GS/s oder bis zu zwölf Kanäle bei 5 GS/s. Die Messinstrumente werden lediglich über ein Ethernet-Kabel von PC, Laptop oder Netzwerk gesteuert.

Die Digitizer der Serie DN6.33x von Spectrum Instrumentation bieten eine 12-Bit-Auflösung und entweder sechs Kanäle bei 10 GS/s oder bis zu zwölf Kanäle bei 5 GS/s. Damit sind sie ideal für Anwendungen, bei denen präzise und schnelle Signalverarbeitung erforderlich ist.

Starke Leistung und Flexibilität

Die DN6.33x-Digitizer sind Teil der Netbox-Serie und zeichnen sich durch ihre Benutzerfreundlichkeit und Flexibilität aus. Ein einfaches Ethernet-Kabel genügt, um die Geräte von jedem PC, Laptop oder Netzwerk aus zu steuern. Jeder Kanal der DN6.33x-Digitizer verfügt über einen 12-Bit-A/D-Wandler mit Abtastraten von 3,2 GS/s, 6,4 GS/s oder 10 GS/s und entsprechenden analogen Bandbreiten von 1, 2 oder 3 GHz.

Außerdem sind verschiedene Varianten mit vier, sechs, acht, zehn oder zwölf Kanälen erhältlich. Werden nur ein oder zwei Kanäle benötigt, steht die kleinere Serie DN2.33x zur Verfügung.

Dank umfassender Softwareunterstützung und zahlreicher Hardwarefunktionen sind sie perfekt für automatisierte Tests und das gleichzeitige Erfassen mehrerer Signale geeignet. „Die Serie DN6.33x vereint Geschwindigkeit, Auflösung und einfache Integration,“ sagt Oliver Rovini, CTO bei Spectrum Instrumentation.

Hardware-Highlights

• Synchrone Signalerfassung: Alle Kanäle arbeiten exakt synchron, was die Präzision der Messungen erhöht.

• Eingangsbereiche: Vier unabhängig programmierbare Eingangsbereiche (±200 mV bis ±2,5 V) pro Kanal mit programmierbarem Offset bieten Flexibilität.

• Erweiterbarer Speicher: Standardmäßig bieten die Geräte eine Aufnahmedauer von 200 ms bei voller Geschwindigkeit, die auf 800 ms erweitert werden kann.

• Anschlussmöglichkeiten: Frontplattenanschlüsse für externen Takt, Trigger und Digital In/Out sind vorhanden.

Anwendungsszenarien

Die DN6.33x-Digitizer sind nicht nur für MIMO-Anwendungen in der Kommunikation und für Radaranwendungen geeignet, sondern auch für zeitkorrelierte Messungen in der Luft- und Raumfahrt sowie in der wissenschaftlichen Forschung. Dank der Software SBench 6 Professional können selbst große Datenmengen effizient verarbeitet und analysiert werden. Flexible Erfassungsmodi wie transient, multiple und optionale Blockmittelung erfasst in Kombination mit erweiterten Triggerfunktionen präzise seltene oder komplexe Ereignisse. Jeder Trigger verfügt über einen eigenen Zeitstempel, sodass Erfassungen viele Stunden oder nur Bruchteile einer Mikrosekunde auseinanderliegen können.

Beim Einbinden einer Netbox in automatisierte Testsysteme können Entwickler mit den kostenlosen SDKs eigene Programme in C++, Python, Matlab oder LabVIEW erstellen. Optionales Zubehör umfasst einen digitalen Pulsgenerator mit vier programmierbaren Ausgängen sowie 19-Zoll-Rack-Adapter.

Langlebigkeit und Support

Neben den technischen Spezifikationen bietet Spectrum Instrumentation Zuverlässigkeit und Unterstützung. Jedes Gerät wird mit einer fünfjährigen Gewährleistung ausgeliefert, und es gibt kostenlose Software- und Firmware-Updates sowie direkten Support von Entwicklungsingenieuren während der gesamten Lebensdauer des Instruments. Für Langzeit-Testplattformen sind Service und Ersatzteile für mindestens 15 Jahre verfügbar. (heh)
