Aluminium-Elektrolytkondensatoren Mit hohem C/V-Wert im kleinen Gehäuse

Anbieter zum Thema

Vishay Intertechnology hat die Aluminium-Elektrolytkondensatoren der Serie 202 PML-ST mit Schraubanschlüssen vorgestellt. Die in elf Gehäusegrößen von 35 mm x 60 mm bis 90 mm x 220 mm erhältlichen Kondensatoren bieten hohe CV-Werte (Kapazität/Spannung) in kleineren Gehäusen als vorherige Produkte bei gleichzeitig höherer Rippelstrom-Belastbarkeit von bis zu 49,6 A, geringem ESR bis zu 2 mΩ und einer Lebensdauer von 10.000 h bei 85 °C.

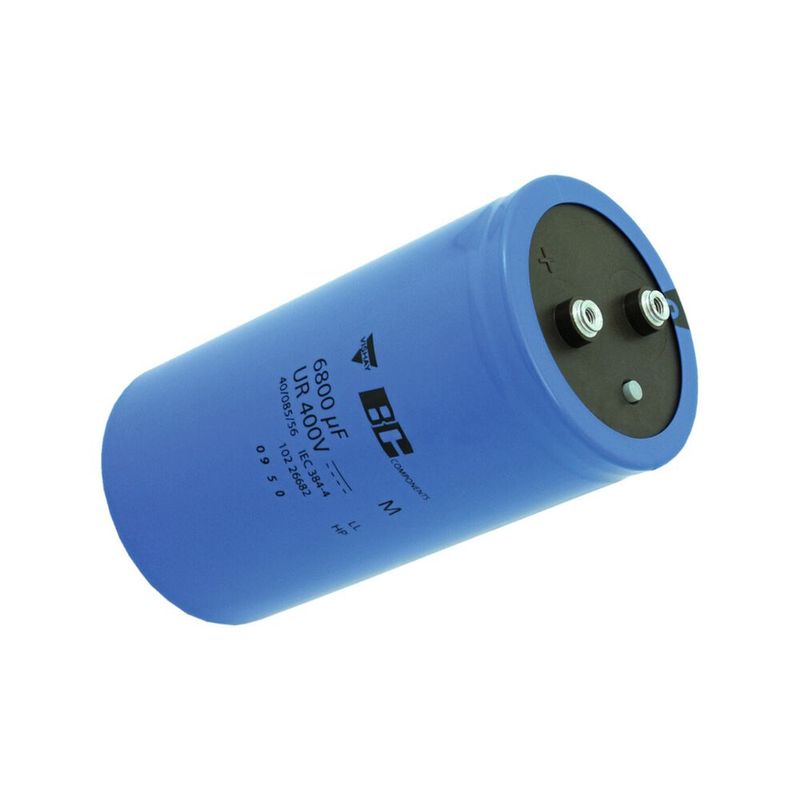

(Bild: Vishay)

Die Elektrolytkondensatoren verfügen über ein zylindrisches Aluminiumgehäuse, das mit einem blauen Schlauch isoliert ist, sowie ein Druckventil in der Anschlussscheibe. Sie bieten hohe CV-Kombinationen von 56.000 µF bei 200 V bis 15.000 µF bei 450 V. So ist beispielsweise ein Kondensator mit einem CV-Wert von 2.200 µF/400 V, der bisher in der Gehäusegröße 65 mm x 105 mm erhältlich war, jetzt in der Gehäusegröße 50 mm x 105 mm verfügbar. Bei CV-Werten mit einer ähnlichen Gehäusegröße wie die Vorgängerserie bieten die neuen Kondensatoren einen verbesserten Rippelstrom und einen geringeren ESR. Beispielsweise weist ein Kondensator mit einem CV-Wert von 4700 µF/400 V eine um 12 Prozent höhere Rippelstrom-Belastbarkeit und einen um 16 Prozent niedrigeren ESR-Wert auf.

Artikelfiles und Artikellinks

Link: Zu Vishay
