Erhöhte Fingersicherheit von +5 mm

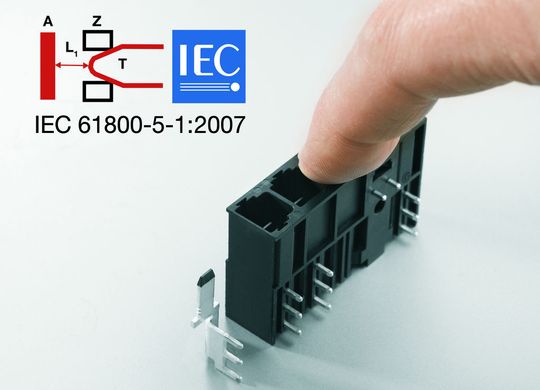

Die Forderung nach erhöhter Fingersicherheit wurde in den drei Produktfamilien „SL/BL 7.62 IT MF“, „SV/BVZ 7.62 IT MF“ und „SU/BUZ 10.16 IT MF“ umgesetzt. Die Leiterplattensteckverbinder weisen die +5,5 mm Fingersicherheit nach IEC 61800-5-1:2007 für 400 V gegen Erde auf. Die Stiftleisten sind mit einem voreilenden PE-Kontakt ausgestattet. Diese erfüllen in Verbindung mit den jeweiligen Buchsenleisten die Forderungen der UL 1059, 600 V Class C. Alle Steckverbinder der IT-Versionen genügen der IEC 61800-5-1 mit 400 V gegen Erde im Fehlerfall.

Im ungesteckten Zustand der Stiftleisten wird eine Basis-Fingersicherheit von >1 mm mit einem Druck von 20 N auf dem Prüffinger gewährleistet. Um eine zuverlässige Fingersicherheit der großen Stiftleisten im Raster 10,16 mm zu garantieren, sind die Stiftenden mit einem Isolierstoff umspritzt (Bild 4). Ein weiteres Sicherheitsdetail stellt der intuitiv bedienbare, selbstverriegelnde Einhand-Sicherheitsflansch dar.

Als Mittelflansch ausgelegt reduziert diese Verriegelungsart den Platzbedarf im Vergleich zu herkömmlichen Lösungen um eine Rasterbreite. Die automatische Verriegelung beim Stecken stellt einen zuverlässigen Betrieb sicher. Applikationsabhängig kann sich der Einhand-Sicherheitsflansch an unterschiedlicher Position in der Stift- bzw. Buchsenleiste befinden.

Folgende Varianten sind im Programm: Einhand-Sicherheitsflansch an Position zwei, drei oder vier innerhalb des Steckverbinders. Als Anschlusssystem kommt in allen drei Produktfamilien der Zugbügel- (Schraub-) Anschluss zum Einsatz. Die Familie „SV/BV 7.62 IT MF“ ist zusätzlich in Push-in-Anschlusstechnik erhältlich. Das Zugbügelsystem ist wartungsfrei, rüttel- und vibrationssicher sowie gasdicht.

Der Isolierstoff der Steckverbinder

Die drei Produktfamilien für das IT-Netz werden aus dem Isolierstoff PBT (thermoplastischer Polyester), PBT GF (glasfaserverstärkter thermoplastischer Polyester) oder PA GF (Polyamid, glasfaserverstärkt) gefertigt. Die Brennbarkeitsklassen genügen in jedem Fall UL 94 V-0.

Mit dem Softwaretool Galaxy kann der Entwickler die Omnimate-Power-Steckverbinder individuell gestalten – angefangen bei der passenden Farbgebung über die anwendungsgerechte Beschriftung bis zur speziellen Modifikation oder Entwicklung.

*Horst Kalla ist Referent Fachpresse bei Weidmüller in Detmold.
