Arbiträr-/Funktions-Generator mit einem Signal-Jitter von 200 ps

Die beiden Einsteiger-Generatoren DG800 und DG900 von Rigol bieten dank einer speziellen Technk einen Signal-Jitter von 200 ps.

Anbieter zum Thema

Rigol Technologies EU GmbH

Schulz-Electronic GmbH

Franz Binder GmbH + Co. Elektrische Bauelemente KG

ept GmbH

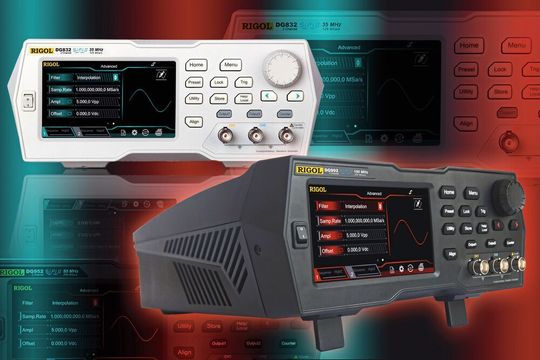

Messtechnik-Hersteller Rigol erweitert seine Arbiträren Funktionsgeneratoren und stellt zwei Geräteserien vor. Dabei handelt es sich um die beiden Einsteiger-Modelle DG800 und DG900. Sie kombinieren die Anwendungsfelder Funktionsgenerator, Arbiträrer Signalgenerator, Pulsgenerator, Harmonic-Generator, Analog/Digital-Modulation sowie Zählerfunktion. Neben der bisher genutzten Direct-Digital-Synthesizer(DDS)-Technik, die laut Hersteller sehr stabile, präzise, und minimal verzerrte Signale liefert, wird durch die Signal-Fidelity-Technik „SiFi“ der Signal-Jitter auf 200 ps gesenkt.

Zu den weiteren Spezifikationen der Serie DG800 gehören eine Bandbreite von 10 bis 35 MHz für Sinus- und Rechteck-Signale sowie ein Arbiträrer Kurvenform-Speicher mit 2 Mpts (Standard) und 16 Mpts (optional). Außerdem bietet er einen bzw. zwei voll funktionsfähige und unabhängige operierende Analog-Kanäle. Das Modell DG900 bietet 50 bis 100 MHz. Bei diesem Modell beträgt der Arbiträrer Kurvenform-Speicher 16 Mpts (Standard). Beide Modelle bieten eine vertikale Auflösung von 16 Bit und verschiedene Modulationsarten wie AM, FM, PM, ASK, FSK, PSK und PWM. Bedienen lassen sich beide Generatoren über ein Touch-TFT-Display mit 4,3 Zoll. Außerdem bieten beide Standard-Schnittstellen wie USB Host&Device, Option: USB-LAN-Adapter.

Verschiedene Modellvarianten

Die DG800-Serie ist in sechs Modellvarianten verfügbar, jeweils als 1- oder 2-Kanal-Geräte. Die DG900-Serie gibt es in drei Modelvarianten, jeweils als 2-Kanal-Geräte. Für beide Serien steht die UltraStation-Software zur Verfügung. Beide Modellreihen sind als lüfterlose und damit geräuscharme Geräte ausgelegt. Als Besonderheit ist die Ausgabe von RS232-, PRBS- und DualTone-Signalen standardmäßig integriert.
