Effiziente Test-Umgebung für zuverlässige Netzwerke

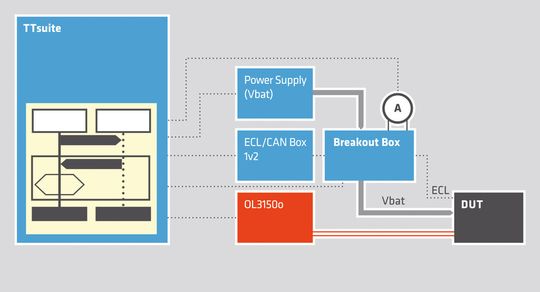

Bild 2: Test-Setup der ECL-Test-Automatisierung
(Bild: Ruetz System Solutions)

TTsuite kann jegliche Art zusätzlicher Tools betreiben, die für das Test-Setup benötigt werden. In diesem Fall steuert TTsuite die ECL/CAN-Box und die Breakout-Box mit dem OptoLyzer und einer Stromversorgung (Bild 2). Der MOST-Bus des Test-Setups wird mit Hilfe des OptoLyzers angesteuert. Der ECL-Bus wird durch die ECL/CAN-Box betrieben.

Die Breakout-Box ist ein Gerät zur Konfigurierung des Test-Setups. Diese Hardwareschnittstelle dient der Erweiterung der TTsuite-Test-Bench, um das Test-Setup automatisiert auszuführen, das in der Test-Spezifikation beschrieben wird. Die ECL/CAN-Box ist ein Gerät, um Wake-up- und Testsequenzen des ECL zu senden sowie aufeinanderfolgende Antworten des DUT zu empfangen, um sie über die Schnittstelle an die TTsuite zu schicken. Davon abgesehen können angebundene Steuergeräte von CAN-Nachrichten der ECL-Box aufgeweckt werden.

Detaillierte Dokumentation der Testergebnisse

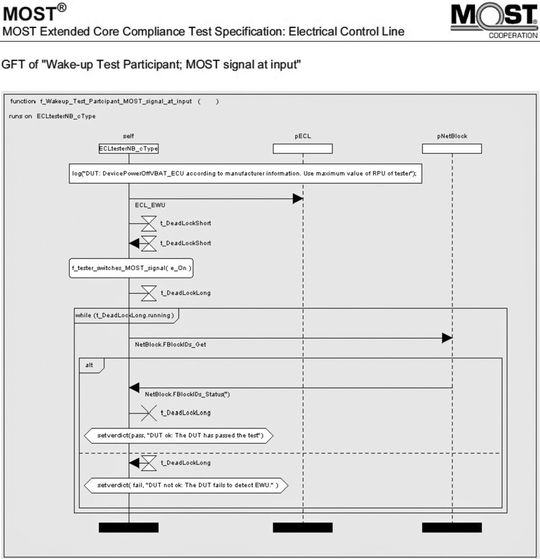

Bild 3: Die TTsuite erzeugt ein grafisches Testprotokoll, das dieselbe Struktur und das Aussehen hat wie der abgebildete Auszug aus der Testfall-Spezifikation der MOST Cooperation. Damit ist es sehr einfach, das Testprotokoll zu analysieren und zu verstehen und es mit der Test-Spezifikation zu vergleichen.
(Bild: MOST Cooperation)

Die Dokumentation der Testergebnisse ist fundamental für den Compliance-Verifikationsprozess. Sie soll eine detaillierte Dokumentation über das Verhalten des DUT enthalten sowie, falls notwendig, Empfehlungen für Verbesserungen. TTsuite liefert für den statischen Überblick einen Testbericht mit einem Diagramm der Testergebnisse. TTsuite erzeugt auch ein grafisches Testprotokoll, das dieselbe Struktur und das Aussehen wie die Testspezifikation der MOST Cooperation hat. Damit ist es sehr einfach, das Testprotokoll zu analysieren und zu verstehen und es mit der Test-Spezifikation zu vergleichen (Bild 3).

Weltweite Vergleichbarkeit der Testergebnisse

Dieses neue, voll-automatisierte ECL-Test-System garantiert weltweite Vergleichbarkeit in Bezug auf die Testergebnisse. Die Vorteile dieses Testsystems sind offensichtlich: Ausführbare Test-Spezifikationen, detaillierte Dokumentation der Testergebnisse sowie leicht zu analysierende Testprotokolle liefern Transparenz und erlauben die eindeutige, klare Kommunikation zwischen Tester und Entwickler – gleichgültig ob der Test bei einem MCTH oder am Entwicklungsstandort zusammen mit dem Entwickler durchgeführt wird. Die Geräte können mit diesem Testsystem vom Entwicklungsbeginn an über betriebsinterne Tests validiert werden.
