Embedded Board Kleines Embedded-System, etwa für intelligente Kameras

Entwickler kennen diese Herausforderung: Ein Embedded-System für den Einbau z.B. in intelligente Kameras, Automaten, Messsysteme oder mobile Roboter muss nicht nur besonders kompakt, sondern auch leistungsstark sein.

Anbieter zum Thema

Kurz-Industrie-Elektronik GmbH

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

congatec GmbH

Spectra GmbH & Co. KG

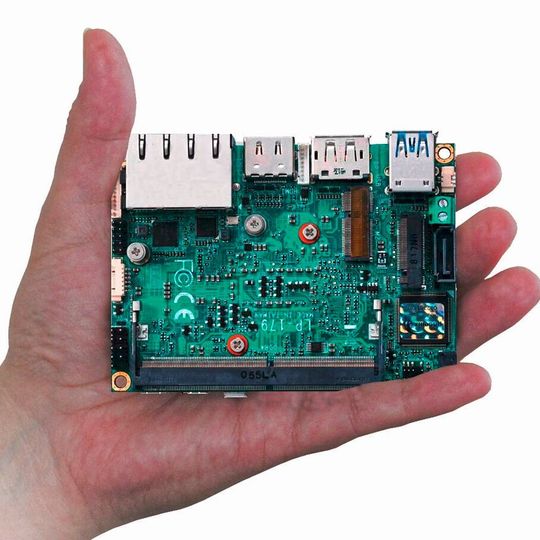

Ist ein leistungsstarkes, aber kleines Embedded Board gefordert, bietet sich das industrielle Pico-ITX Board LP-1797 von Spectra mit den kompakten Abmessungen von nur 100 mm x 72 mm an.

Es basiert auf Intels Prozessor Core i7-1185G7E (Tiger Lake) mit vier Kernen und einer Taktfrequenz von 1,8 bis 4,4 GHz bei einer TDP von lediglich 15 Watt. Der Arbeitsspeicher ist über einen SO-DIMM-Steckplatz vom Typ DDR4-3200 bis auf 32 GB ausbaubar. Für eine bessere Wärmeableitung wurde die CPU auf der Rückseite der Platine verbaut. Von dort aus kann sie direkt über einen Kühlkörper oder über das Gehäuse gekühlt werden.

Eine Bildausgabe in 4K-Qualität wird von einer mit insgesamt 96 Recheneinheiten bestückten GPU vom Typ Intel Xe gewährleistet. Für den Anschluss von Displays ist je ein HDMI- und DisplayPort integriert. Ein VGA-Port wird über einen internen Pin-Header realisiert.

Für Konnektivität im Netzwerk sorgen Intels I219-LM mit 1 GBit/s und Intels I225-LM mit 2,5 GBit/s. Erweiterungen werden mit Hilfe eines M.2-2280-Steckplatzes für NVMe-SSDs mit PCIe 4.0 und eines M.2-2230-Steckplatzes für Wi-Fi- oder Bluetooth-Module umgesetzt. Außerdem stehen folgende Schnittstellen bereit: zwei USB 3.2, zwei USB 2.0, in SATA3 sowie zwei RS-232.
