Raspberry-Pi-Zubehör „Just A Pi“: Carrierboard in gleicher Größe wie Raspberry Pi CM5

Von Margit Kuther 1 min Lesedauer

Anbieter zum Thema

Bürklin GmbH & Co. KG
congatec GmbH
Apacer Technology B.V.

Carrierboards für das Industriemodul Raspberry Pi Compute Module 5 sind meist größer als das Modul selbst. Ein Ärgernis, gerade wenn wenig Platz vorhanden ist. Eine Alternative ist „Just A Pi“ von ARK Electronics.

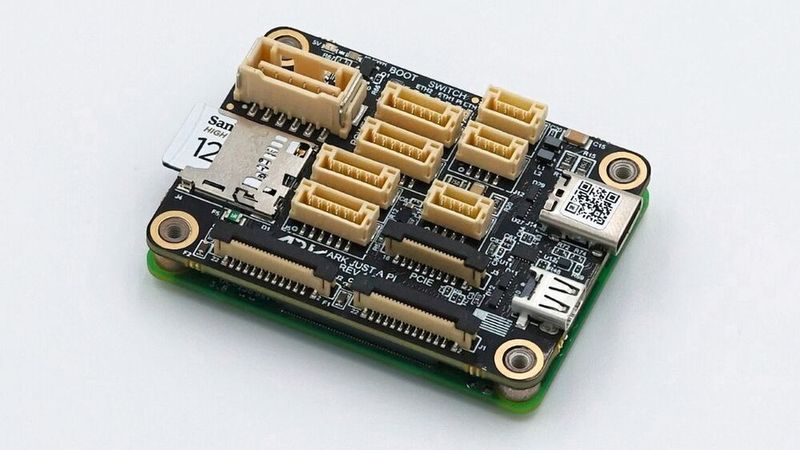

Duo: Carrierboard „Just A Pi“ (oben) mit kaum sichtbarem Raspberry Pi CM5(Bild: ARK Electronics)
Duo: Carrierboard „Just A Pi“ (oben) mit kaum sichtbarem Raspberry Pi CM5
(Bild: ARK Electronics)

Ein Vorteil des Raspberry Pi Compute Module 5 (CM5) ist der kompakte Formfaktor. Die Trägerplatine „Just A Pi“ passt sich perfekt an die Maße des Raspberry Pi Compute Module 5 an und ermöglicht so mehr Leistung und Funktionen auf kleinstem Raum. „Just A Pi“ eignet sich etwa für Robotik, Drohnen und Autopilotsysteme.

Die technischen Daten des „Just A Pi“

Trotz der geringen Maße von 4,0 x 5,5 x 1,31 cm bietet „Just A Pi“ etliche Ein- und Ausgänge. Mehrere JST-GH-Steckleisten ermöglichen den Zugriff auf UART-, SPI-, PWM- und GPIO-Signale, was die Anbindung an Flugsteuerungen, Sensoren und andere Peripheriegeräte vereinfacht. Desweiteren vorhanden sind ein PCIe-Anschluss, der der Pinbelegung des Raspberry Pi 5 entspricht, zwei MIPI-CSI-Kameraanschlüsse, ein Micro-HDMI-Ausgang, ein USB-C-3.0-Anschluss sowie ein dedizierter USB-2.0-Anschluss.

Ein integrierter Ethernet-Switch bietet Unterstützung für zwei externe Ethernet-Verbindungen über JST-GH-Anschlüsse. Der integrierte Switch basiert auf einem Microchip KSZ8794-Chip und unterstützt zwei 10/100-Mbps-Ethernet-Ports.

Der Lüfteranschluss entspricht dem Raspberry-Pi-5-Standard. Die Stromversorgung erfolgt über einen 6-poligen Molex-CLIK-Mate-Stecker. ARK empfiehlt eine 5-V-Stromversorgung, die mindestens 2 A liefern kann, wobei der tatsächliche Bedarf von den angeschlossenen Peripheriegeräten abhängt.

„Just A Pi“ läuft funktionsreduziert auch mit dem CM4

ARK hat den „Just A Pi“ für das Compute Module 5 entwickelt. Der Hersteller weist darauf hin, dass das Carrierboard auch mit dem Compute Module 4 genutzt werden kann, allerdings mit eingeschränkter Kompatibilität. Der MicroSD-Kartensteckplatz ist nur funktionsfähig, wenn Lite-Varianten des CM4 oder CM5 verwendet werden, die keinen integrierten eMMC-Speicher enthalten.

„Just A Pi“ im Bundle mit einem CM5 Lite und einer 64-GB-Pi-SD-Card kostet rund 475 $, der Preis des Solo-Carrierboards beträgt rund 335 $.

(mk)

(ID:50875594)
