Mikro-LED im Fahrzeug Matrix-Treiber steuert bis zu 16.384 LEDs einzeln an

Anbieter zum Thema

16.384 LEDs lassen sich über einen speziellen Matrix-Treiber ansteuern. Über integrierte Video-Schnittstellen lassen sich Lichtmuster generieren, um sie auf die Straße zu projizieren. Künftig sollen damit Premiumfahrzeuge ausgerüstet werden.

Fahrzeugscheinwerfer: Mirko-LED-Scheinwerfer können punktgenau die Straße ausleuchten udn sorgen damit für Sicherheit.
Fahrzeugscheinwerfer: Mirko-LED-Scheinwerfer können punktgenau die Straße ausleuchten udn sorgen damit für Sicherheit.
(Bild: (c) Cla78 - stock.adobe.com)

Vor drei Jahren kündigten Nichia Corporation und Infineon Technologies die gemeinsame Entwicklung einer High-Definition (HD) Light Engine mit mehr als 16.000 Mikro-LEDs für Scheinwerfer an. Jetzt bringen beide Unternehmen die branchenweit erste voll integrierte Mikro-LED-Light-Engine für hochauflösende adaptive Fernlichtanwendungen auf den Markt. Die Mikro-LED-Matrixlösung wird ab 2023 in einem deutschen Premiumfahrzeug zu sehen sein. Nähere Angaben machte das Unternehmen nicht.

Die µPLS micro-Pixelated Light Solution besteht aus 16.384 Pixeln. Sie ergänzt das bestehende Nichia-Portfolios an Beleuchtungslösungen für die Automobilindustrie. Yusuke Yamazaki, Head of Sales and Marketing Automotive, Nichia Europe sagt: „Die LED kombiniert eine hohe Auflösung mit hoher Lichtleistung“. Mit der Lösung ist nach eigenen Angaben ein viermal breiteres Sichtfeld mit deutlich höherer Lichtleistung möglich als im Vergleich zu anderen aktuellen HD-Matrix-Lichtlösungen auf Basis von Mikrospiegeln.

Das HD-Licht warnt den Fahrer vor Gefahren, indem es Personen oder Objekte auf oder neben der Straße hervorhebt. Es projiziert Markierungen auf die Straße, um den Fahrer durch eine Baustelle oder eine Kreuzung zu leiten. Darüber hinaus arbeiten Funktionen wie das blendfreie Fernlicht oder das Abbiegelicht präziser und reibungsloser als bei aktuellen adaptiven Fernlichtlösungen.

LED-Chip thermisch überwachen

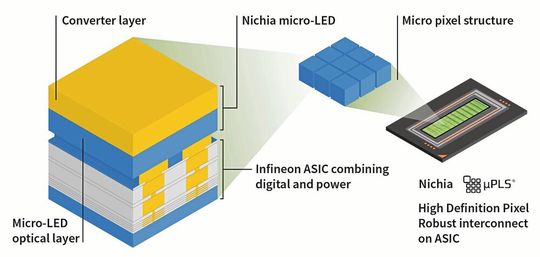

Die µPLS micro-Pixelated Light Solution mit 16.384 Pixeln von Nichia und Infineon kombiniert eine hohe Auflösung mit hoher Lichtleistung.
Die µPLS micro-Pixelated Light Solution mit 16.384 Pixeln von Nichia und Infineon kombiniert eine hohe Auflösung mit hoher Lichtleistung.
(Bild: Infineon)

„Der µPLS ist der erste voll integrierte LED-Matrix-Treiber der Industrie, der 16.384 LEDs ansteuern kann. Er kombiniert alle erforderlichen Mikro-LED-Treiberschaltungen mit umfangreichen Diagnosefunktionen und Hochgeschwindigkeits-Video- und Steuerschnittstellen“, sagt Andreas Doll, Senior Vice-President und General Manager der Business Unit Body Power der Automotive Division von Infineon. Der integrierbare LED-Matrix-Treiber soll dank seiner Effizienz die Reichweite von elektrisch angetriebenen Fahrzeugen erhöhen.

Die HD-Light-Engine vereint die Mikro-LED-Techik von Nichia mit integrierten LED-Treiber-IC von Infineon. Alle 16.384 Mikro-LEDs lassen sich einzeln mit Pulsweitenmodulation (PWM) ansteuern. Darüber hinaus überwacht der Treiber-IC jede Mikro-LED separat und überwacht die Chiptemperatur, womit eine verbesserte thermische Kontrolle möglich.

Videoschnittstelle für Lichtmuster

Integrierte Videoschnittstellen ermöglichen die Hochgeschwindigkeitsübertragung des Videosignals von der Einheit, die die Lichtmuster generiert. Im Gegensatz zu aktuellen HD-Matrix-Lösungen aktiviert der Treiber-IC von Infineon nur die LEDs, die tatsächlich für ein Lichtmuster benötigt werden.

Künftig werden kleinere und schlankere Scheinwerferdesigns möglich sein. Daneben erlaubt die HD-Light-Engine verschiedene Einstellungen, die werkseitig digital programmiert werden können. Alternativ können sie vom Fahrzeughersteller oder auf Wunsch vom Fahrer aktiviert werden. So können beispielsweise die unterschiedlichen Anforderungen von Links- und Rechtshändern berücksichtigt werden, was die Anwenderfreundlichkeit deutlich erhöht. Mit all diesen Funktionen reduziert die neue HD-Leuchte die Komplexität von Design und Produktion für Fahrzeughersteller erheblich.
