Gewinkelte Buchsen für bessere Schirmung

Yamaichi arbeitet kontinuierlich an der Erweiterung des Y-Circ-P-Produktportfolios. Neu sind Buchsen mit gewinkeltem Kontaktabgang, bei denen verschiedene Designs realisiert worden: Buchsen mit freiliegenden abgewinkelten Kontakten und gewinkelte Buchsen mit einem Gehäuse zur besseren Schirmung der Signale.

Anbieter zum Thema

ODU GmbH & Co. KG

Franz Binder GmbH + Co. Elektrische Bauelemente KG

Heitec AG

Das erste Design für die manuelle Montage ist mit den verschiedenen Buchsen für Frontmontage (WA), Rückseitenmontage (WD) und Front-Rückseitenmontage (WC) kombinierbar. Die Kontakte sind mit der Kennung FQ und MQ im Typ-Nummernschlüssel gekennzeichnet. Zur leichteren Konfiguration sind diese Kontaktarten im Produkt-Konfigurator verfügbar.

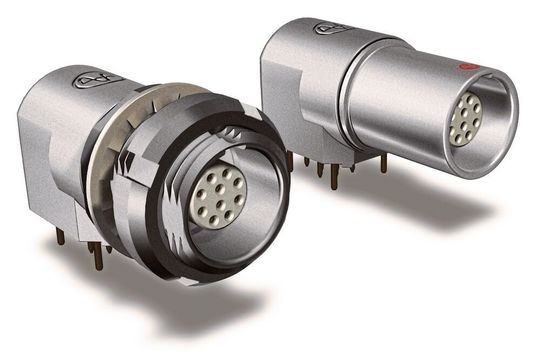

Zusätzlich sind in den Größen 09 und 12 gewinkelte Leiterplattensockel mit Gehäuse erhältlich. Sie können wahlweise mit der Gehäusewand verschraubt werden (Steckertyp WE) oder nur durch eine Öffnung im Gehäuse durchgeführt werden (Steckertyp WI). Das robuste Metallgehäuse schirmt auch empfindliche Signale gegen Störungen ab. Zur mechanischen Fixierung und Schirmübertragung können entweder Schrauben oder Lötpins gewählt werden. Die Typen sind in unterschiedlichen Polbildern und Größen verfügbar.
