FFT erkennt drei Probleme

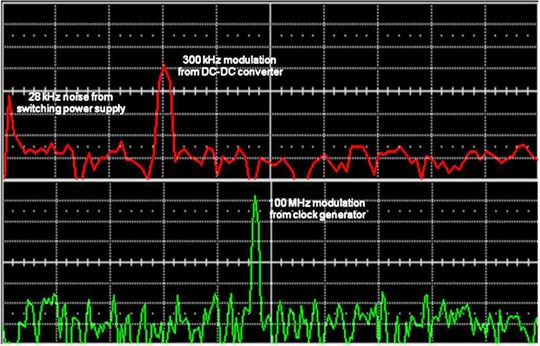

Mit der Messhilfe Kursoren lässt sich sofort erkennen, dass eine Störung die Datenflanken bei 300 kHz verschiebt (relativ zur lokalen Taktrate). Eine weitergehende Methode ist die FFT auf die Spur des TIE-Parameters. Die FFT deckt drei unterschiedliche Probleme (Bild 5) auf. Jedes davon hat fatale Auswirkungen auf die Erfüllung der PCI-Express-Standards. Zwei der Probleme treten bei niedrigen Frequenzen (Probleme mit der Stromqualität) auf, während das dritte von einem 100-MHz-Oszillator in der Schaltung erzeugt wird.

Sobald das Entwicklungsteam die Quellen des Rauschens identifiziert hat, die den seriellen Datenstrom beeinflussen, gilt es nun herauszufinden, wie dieses Rauschen ins Signal gekommen ist und wie es sich herausfiltern oder eliminieren lässt. In einigen Fällen ist es sinnvoll, Kommandos mit langsamen seriellen Datenbussen zu schicken, um schnelle serielle Datenpakete zu übertragens und dann die Resultate im System genau zu beobachten.

*Dr. Mike Lauterbach hat einen PhD in Hochenergie-Physik an der Yale-Universität. Er arbeitet seit 20 Jahren bei LeCroy in Chestnut Ridge/USA und veröffentlichte über 30 Schriften.
