Analoge Eigenschaften eines digitalen Kanals mit iCapture darstellen

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

EBV Elektronik GmbH & Co. KG

ET System electronic GmbH

Tektronix UK Ltd

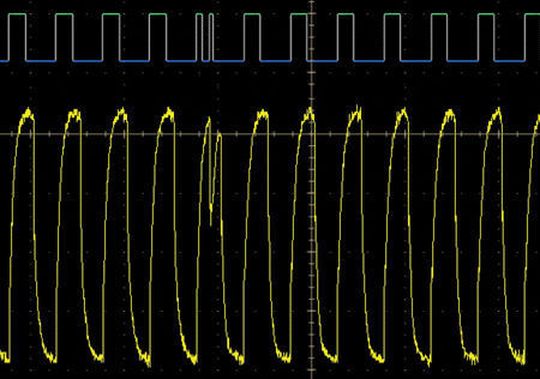

Signale analog und digital darstellen

In den Oszilloskopen der Serie MSO70000 von Tektronix wurde eine Analog-MUX-Funktion mit der Bezeichnung iCapture eingeführt: Ein Signal, das an einen der 16 logischen Tastkopfanschlüsse angeschlossen ist, lässt sich gleichzeitig in analoger und digitaler Darstellung anzeigen. Die iCapture-Funktion hat zwei wesentliche Vorteile:

• Zur Darstellung von Signalen auf der analogen und der digitalen Ebene ist keine doppelte Tastkopfmessung erforderlich. Dadurch wird eine optimale Signalgüte des Prüflings sichergestellt, indem die durch die Testausrüstung eingeführte kapazitive Last reduziert wird.
• Verbessertes Timing und höhere Präzision, die auf allen 16 digitalen Kanälen zur Verfügung stehen. Der Anwender kann das analoge Signal über die Standard-Benutzerschnittstelle des Oszilloskops einschalten.

Tastkopflast um die Hälfte reduzieren

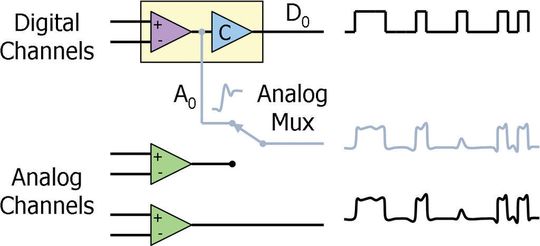

Dank iCapture konnte Tektronix das Problem von doppelten Tastkopfmessungen, für je eine analoge und eine digitale Messung, beseitigen. Nun wird ein Tastkopf für die Messung des analogen sowie des digitalen Aspekts des Signals verwendet. Ein analoger Multiplexer wählt bis zu vier der Eingangssignale für die analoge Darstellung aus.

Die digitale Funktionalität wird davon nicht berührt. Zusätzliche Störungen auf das Signal werden so vermieden. Der Anschluss von nur einem Tastkopf an jeden Signalpunkt reduziert die Tastkopflast um mindestens die Hälfte. Nach dem Puffern wird das Signal entlang dem Tastkopfkabel weitergeleitet und in analoge und digitale Pfade geteilt. Durch die Teilung im Tastkopfempfänger bedeutet, dass die zusätzliche kapazitive Last auf dem Signal von einem zusätzlichen zweiten Anschluss um das 20- bis 100-fache geringer ausfällt, als wenn der Anschluss direkt am Testpunkt gemacht worden wäre.
