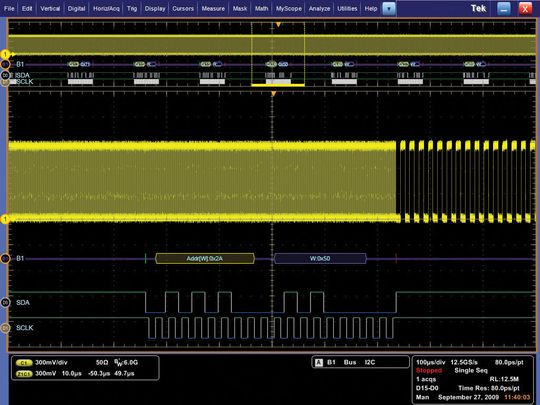

Analoge Eigenschaften eines digitalen Kanals mit iCapture darstellen

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

EBV Elektronik GmbH & Co. KG

ET System electronic GmbH

Tektronix UK Ltd

Drei Hauptfunktionen eines Mixed-Signal-Oszilloskopes

Es ist von großer Wichtigkeit, die Vorgänge der einzelnen Komponenten genau zu synchronisieren. Das Prüfsystem muss deshalb in der Lage sein, genaue Angaben zum Zeitverhalten und zur Signalintegrität (SI) zu machen und gleichzeitig Daten auf einer höheren Abstraktions- und Analyseebene darzustellen und zu analysieren.

Ein Mixed-Signal-Oszilloskop (MSO) bietet analoge Signalcharakterisierung mit digitalen Busereignis- und Zeitanalysen. Analoge und digitale Mixed Designs und Validierungen profitieren von den drei Hauptfunktion eines MSO:

• Bestimmung der Zeitbezüge
• Datenzustände und
• Bedeutung der Daten.

Probleme mit der kapazitiven Last

Allerdings kommt es zu einem Problem, wenn der Techniker Darstellungen desselben Signals auf analoger sowie digitaler Ebene benötigt. Es wäre leichter, Analog- und Digitaltastköpfe des Geräts an den Prüfling anzuschließen und das Signal auf beiden Ebenen zu betrachten. Während diese Vorgehensweise bei einigen Signalen möglich ist, kann die Zunahme der kapazitiven Last des Tastkopfes auf dem Signal so groß sein, dass die Fehler sowohl bei den logischen als auch den analogen Messungen zu groß werden.

Des Weiteren steht in vielen Fällen kein Platz mehr zur Verfügung, um zwei Tastköpfe auf jedem der zu untersuchenden Signale anzubringen. Die geringe Größe der Bauelemente, die Vielzahl der zu testenden Punkte auf der Platine und der Umstand, dass jeder Tastkopf eine kapazitive Last hinzufügt, welche die Betriebseigenschaften des Geräts verändert, sind alles Faktoren, die Messungen mit mehreren Tastköpfen erschweren.

Tastkopflösungen müssen unter dem Gesichtspunkt minimaler kapazitiver Last entwickelt werden, damit der Techniker die Signale von seinem Gerät korrekt und einfacher messen kann.
