Neuer Halbleiter aus der Familie der Kohlenstoffnitride

Anbieter zum Thema

Maxon Motor GmbH

MTC Micro Tech Components GmbH

CTX Thermal Solutions GmbH

Helmholtz-Zentrum Berlin

Das Triazin-basierte graphitische Kohlenstoffnitrid (TGCN) ist ein Halbleiter, der sich für die Optoelektronik eignen sollte. Die Struktur ist zweidimensional und erinnert an Graphen. Anders als beim Graphen ist die Leitfähigkeit jedoch senkrecht zu den Ebenen 65-mal höher als in den Ebenen selbst.

Manche organische Materialien könnten ähnlich wie Siliziumhalbleiter in der Optoelektronik eingesetzt werden. Ob als Solarzellen, Leuchtdioden (LED) oder auch als Transistoren – wichtig ist dabei die sogenannte Bandlücke, also der Energie-Unterschied zwischen Elektronen im Valenzband (gebundener Zustand) und dem Leitungsband (beweglicher Zustand). Durch Licht oder eine elektrische Spannung lassen sich Ladungsträger vom Valenzband ins Leitungsband heben – so funktionieren im Prinzip alle elektronischen Bauelemente. Ideal sind Bandlücken zwischen einem bis zwei Elektronenvolt.

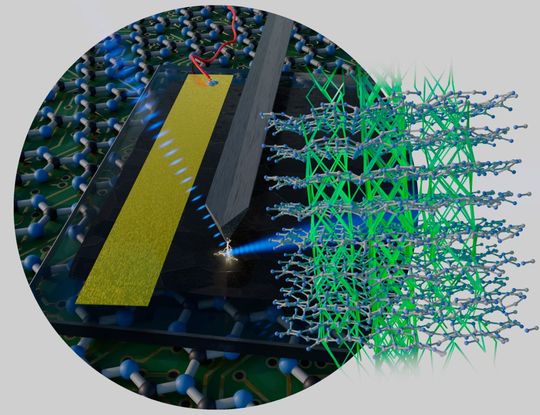

Ein Team um den Chemiker Dr. Michael J. Bojdys an der Humboldt-Universität Berlin hat ein neues organisches Halbleitermaterial aus der Familie der Kohlenstoffnitride synthetisiert. Das Triazin-basierte graphitische Kohlenstoffnitrid oder kurz TGCN besteht nur aus Kohlenstoff- und Stickstoff-Atomen und lässt sich als brauner Film auf einem Quarzsubstrat aufwachsen. Die C- und N-Atome bilden miteinander sechseckige Waben, ähnlich wie im Graphen, das aus reinem Kohlenstoff besteht.

Wie bei Graphen ist auch beim TGCN die kristalline Struktur zweidimensional. Bei Graphen ist die Leitfähigkeit in der Ebene jedoch exzellent, senkrecht dazu sehr schlecht. Bei TGCN ist es genau umgekehrt: die Leitfähigkeit senkrecht zur Ebene ist rund 65-mal größer ist als in der Ebene selbst. Mit einer Bandlücke von 1,7 Elektronenvolt ist TGCN ein guter Kandidat für Anwendungen in der Optoelektronik.

Laserexperiment zeigt Transportprozesse im Detail

Der HZB-Physiker Dr. Christoph Merschjann hat daraufhin im Laserlabor JULiq, einem Joint Lab zwischen HZB und Freie Universität Berlin, die Transporteigenschaften in Proben aus TGCN mit zeitaufgelösten Absorptionsmessungen im Femto- bis Nanosekundenbereich untersucht. Solche Laserexperimente ermöglichen es, die makroskopische Leitfähigkeit mit mikroskopischen Transportmodellen zu verknüpfen. Aus den Messdaten konnte er ableiten, wie die Ladungsträger durch das Material diffundieren. „Sie verlassen die sechseckigen Waben aus Triazin-Einheiten nicht horizontal, sondern bewegen sich schräg zur nächsten Triazin-Einheit in der Nachbarebene. Sie bewegen sich entlang röhrenartiger Kanäle durch die Kristallstruktur.“

Dieser Mechanismus könnte erklären, dass die Leitfähigkeit senkrecht zu den Ebenen deutlich höher ist, als in den Ebenen. Allerdings reicht er vermutlich nicht aus, um den tatsächlich gemessenen Faktor von 65 zu erklären. „Wir haben die Transporteigenschaften in diesem Material noch nicht vollständig verstanden und wollen diese weiter untersuchen“, kündigt Merschjann an. Dazu wird der verwendete Aufbau im JULiq-Nachfolgelabor, dem ULLAS-Lab am HZB in Wannsee, für neue Experimente einsatzfähig gemacht.

„TGCN ist daher bislang der beste Kandidat, um gängige anorganische Halbleiter wie Silizium mit ihren teilweise kritischen Dotanden aus seltenen Elementen zu ersetzen“, sagt Michael Bojdys. „Unser Herstellungsverfahren, das wir in meiner Gruppe an der Humboldt-Universität entwickelt haben, führt zu flachen Schichten von halbleitendem TGCN auf isolierendem Quarzglas. Das ermöglicht Upscaling und einfache Device-Produktion.“
