Mit Multiplexern für akustische Oberflächenwellen-Filter sind mehrere Filterfunktionen in einem Modul integrierbar

Anbieter zum Thema

ROHM Semiconductor GmbH

ISH Ingenieursozietät GmbH

SCHURTER AG

TDK Electronics AG

Die gemultiplexten Frequenzbänder müssen entkoppelt sein

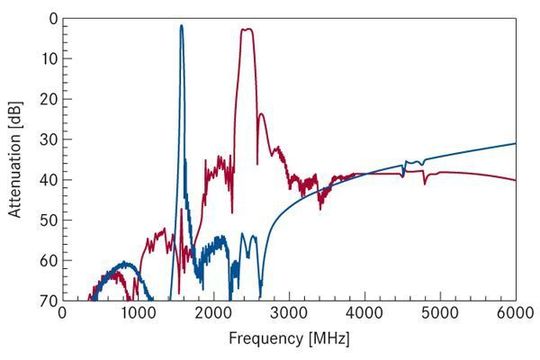

Ähnlich wie bei Duplexern für zellulare Frequenzbänder ist auch bei Duplexern für drahtlose Applikationen eine hohe Isolation zwischen den gemultiplexten Frequenzbändern wichtig. Besonders der GPS-Empfänger darf nicht von WLAN- oder BT-Übertragungssignalen gestört werden. Bild 4 zeigt den Dämpfungsverlauf und die gute Isolation der BT- und GPS-Pfade von LU33.

SAW-Multiplexer als Bestandteil voll integrierter Modullösungen

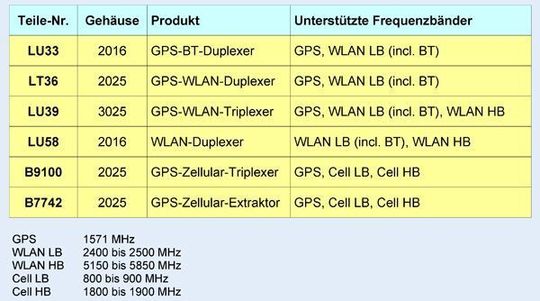

Um den künftigen Einsatz der Combo-ICs für komplementäre Verbindungstechniken umfassend zu unterstützen, entwickelt EPCOS derzeit eine neue Produktfamilie von SAW-Multiplexern. Die Tabelle gibt einen Überblick über diese künftige Produktfamilie. Diese neuen Produkte bieten den Kunden eine wesentliche Vereinfachung von Designs im Vergleich zu bisherigen diskreten Lösungen. Außerdem werden diese Bauelemente Bestandteil von voll integrierten Modullösungen von TDK-EPC sein.

Die Duplexer LU33 und LT36 sind für GPS in Kombination mit 2,4-MHz-ISM-Band-Applikationen gedacht. Sie unterscheiden sich im Wesentlichen dadurch, dass der LU33 BT Class 1.5 Tx-Leistung von maximal +15 dBm handhaben kann, während der LT36 für eine WLAN-Leistung bis zu +23 dBm ausgelegt ist. Die Module LU39 und LU58 wurden für Dualband-WLAN-Applikationen entwickelt. Der Triplexer LU39 erlaubt es sowohl GPS als auch beide WLAN-Bänder mit nur einer Antenne zu empfangen. Die Multiplexer B9100 und B7742 sind für den Einsatz mit zellularen Transceivern geeignet, in die GPS bereits integriert ist.

*Patric Heide ist Director Complementary Wireless Solutions, Bernardo Knoblich Product Marketing Manager for Connectivity SAW Products bei EPCOS in München.
