Keramik-Kondensatoren Hohe thermische Belastbarkeit

Anbieter zum Thema

Mit der X8G-150-°C-Erweiterung ergänzt Kemet sein Hochtemperatur-Dielektrikum-Klasse-I-Portfolio.

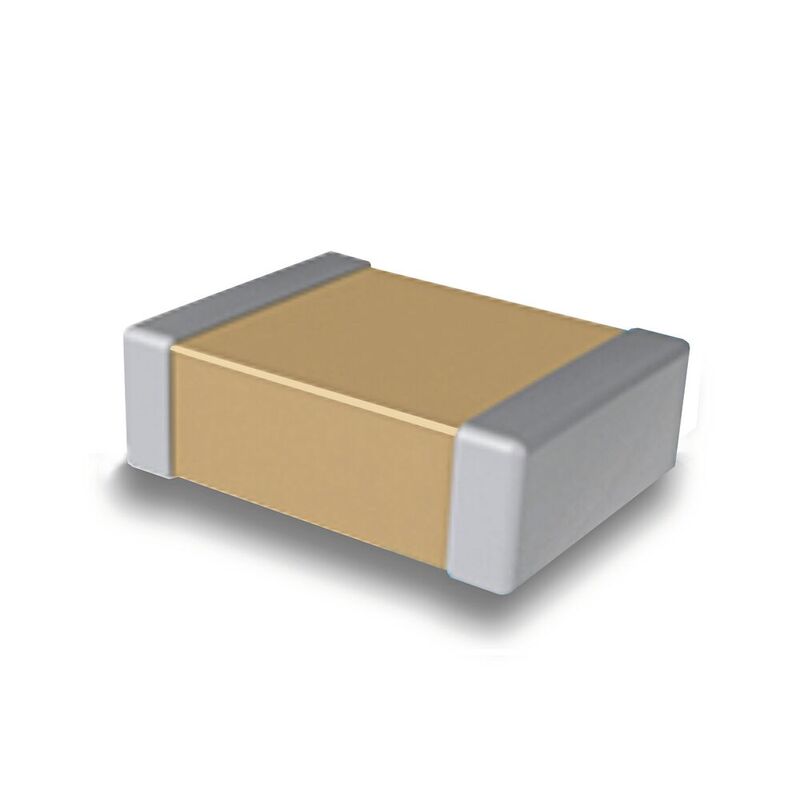

Die X8G-150-°C-Erweiterung ergänzt das Hochtemperatur-Dielektrikum-Klasse-I-Portfolio von Kemet.
Die X8G-150-°C-Erweiterung ergänzt das Hochtemperatur-Dielektrikum-Klasse-I-Portfolio von Kemet.
(Bild: Rutronik)

Der Kondensator ist ein robustes und zuverlässiges Bauteil für kritische Applikationen, die Stabilität bei höheren Betriebstemperaturen benötigen. Die X8G-Erweiterung zeigt keine Kapazitätsänderung in Abhängigkeit von der Spannung und weist lediglich minimale in Abhängigkeit von der Umgebungstemperatur auf. Es ist für Anwendungen zur Unterdrückung transienter Spannungen, sicherheitsrelevanter Schaltungen, zum Filtern und Entkoppeln sowie zum Bypass geeignet. Das Hochtemperatur-Dielektrikum Klasse I sowie weitere Produkte von Kemet sind bei Rutronik24 erhältlich.

Das Bauteil ist ein nicht-polares Element, das Installationsprobleme minimiert. Es ist für den Einsatz bei Temperaturen von –55 bis 150 °C geeignet und hat eine hohe Rippelstrom-Belastbarkeit sowie eine Kapazitätsänderung von ±30 ppm/K. Die verfügbare Kapazitätstoleranz erreicht ±0,10, ±0,25, ±0,5 pF, ±1, ±2, ±5, ±10 und ±20 Prozent.

Die rein matt verzinnte Anschlussoberfläche ermöglicht eine einfache Lötbarkeit. Optional ist das Bauteil auch mit „flexibler Anschlusstechnik“ verfügbar, die eine Übertragung von Spannungen von der Leiterplatte auf den starren Keramikkörper verhindert und so hilft Biegerisse, zu vermeiden, die zu Ausfällen mit niedrigen IR-Werten oder Kurzschlüssen führen können. Die DC-Spannungswerte betragen 10, 16, 25, 50, 100, 200 und 250 V.

Die Kondensatoren sind in den Gehäusegrößen 0402, 0603, 0805, 1206, 1210, 1812 und neu als 2220 nach EIA-Standard mit Kapazitätswerten von 0,5 pF bis 470 nF verfügbar.

Neben der kommerziellen Verwendung eignet sich das Bauteil für Anwendungen in rauen Umgebungen und für allgemeine Hochtemperaturanwendungen. Zusätzlich ist eine Version in Automobilqualität gemäß AEC-Q200 erhältlich. Der ESR und ESL sind dabei äußerst niedrig.
