gesponsertSecond Source bei LeistungshalbleiternEin zweiter MOSFET ist noch keine Alternative
5 min Lesedauer
Fetek will sich in Europa als anwendungsorientierter Anbieter von Silizium-Leistungs-MOSFETs und als zweite Bezugsquelle für Leistungshalbleiter etablieren. Technische Rekordwerte stellt das Unternehmen dabei nicht in den Vordergrund. Entscheidend sei vielmehr, dass Effizienz, thermisches Verhalten, Gehäuse, Lieferfähigkeit und Kosten zusammenpassen.

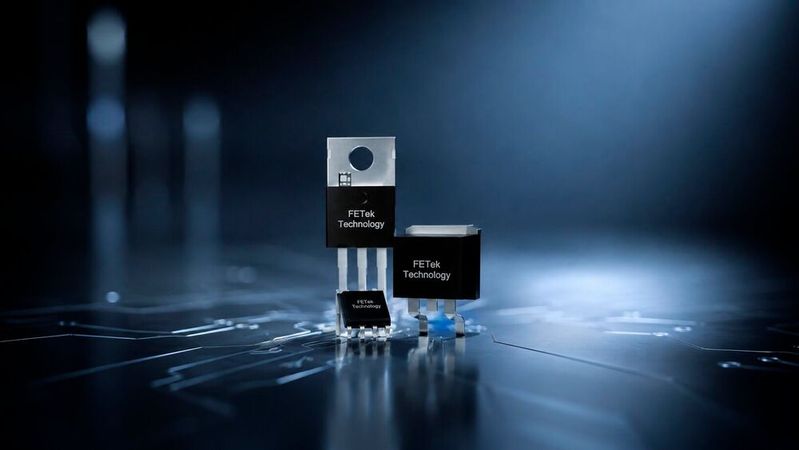

Fetek bietet Leistungs-MOSFETs in unterschiedlichen Gehäusebauformen an. Für eine geeignete Second Source reicht die mechanische und elektrische Ähnlichkeit allein allerdings nicht aus – entscheidend ist das Verhalten im konkreten Design.
(Bild: Fetek)
Wenn ein MOSFET ersetzt werden muss, beginnt die Suche schnell mit einigen vertrauten Werten: Sperrspannung, Strom, RDS(on), Gehäuse. Findet sich ein Bauteil mit ähnlichen Angaben, sieht die Sache zunächst einfach aus. Das Datenblatt allein entscheidet aber noch nicht, ob daraus wirklich eine Alternative wird.
Gate Charge, Kapazitäten, Schaltverhalten, thermische Eigenschaften und Safe Operating Area können sich unterscheiden. Was auf dem Papier ähnlich aussieht, kann sich im vorhandenen Design anders verhalten. Und selbst ein technisch passender MOSFET hilft wenig, wenn die neue Bezugsquelle einige Monate später ebenfalls nicht liefern kann.
Genau dort versucht sich Fetek einzuordnen. Das taiwanische Fabless-Unternehmen konzentriert sich nach eigenen Angaben derzeit vor allem auf Silizium-Leistungs-MOSFETs. Bemerkenswert ist weniger ein einzelner technischer Rekord als die Art, wie Fetek die eigene Entwicklungsaufgabe beschreibt. Es gehe nicht einfach darum, den RDS(on) weiter zu drücken oder schneller zu schalten. Gesucht werde vielmehr eine brauchbare Balance aus Effizienz, thermischem Verhalten, Gehäuse, Versorgung und Kosten.
Das klingt weniger spektakulär als viele Halbleiter-Roadmaps. Für ein reales Design kann es wichtiger sein.
Der beste Einzelwert hilft wenig, wenn der Rest nicht passt
Bei den aktuellen Entwicklungen stehen nach Angaben von Fetek MOSFETs für niedrige und mittlere Spannungen auf Basis der Shielded-Gate-Trench-Technologie im Mittelpunkt. Die jüngsten Generationen sollen niedrigere Leitverluste mit verbessertem Schaltverhalten, besserer thermischer Performance und einer größeren Safe Operating Area verbinden.
Ein niedriger RDS(on) bleibt dabei wichtig. Er reduziert die Verluste im leitenden Zustand. In einem schnell schaltenden Wandler ist er aber nicht der einzige Wert, der zählt. Auch die Gate-Ladung und das dynamische Verhalten des Transistors wirken sich auf die Verluste aus. Ein MOSFET kann deshalb an einer Stelle gewinnen und den Vorteil an einer anderen wieder teilweise verlieren.
Fetek beschreibt genau diese Balance als eines seiner zentralen Entwicklungsziele. Detaillierte Bauteilvergleiche hängen allerdings stark von der jeweiligen Anwendung, den Betriebsbedingungen und den Anforderungen des Designs ab. Einen konkreten Vorher-Nachher-Datensatz enthalten die schriftlichen Antworten nicht. Für Entwickler beginnt die eigentliche Bewertung deshalb beim konkreten Bauteil – mit RDS(on), Gate-Ladung, Schaltverhalten, thermischer Performance und Safe Operating Area.
KI ja – aber nur dort, wo Silizium passt

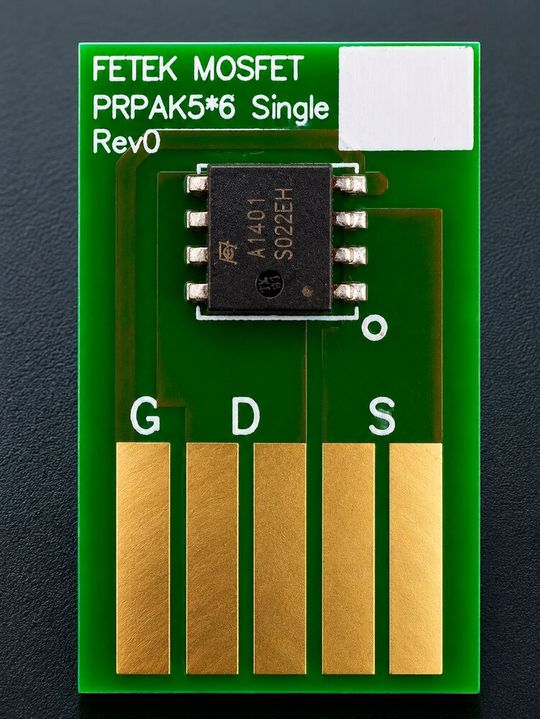

Ein Fetek-MOSFET auf einer Test- und Evaluierungsplatine. Solche Aufbauten ermöglichen es, das elektrische und thermische Verhalten eines Bauteils unter definierten Bedingungen zu untersuchen.
(Bild: Fetek)
Zu den Anwendungen der Low- und Medium-Voltage-MOSFETs zählt Fetek DC-DC-Wandler und Stromverteilung in PCs, Notebooks, Drohnen und Battery Backup Units. In KI-Infrastrukturen konzentriert sich das Unternehmen auf ausgewählte Leistungsstufen und nicht auf KI-Systeme im Allgemeinen.
Fetek macht daraus allerdings keine pauschale KI‑Geschichte. Für Rechenzentren nennt das Unternehmen konkrete Leistungsstufen wie DC-DC-Wandler, Power Distribution und Hilfsversorgungen. Dort treffen hohe Ströme und steigende Leistungsdichte auf begrenzten Bauraum und entsprechenden Kühlungsbedarf. Niedrige Verluste helfen – solange das Schaltverhalten ebenfalls zur Anwendung passt.
Daneben nennt Fetek neue Energiefahrzeuge, Robotik, Industrieautomation, Energieinfrastruktur, Luft- und Raumfahrt sowie klassische Informations- und Kommunikationstechnik als Märkte, die die Produktentwicklung beeinflussen sollen. Viel davon ist nicht exotisch. Es sind eher Anwendungen, in denen effiziente Stromwandlung inzwischen an immer mehr Stellen gebraucht wird.
Silizium soll dabei zunächst die Kerntechnologie bleiben. Höhere Spannungsklassen sowie SiC und GaN sieht Fetek nach eigenen Angaben als Teil seiner mittel- bis langfristigen Produktstrategie für Leistungshalbleiter. Für aktuelle Kundenanwendungen bilden Silizium-Leistungs-MOSFETs jedoch weiterhin die etablierte Kernplattform des Unternehmens.
Eine Second Source muss mehr können, als ähnlich aussehen
Für Europa rückt Fetek einen anderen Punkt stark in den Vordergrund: die Rolle als alternative Bezugsquelle. Das Unternehmen nennt Design-in-Unterstützung, technische Zusammenarbeit und Second-Source-Flexibilität ausdrücklich als Teil seiner Positionierung.
Gerade hier wird aus einer Einkaufsfrage wieder eine technische. Zwei MOSFETs mit ähnlicher Spannungsklasse und vergleichbarem RDS(on) müssen sich noch lange nicht identisch verhalten. Je stärker ein bestehendes Design auf ein bestimmtes Bauteil abgestimmt wurde, desto genauer muss die Alternative betrachtet werden.
Eine echte Second Source entsteht deshalb besser vor dem Engpass als währenddessen. Wenn ein Ersatz erst dann qualifiziert wird, wenn das ursprüngliche Bauteil bereits fehlt, wird aus dem vermeintlich einfachen Komponentenwechsel schnell ein Entwicklungsproblem.
Fetek will Kunden nach eigenen Angaben deshalb bei der Auswahl passender Alternativen unterstützen. Für einen Hersteller, der in Europa noch deutlich weniger bekannt ist als die großen etablierten MOSFET-Anbieter, dürfte genau dort eine der entscheidenden Aufgaben liegen. Wettbewerbsfähige Kosten können zunächst Interesse wecken. Für ein erfolgreiches Design-in sind jedoch das Verhalten des Bauteils, technische Unterstützung und eine zuverlässige Versorgung entscheidend.
Fabless heißt: Andere müssen fertigen

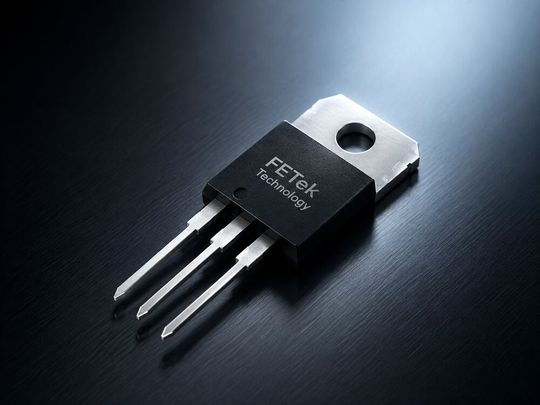

Silizium-Leistungs-MOSFET von Fetek. Das Unternehmen konzentriert seine aktuelle Entwicklung vor allem auf MOSFETs für niedrige und mittlere Spannungen und will dabei Leitverluste, Schaltverhalten und thermische Eigenschaften gemeinsam optimieren.
(Bild: Fetek)
Beim Thema Versorgung hat Fetek noch eine zusätzliche Hürde. Als Fabless-Unternehmen kann es Lieferfähigkeit nicht mit einer eigenen Waferfabrik begründen. Waferproduktion, Assembly und Test werden mit Fertigungspartnern organisiert.
Nach Angaben von Fetek beginnt die Kapazitätsplanung deshalb bereits beim Waferstart. Kundenbedarf und Forecasts sollen in die Planung einfließen. Anschließend verfolgt das Unternehmen Produktion und Liefertermine über Waferfertigung, Assembly und Test hinweg. Lagerbestände und eine möglichst frühe Kommunikation mit den Kunden sollen zusätzliche Flexibilität schaffen.
Ob dieses Modell eine größere Versorgungskrise tatsächlich abfedern kann, lässt sich aus den Angaben nicht beurteilen. Interessant ist ein anderer Punkt: Wer als zweite Quelle auftreten will, muss nicht nur ein elektrisch passendes Bauteil haben. Er muss auch erklären können, woher es in zwei oder drei Jahren kommen soll.
Für europäische Entwickler, die Fetek als zusätzliche Quelle qualifizieren sollen, dürfte diese Frage mindestens so wichtig werden wie ein weiterer Punkt Vorsprung beim RDS(on).
Vertrauen im europäischen Markt aufbauen
Simon Chang, Chairman und General Manager von Fetek. Im Interview erläutert er die Positionierung des Unternehmens bei Leistungshalbleitern und Second-Source-Strategien.
(Bild: Fetek)
Als europäische Zielmärkte nennt Fetek Industrieelektronik, Energiespeicher, Motorantriebe, DC-DC-Wandlung, Stromverteilung und ausgewählte E-Mobility-Anwendungen. In den kommenden drei bis fünf Jahren will das Unternehmen enger mit Entwicklern, Distributoren und Design-in-Partnern arbeiten und unter anderem auf PCIM Europe und electronica stärker sichtbar werden.
Damit beginnt allerdings erst der schwierigere Teil. Ein bislang wenig bekannter Halbleiterhersteller muss Entwickler dazu bringen, ein neues Bauteil zu prüfen, Muster bereitzustellen, technische Fragen zu beantworten und anschließend über Jahre zuverlässig zu liefern.
Vielleicht passt deshalb gerade die wenig spektakuläre Botschaft ganz gut zu Fetek. Das Unternehmen verspricht eine Alternative, bei der Technik, Preis, Unterstützung und Versorgung zusammenpassen sollen. Dazu zählt Fetek auch die anwendungsbezogene Auswahl geeigneter MOSFETs, die Zusammenarbeit beim Design-in und eine langfristige Planung der Versorgung.
Ob das gelingt, muss sich im jeweiligen Design zeigen.
Denn ein zweiter MOSFET auf der Stückliste ist noch keine Second Source. Dazu wird er erst, wenn man ihn im Ernstfall auch wirklich einsetzen kann. (sb)
