Digitales Inspektionsmikroskop mit Autofokus und Fokus-Stacking

Inspektionsmikroskop Digitales Inspektionsmikroskop mit Autofokus und Fokus-Stacking

06.08.2026 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Vision Engineering Ltd.

Jauch Quartz GmbH

N & H Technology GmbH

Eurocircuits GmbH

Vision Engineering hat mit Picozoom ein digitales Inspektionsmikroskop für industrielle Prüf- und Dokumentationsaufgaben vorgestellt. Das Tischsystem kombiniert motorisierten Zoom, Ein-Klick-Autofokus, Fokus-Stacking sowie integrierte Mess- und Berichtsfunktionen.

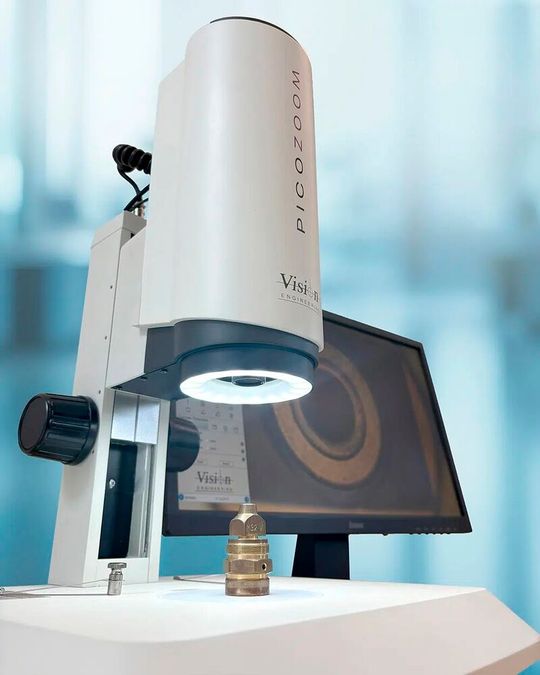

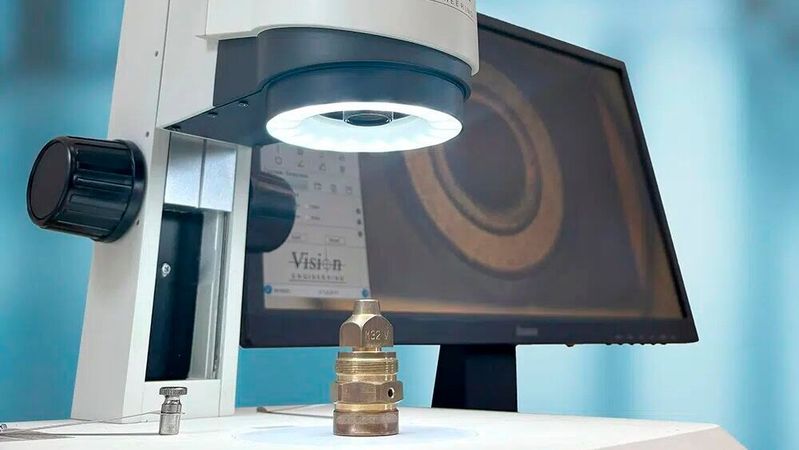

Mit motorisiertem Autofokus, Fokus-Stacking sowie integrierten Mess- und Berichtsfunktionen beschleunigt das neue Tischsystem Prüfungen und sorgt für eine konsistente Dokumentation.(Bild: Vision Engineering) — Mit motorisiertem Autofokus, Fokus-Stacking sowie integrierten Mess- und Berichtsfunktionen beschleunigt das neue Tischsystem Prüfungen und sorgt für eine konsistente Dokumentation.
(Bild: Vision Engineering)

Picozoom, das neue digitale Inspektionsmikroskop des Herstellers Vision Engineering, richtet sich unter anderem an Anwender in der Elektronik, Medizintechnik und Präzisionsfertigung. Der Hersteller positioniert das System zwischen einfachen USB-Mikroskopen und umfangreicheren digitalen Inspektionsplattformen. Prüf- und Qualitätsteams sollen damit Bilder aufnehmen, Messungen durchführen und Ergebnisse in einem durchgängigen Arbeitsablauf dokumentieren können.

Der motorisierte optische Zoom deckt einen Bereich von 0,7- bis 4,5-fach ab. Daraus ergibt sich laut Vision Engineering eine Systemvergrößerung von 18,9- bis 121,8-fach. Der Autofokus wird per Tastendruck ausgelöst. Dadurch können Anwender zwischen unterschiedlichen Bauteilen und Vergrößerungsstufen wechseln, ohne das Objektiv manuell wechseln oder nachfokussieren zu müssen.

Für die Beleuchtung verfügt das Mikroskop über eine quadrantenweise steuerbare LED-Beleuchtung. Damit lässt sich die Ausleuchtung an unterschiedliche Oberflächen anpassen. Nach Angaben des Herstellers sollen sich dadurch unter anderem Kanten, Markierungen und Details auf reflektierenden oder kontrastarmen Bauteilen besser beurteilen lassen.

Die Fokus-Stacking-Funktion kombiniert mehrere Aufnahmen aus unterschiedlichen Fokusebenen zu einem durchgehend scharfen Gesamtbild. Das kann insbesondere bei Bauteilen mit Tiefenwirkung, etwa Lötstellen, abgestuften Oberflächen oder Gewindeteilen, für die Dokumentation hilfreich sein.

Messwerte und Beschriftungen lassen sich direkt am Bildschirm erfassen. Zusätzlich können Anwender individuelle Berichte erstellen und Bilder sowie Prüfergebnisse zusammenführen. Dies soll die Nachvollziehbarkeit von Qualitätsprüfungen unterstützen.

Picozoom verfügt über HDMI-, USB-3.0- und LAN-Schnittstellen. Als Bildsensor kommt ein 2-Megapixel-CMOS-Sensor zum Einsatz, der Videoaufnahmen mit 1080p und 60 Bildern pro Sekunde ermöglicht. Die Stellfläche des Systems beträgt laut Hersteller 320 mm × 308,6 mm.

Als mögliche Einsatzfelder nennt Vision Engineering unter anderem die Prüfung von Leiterplatten und Lötstellen, die Wareneingangskontrolle, Fehleranalysen sowie Prüfaufgaben in der Medizintechnik, Luft- und Raumfahrt, Schweißtechnik und Forschung. (sb)

(ID:50920414)
