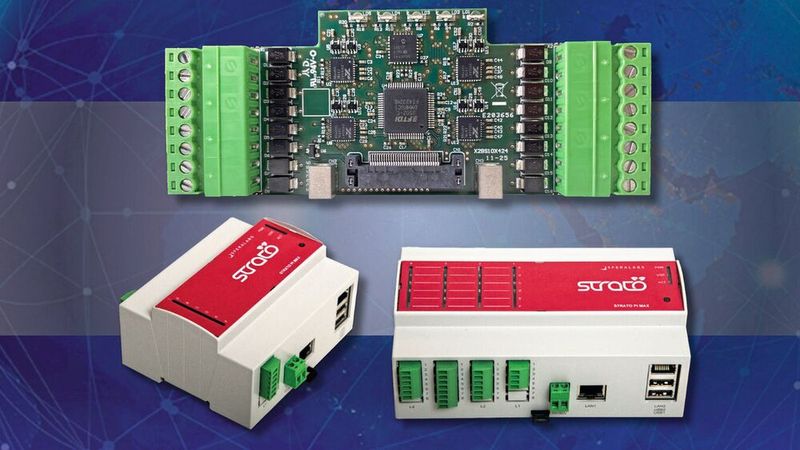

Embedded-Module Erweiterungsmodule Quad-RS-422- / RS-485 X2-Series für die Strato-Pi-Max-Plattform

Anbieter zum Thema

FAULHABER Antriebssysteme

Heitec AG

ISH Ingenieursozietät GmbH

Entwickelt für anspruchsvolle Kommunikationsanforderungen, bietet dieses Erweiterungsmodul von Sfera Labs vier unabhängig konfigurierbare Hochgeschwindigkeits-Schnittstellen, die RS-422, RS-485 Halbduplex und RS-485 Vollduplex Kommunikation unterstützen.

Dieses Erweiterungsmodul erweitert die Fähigkeiten des Strato Pi Max erheblich in der industriellen Steuerung, Gebäudeautomation, Energiemanagement, Transport und darüber hinaus. Es unterstützt beliebte Protokolle wie Modbus RTU und BACnet MS/TP und ermöglicht die nahtlose Integration mit einer Vielzahl von Geräten, darunter SPS (speicherprogrammierbare Steuerungen), HLK-Anlagen, Messgeräte, Sensoren und Beleuchtungssysteme.

Die integrierte Unterstützung von Strato Pi Max für IoT- und IIoT-Anwendungen wird weiter verbessert und bietet eine sichere, skalierbare Kommunikation mit modernen und älteren Feldgeräten.

Wesentliche Merkmale

• Vielseitige serielle Konnektivität – Jeder Kanal kann unabhängig als RS-422 oder RS-485 konfiguriert werden, um sich an gemischte Protokollumgebungen anzupassen und benutzerdefinierte Topologien mit einer Mischung aus Multidrop- und Punkt-zu-Punkt-Kommunikation zu ermöglichen.

• Signalintegrität und Diagnose – Inklusive wählbarer Abschlusswiderstände, Slew-Rate-Begrenzung und optionalem lokalem TX-Echo auf RS-485-Leitungen.

• Industrieschutz – Integrierter Schutz gegen elektrostatische Entladung (ESD) gewährleistet eine robuste Feldleistung.

• Status auf einen Blick – Frontplatten-LEDs zeigen die Stromversorgung der Platine sowie die RX- und TX-Aktivität pro Kanal für eine schnelle Diagnose an.

• Umfangreiche Protokollunterstützung & vielseitige Anwendungsmöglichkeiten

Mehrere Anschlüsse, maximale Flexibilität

• Mit vier einzeln konfigurierbaren Schnittstellen auf einem einzigen Modul können Benutzer:

• Kommunikationsleitungen über verschiedene Subsysteme hinweg isolieren und segmentieren.

• Kommunikationsstandards innerhalb derselben Anwendungsumgebung mischen.

• Redundanz und Failover-Einrichtungen für mission-kritische Anwendungen ermöglichen.

Beim Strato Pi Max XL, der bis zu vier Erweiterungssteckplätze unterstützt, können Benutzer bis zu 16 unabhängige RS-422/RS-485-Schnittstellen konfigurieren – ideal für dichte Multi-Bus-Einsätze. Dies eliminiert die Notwendigkeit für mehrere Module oder externe Adapter und reduziert die Systemkomplexität sowie den Platzbedarf. Für kleinere Installationen unterstützt der Strato Pi Max XS ein einzelnes Quad RS-422/RS-485 X2-Series-Erweiterungsmodul, das vier unabhängig konfigurierbare Hochgeschwindigkeits-Schnittstellen hinzufügt – alles in einem kompakten und robusten 6-Modul-DIN-Schienen-Controller.

Nahtlose Integration mit Strato Pi Max

Strato Pi Max ist der erfolgreiche modulare Industriecontroller von Sfera Labs, bekannt für seine hohe Konfigurierbarkeit und Vielseitigkeit. Dank der X2-Series-Erweiterungsmodule bietet er ein breites Spektrum an I/O-, Konnektivitäts- und USV-Optionen, die vielfältige Anwendungsanforderungen abdecken. Der Strato Pi Max XL unterstützt bis zu vier X2-Series-Erweiterungsmodule, während der kompaktere Strato Pi Max XS einen einzelnen Erweiterungssteckplatz bietet – ideal für kleinere Installationen. Strato Pi Max wird vom Raspberry Pi Compute Module angetrieben und bringt die Flexibilität und das Ökosystem des Raspberry Pi in industrielle Anwendungen. Als echter Industrial Raspberry Pi vereint er offene Architektur mit zertifizierter Zuverlässigkeit für anspruchsvolle Umgebungen.

Bewährte Plattform mit vielfältigen Funktionen

Kompatibel mit sowohl Strato Pi Max XS als auch XL-Varianten, wird das Quad RS-422 / RS-485 X2-Series-Erweiterungsmodul in eine robuste Plattform eingesetzt, die bekannt ist für:

• Modulare Erweiterbarkeit, einschließlich analoger/digitaler Ein-/Ausgänge, CAN- und USV-Platinen.

• Hybride CM4/5 + RP2040-Architektur, die die Leistung einer CPU mit der präzisen Steuerung eines integrierten Mikrocontrollers kombiniert.

• Fortschrittliches Energiemanagement, einschließlich stromsparender Betriebsmodi und unabhängiger Stromversorgungskontrolle für Subsysteme.

• Sicherheit und Zuverlässigkeit durch Secure Boot, Watchdog-Funktionalität und mehrere redundante Speicheroptionen.

Zusammen bieten der Strato Pi Max und das neue Quad RS-422 / RS-485 Erweiterungsmodul eine leistungsstarke Lösung für fortschrittliche industrielle Automatisierung, basierend auf den offenen, modularen Designprinzipien von Sfera Labs.

(ID:50469947)
