Testprogramm auf Basis von LabVIEW

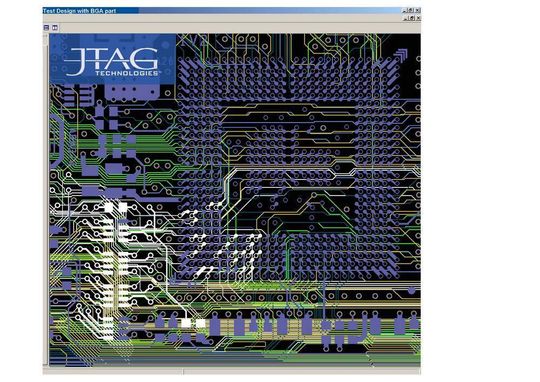

Mit dem Visualizer lassen sich fehlerhafte Verbindungen direkt darstellen und auf den verschiedenen Layern der Leiterplatte verfolgen, so dass der Fehlerort schnell bestimmt werden kann (Archiv: Vogel Business Media)

Für funktionelle Anwendungen, die Boundary-Scan-Anforderungen beinhalten, bietet ATE Solutions auch Testprogramme auf der Basis von LabView an. In diesem Fall wurden analoge Stimuli und Messungen benötigt, wogegen die hochdichte Signalverarbeitung mittels Boundary Scan getestet werden musste.

Wenn eine mangelnde Testabdeckung in digitalen Designs verbessert werden soll, dann ist der Boundary-Scan-Test die optimale Lösung. Wie gezeigt wurde, lassen sich Testprogramme mit Standard-Tools von JTAG Technologies oder durch die Unterstützung eines Testhauses wie ATE Solutions sehr einfach erstellen. Die Boundary-Scan-Tests können dabei sowohl isoliert ausgeführt, als auch in ein ICT- oder Funktionstestsystem integriert werden.

*Peter van den Eijnden ist Managing Director bei JTAG Technologies in Eindhoven.
