Messdaten auswerten und visualisieren

5 Tipps, die passende Darstellungstechnik für ein Messsystem zu finden

Seite: 2/3

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG
Heitec AG
MES Electronic Connect GmbH & Co. KG
National Instruments Germany GmbH

2. Ist das Darstellungswerkzeug für die Daten geeignet?

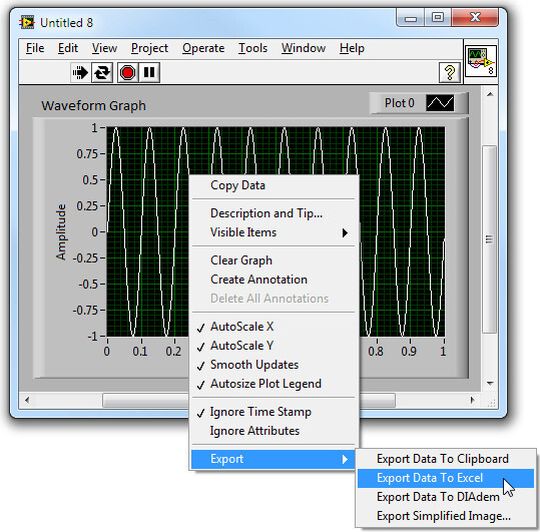

Messdaten in Excel exportieren
Messdaten in Excel exportieren
(National Instruments)
Bei der Auswahl eines Werkzeugs für die Datendarstellung sind die Menge an Daten und das Format der eingehenden Daten zu berücksichtigen. Werden die Daten inline und mit der für die Erfassung gewählten Anwendungssoftware dargestellt, sollte die Formatierung kein Problem sein. Zu bedenken ist dabei, dass Datenraten die Menge an Daten beeinflusst, die dargestellt werden muss. Das wirkt sich auf die Grafikverarbeitungsleistung für die Ausgabe der Darstellung aus.

Arbeitet das Darstellungswerkzeug offline, dann spielt das Format eine Rolle. Das ausgewählte Werkzeug sollte in der Lage sein, das für die Datenspeicherung vorgesehene Datei- oder Datenbankformat zu interpretieren. Allerdings sind Werkzeuge für die Offline-Analyse von Daten durch die Menge an Speicher beschränkt, der ihnen vom Betriebssystem zugewiesen wird. Sie können daher nur einen bestimmten Ausschnitt größerer Datensätze laden.

Viele Darstellungswerkzeuge legen aufgrund dieser Begrenzung Einschränkungen fest und hindern den Anwender daran, mehr als eine zuvor bestimmte Menge an Daten zu laden und grafisch darzustellen. So liegt bei vielen Finanzwerkzeugen die Ladegrenze bei 1.048.576 oder 220 Datenpunkten pro Spalte und die Grenze für Grafiken bei 32.000 Punkten pro Diagramm.

Wird ein Darstellungswerkzeug ausgewählt, das für die Abwicklung technischer Datensätze entworfen wurde, erleichtert dies den Zugang und die Darstellung. Häufig bietet es Techniken zur Datenreduktion, die die Arbeit mit außergewöhnlichen Datensätzen vereinfachen.

3. Bietet das Darstellungswerkzeug die benötigten Funktionen?

Für die Darstellung benötigen Anwender zumindest Grundfunktionen zur Tabellen- und Diagrammerstellung. Fast jedes Werkzeug für die Datendarstellung auf dem Markt kann einfache Diagramme und Kurven erzeugen. Spezielle Darstellungswerkzeuge stellen eine Reihe von Zusatzfunktionen bereit, mit denen weitere Informationen aus Daten gewonnen werden können. Wenn verschiedene Kurven dargestellt werden sollen, die sehr unterschiedliche y-Achsenskalierungen haben, muss das Werkzeug für die grafische Darstellung zwischen diesen Achsen unterscheiden können.

Viele Werkzeuge verfügen über diese Eigenschaft, haben jedoch eine begrenzte maximale Anzahl bei den y-Achsen. Außerdem sollten die Anforderungen an die Darstellung berücksichtigt werden, die über eine einfache 2-D-Darstellung hinausgehen. Sollen Daten in Polardiagrammen dargestellt oder am besten in Form eines 3-D-Diagramms veranschaulicht werden, dann muss das Werkzeug diese Möglichkeiten unterstützen.
