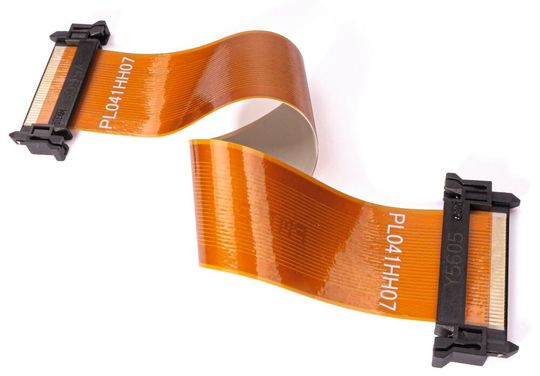

Flachbandkabel Y-FLEX – die Zukunft bei schnellen Datenübertragungen

Anbieter zum Thema

ODU GmbH & Co. KG

ept GmbH

Panasonic Industry Europe GmbH

Yamaichi Electronics Deutschland GmbH

FFC und FPC stoßen bei hohen Datenraten an ihre Grenzen. Y-FLEX bietet einen Ansatz, der die Vorteile der klassischen Methoden vereint, aber den Anforderungen moderner Produkte besser gerecht wird.

Herkömmliche Technologien wie FFC/FPC- (Flexible Flat Cable / Flexible Printed Circuit) oder Mikro-Koaxialkabel stoßen, bei höchsten Anforderungen an die Zuverlässigkeit und gleichzeitig stetig ansteigenden Datenübertragungsraten zwischen intern verbauten Leiterplatten, an ihre Grenzen.

Y-FLEX bietet einen innovativen und dennoch altbewährten Ansatz, der die Vorteile der klassischen Methoden vereint, jedoch den Anforderungen technisch anspruchsvoller Produkte besser gerecht und somit zukünftig immer häufiger zum Einsatz kommen wird.

Bereits im Jahr 1997 etablierte die Firma Yamaichi Electronics die ersten Y-FLEX Leitungen auf dem Markt. Das Produkt war vor knapp 25 Jahren seiner Zeit weit voraus und wurde vom Markt daher nur sehr zögerlich angenommen. Dennoch glaubte der Hersteller von Steckverbindern, Testsockeln und Flachkabeln an die Technologie und entwickelte diese bis heute kontinuierlich weiter. Diese Zuversicht zahlt sich nun aus.

Die Y-FLEX-Leitung ist eine spezielle High-Speed-FPC, die besonders für hohe Datenüber-tragungsraten geeignet ist. Dies wird durch verschiedene Merkmale wie LCP (Liquid Crystal Polymer) als Grundmaterial, die Kontaktierung verschiedener Schichten mit sogenannten Silberbumps und dem speziellen, zu 100 Prozent reproduzierbaren Produktionsprozess realisiert.

Um besonders hohe Übertragungsgeschwindigkeiten zu erreichen, ist eine spezifische Abstimmung mit dem verwendeten FFC/FPC-Steckverbinder essentiell. Grundsätzlich kann das Steckgesicht der Y-FLEX auf jeden üblichen ZIF/Non-ZIF/LIF-Steckverbinder angepasst werden. Um jedoch die optimale Performance zu erreichen, sind die eigens dafür entwickelten High-Speed ZIF/Non-ZIF-Steckverbinder, wie beispielsweise die der Serie HF507 von Yamaichi, am besten geeignet.

Auf den Fertigungsprozess kommt es an

Für die hohe Zuverlässigkeit und die bemerkenswerten Datenübertragungseigenschaften der Y-FLEX nimmt der nachfolgend beschriebene Fertigungsprozess eine entscheidende Rolle ein: In Schritt 1 (Bild 1a) wird die Silberpaste in Form eines pyramidenähnlichen Kegels (Silber-Bump) auf eine Kupferfolie aufgebracht. Danach wird eine Folie des LCP-Isolationsmaterials sowie eine weitere Kupferlage unter Vakuum und Wärme verpresst (Bild 1b).

Bildergalerie

Bildergalerie mit 11 Bildern

Diese beiden Schritte nehmen eine Schlüsselstellung im Produktionsprozess ein. Eine bestimmte Höhe der Silberpaste einerseits, sowie definierte Presskonditionen andererseits sind erforderlich, um die optimale Kontaktierung und die notwendige mechanische Festigkeit zu den verschiedenen Kupferlagen zu erzielen.

In den Schritten 3 bis 5 (Bild 1c) wird die Y-FLEX durch Aufbringen und Entwickeln eines Fotolacks für die anschließende Präzisionsätzung vorbereitet. Dabei wird das nicht benötigte Kupfer hochpräzise entfernt und bietet somit größtmögliche Genauigkeit bei maximaler Gestaltungsfreiheit der Leiterbahnen. Das Reinigen und Aufbringen einer Schutzlage in den Schritten 6 bis 8 (Bild 1c) verleiht der Y-FLEX Stabilität und einen Isolationsschutz.

Y-FLEX im Vergleich zu FFC und FPC

Im Vergleich zu Y-FLEX, Mikro-Koax und FPC ist das am weitesten verbreitete flexible Flachbandkabel die FFC. In vielen Anwendungen werden FFCs auch in Zukunft zu Recht zum Einsatz kommen. Besonders wenn größere Kabellängen (> 0,5 m) oder keine besonders hohen Signalüber­tragungsraten (<3 GBit/s) erforderlich sind.

Bei FFCs können Leiterbahnbreiten und Abstände in einem gewissen Maß variabel gestaltet werden, um die Datenraten zu erhöhen. Dies bedeutet jedoch einen hohen Fertigungsauf-wand. Bei der Y-FLEX-Technologie dagegen lassen sich aufgrund der größeren Gestaltungsflexibilität wesentlich höhere Übertragungsgeschwindigkeiten erreichen.

Wo beispielsweise FFCs geknickt werden müssen, kommt die Y-FLEX durch die Möglichkeit einer speziellen Formgebung komplett ohne Faltung aus und hat somit deutlich bessere Reflexionseigenschaften. Zusätzlich können Bauteile auf der Y-FLEX platziert werden, um beispielsweise die Dämpfungseigenschaften zusätzlich zu verbessern.

Bei Standard-FPCs wird die elektrische Verbindung zwischen den einzelnen Kupferlagen mittels THT-Durchkontaktierung (Through Hole Technology) hergestellt. Wie im Fertigungsprozess erwähnt, geschieht dies bei der Y-FLEX durch eine spezielle Verpressung der leitenden Silberpaste durch das LCP-Material hindurch, wodurch eine leitende Verbindung zwischen den einzelnen Kupferbahnen hergestellt wird.

Indem die Silberbumps lediglich das Isolationsmaterial zwischen den Kupferlagen durchdringen – nicht aber die Kupferschicht selbst – wird eine homogenere Struktur als bei der THT-Durchkontaktierung erreicht und eine zusätzliche Oberflächenbehandlung sowie etwaige Materialfüller in den Bohrungen entfallen (Bild 2).

Die Standard Y-FLEX besteht aus zwei Lagen. Die Technologie erlaubt jedoch deutlich mehr Kupferebenen. In Versuchen wurden bereits zehn Lagen realisiert, in der Praxis fanden bis zu vier Kupferlagen Anwendung.

Der größte Unterschied im Vergleich zu FPCs liegt allerdings im Isolationsmaterial. Im Gegensatz zu Standard-Polyimiden, welche bei herkömmlichen FPCs zum Einsatz kommen, weist das Isolationsmaterial LCP der Y-FLEX eine deutlich niedrigere Dielek­trizitätskonstante ε_r und einen Leistungsfaktor tan δ bei hohen Frequenzen auf. Somit ist die Dämpfung erheblich geringer und die Datenübertragungsraten deutlich höher als bei Standard-FPCs.

Zudem hat LCP bessere hygroskopische Eigenschaften als Standard-Polyimide, wodurch die Verarbeitung erleichtert wird und Leiterbahnabstände sowie Leiterbahnbreiten von weniger als 30 µm bei höchster Genauigkeit realisiert werden können. Außerdem ist der Einsatz in Bereichen mit hoher Luftfeuchtigkeit deutlich stabiler.

Wie bei FFCs und FPCs üblich, können auch bei der Y-FLEX Schirmfolien zur Verbesserung der elektromagnetischen Verträglichkeit (EMV) eingesetzt werden.

Y-FLEX im Vergleich zu Mikro-Koaxialkabeln

Aufgrund der genannten Nachteile der FPC-Leitungen im Hochfrequenzbereich, wird bei Anwendungen mit hohen Datenübertragungsraten häufig zu Mikro-Koaxialkabeln gegriffen. Durch die bereits erwähnten Eigenschaften der Y-FLEX, stellt diese auch in diesem Vergleich eine zuverlässige Alternative dar.

Übertragungsstandards wie PCIe Gen 4 (16 GT/s), USB 3.2 Gen 2 (10 GBit/s) oder eDP HBR 3 (8,1 GBit/s) können mit der Y-FLEX bedenkenlos erreicht werden. Bei jüngsten Messungen der aktuellen Y-FLEX-Generation wurden, in Verbindung mit FFC/FPC-Steckverbindern der HF507-Serie, sogar Datenraten von 56 GBit/s (PAM4) über eine Kabellänge von 100 mm realisiert.

Durch den beschriebenen Fertigungsprozess (v.a. Präzisionsätzen und LCP-Material als Isolator) hat die Y-FLEX einen ganz entscheidenden Vorteil: Sie ist zu 100 Prozent reproduzierbar. Das heißt alle Leiterbahnen sind komplett identisch und erreichen somit beispiellos konstante Übertragungseigenschaften über die gesamte Länge.

Bei Koaxialkabeln dagegen weist, aufgrund der Litzenstruktur, das Verhältnis von Innen- zu Außenleiter Unterschiede entlang des Kabels auf. Ein noch entscheidenderer Einflussfaktor ist das Assemblieren der einzelnen Koaxialleiter an den Steckverbinder am Ende der Leitung. Hier kann es zu Längen- und dadurch Laufzeitunterschieden der einzelnen Leitungen kommen.

Zudem wird die Homogenität beim Übergang in den Steckverbinder negativ beeinflusst. Schwankungen der Impedanz sind die Folge. Eine exakt gleiche Performance in jedem einzelnen Leiter ist bei Mikro-Koaxialkabeln deshalb nicht möglich. Zudem ist der Fertigungsprozess aufwendig und die Y-FLEX-Technologie hat daher vor allem bei höheren Stückzahlen einen Kostenvorteil.

EMV-Messtechnik: Einsatz der Y-FLEX bei Rohde & Schwarz

Die Entwicklung von höchstzuverlässigen Komponenten bei steigender Komplexität schreitet – wie bereits erwähnt – kontinuierlich voran. Weil die Leistungsmerkmale der neuen Gerätegenerationen im Elektronikbereich immer umfangreicher werden, stoßen herkömmliche Technologien und Fertigungsmethoden oft an ihre Grenzen.

Daher weckt die altbewährte Y-FLEX-Technik, aufgrund der angeführten Vorteile, bei vielen zukunftsorientierten Unternehmen im Elektronikbereich immer größeres Interesse.

Rohde & Schwarz hat diese Vorteile erkannt und setzt die Y-FLEX Leitungen in vielen verschiedenen Produkten ein, um deren Zuverlässigkeit und Leistungsfähigkeit auf das höchstmögliche Niveau zu bringen. Neben dem neuen 5G-Mobilfunktester und verschiedenen Messgeräten kommt die Y-FLEX im R&S QPS (Quick Personnel Security Scanner) zum Einsatz.

Dabei handelt es sich um einen Sicherheitsscanner, der dem Wunsch nach einer unaufdringlichen und für die Testperson unkomplizierten, dabei hochgenauen und effizienten Sicherheitskontrolle gerecht wird.

Er besteht aus flachen Detektionswänden, in denen mehrere tausend Sendeantennen nacheinander in sehr schneller Folge Millimeterwellen äußerst geringer Leistung senden und ebenso viele Empfangsantennen Informationen aufnehmen. Die zu überprüfende Person stellt sich dazu kurz zwischen die Detektionswände mit leicht abgespreizten Armen [1].

Der Bediener startet den Scanprozess über ein Touch-Panel und bekommt innerhalb kürzester Zeit das Ergebnis für potenziell bedrohliche Objekte jeder Art auf diesem dargestellt. Neben Vorteilen wie einer einfachen Bedienung, offenen Testsituation ohne Kabine, hervorragenden Körperabdeckung und vielen mehr, wurde vom Messtechnikunternehmen aus München größter Wert auf möglichst niedrige Prozesszeiten für einen größtmöglichen Durchsatz gelegt. Um den dafür benötigten, extrem kurzen Scan-Vorgang zu gewährleisten ist eine schnelle Datenübertragung von höchster Bedeutung.

Andreas Schießl, Leiter der Hardwareentwicklung für Security Scanner bei Rohde & Schwarz, erklärt die Funktionsweise wie folgt: „Der QPS besteht aus zwei großen Detektionswänden, sogenannten Paneelen.

Jedes Paneel wiederum enthält 32 Module (Cluster) mit jeweils 96 Sende- und Empfangsantennen. Hinter jedem Empfänger sitzt ein A/D-Wandler, welcher die analogen in digitale Signale umwandelt. Während des Scans puffert das Cluster die digitalen Signale.“

Er führt weiter aus: „Die schnelle digitale Datenübertragung zwischen den Modulen und dem Zentralrechner erfolgt über Y-FLEX Leitungen, die die Module in einer Reihenschaltung verbinden. Im Anschluss an den Scan übertragen die Module die Daten über die Y-FLEX-Kette an den Zentralrechner, der nach weniger als 100 ms die Datenauswertung startet und nach kürzester Zeit dem Bediener das Ergebnis des durchgeführten Scans übermittelt.“

Von den über 3.000 Empfängern eines jeden Paneels, findet ein Datentransfer von insgesamt mehreren Gigabyte pro Scan statt. Um Datenübertragungsrate und -zuverlässigkeit an dieser äußerst wichtigen Stelle herstellkostenoptimiert auf das maximale Level zu bringen, hat das Entwicklungsteam um Andreas Schießl mehrere Lösungsmöglichkeiten in Betracht gezogen.

Richard Rasch, Hauptkonstrukteur der Mechanik des QPS begrüßt die Flexibilität der Y-FLEX: „Durch Y-FLEX können wir mechanische Toleranzprobleme, welche beim Einsatz von FPC- oder PCB-Lösungen auftreten, einfach umgehen. Auch anfängliche Bedenken bei der Verarbeitbarkeit in der Fertigung wurden schnell entkräftet. Der Fertigungsprozess ist keinesfalls aufwendiger als bei vergleichbaren Flachleitungen“.

„Allerdings haben die elektrischen Eigenschaften zusammen mit der Wettbewerbsfähigkeit der Y-FLEX am Ende den entscheidenden Ausschlag gegeben“ sind sich Rasch und Schießl einig.

„Wir erreichen mit der Y-FLEX eine Datenübertragungsrate von 12,5 GBit/s pro Leitungspaar über eine Länge von knapp 400mm in einer elektromagnetisch anspruchsvollen Umgebung. Durch den Einsatz mehrerer Y-FLEX Leitungen können wir unsere äußerst hohen Anforderungen an die Übertragungsgeschwindigkeit solide erfüllen.

Des Weiteren haben der stabile Fertigungsprozess und die daraus resultierende höchste Zuverlässigkeit sowie deutlich niedrigere Kosten, als bei einer Mikro-Koaxialleiter-Lösung, uns von dem Einsatz der Y-FLEX überzeugt“, führt Schießl weiter aus.

Weitere Märkte für den Einsatz der Y-FLEX

Neben der Messtechnik sieht Y-FLEX-Hersteller Yamaichi Electronics das Produkt in vielen weiteren Zukunftsmärkten. Autonomes Fahren ist längst keine Vision mehr. Die Einbauräume in den ECUs (Electronic Control Units) werden immer enger. Wo Board-to-Board Steckverbinder-Lösungen nicht möglich sind, können die äußerst flexiblen und zuverlässigen Y-FLEX eingesetzt werden und somit beste Übertragungseigenschaften sicherstellen.

Sehr hohe Datenübertragungsraten sind im Bereich Data Networking, z.B. in der Hardware für 5G-Funknetzinfrastrukturen gefordert. Konkret kommt die Y-FLEX in der sog. RRU (Remote Radio Unit) zwischen dem Main Board und der Antennen-Baugruppe zum Einsatz.

Da die RRU außentauglich und wetterfest sein muss, bietet hier die Y-FLEX durch ihre hygroskopischen Eigenschaften eine weitaus höhere Stabilität und somit bessere elektrische Eigenschaften als jede herkömmliche FPC mit Polyimid-Substrat als isolierende Schicht.

In der Bildverarbeitung werden durch immer höhere Auflösungen stetig steigende Anforderungen an die Datenübertragung gestellt. Speziell im medizinischen Bereich ist zudem höchste Stabilität bei Bildübertragungen essentiell und potenziell lebens­rettend. Die Y-FLEX wird hier bereits in verschiedenen Bildverarbeitungssystemen zwischen dem Mainboard und dem Monitor eingesetzt.

Christoph Prem, Sales und Marketing Director bei Yamaichi Electronics, sieht positiv in die Zukunft für die Y-FLEX-Technik: „Seit 1997 sind wir mit der Basistechnologie der Y-FLEX bereits auf dem Markt. In Deutschland erwies sich der Marktzugang zunächst als schwieriger, da die Anforderungen an die zu übertragenden Datenraten in den ersten Jahren bei Weitem noch nicht so hoch waren.

Umso mehr freuen wir uns, dass der Messtechnik Marktführer Rohde & Schwarz die herausragende Technologie der Y-FLEX schon vor einigen Jahren erkannt hat und diese mittlerweile in einer Vielzahl von Projekten einsetzt. “

Auch in Märkten neben der Messtechnik melden große Unternehmen und Branchenmarktführer laut Prem ihr Interesse an der Y-FLEX. Das Produkt bekomme durch seine guten elektrischen Eigenschaften und die höheren Ansprüche an die Datenübertragung in verschiedensten Applikationen immer mehr Aufmerksamkeit. „Wir sind uns sicher, dass die Y-FLEX in vielen unterschiedlichen Branchen in Zukunft Anwendung finden wird.“

[1] https://www.rohde-schwarz.com/de/produkt/qps-produkt-startseite_63493-332676.html (10.02.2021)

* Markus Pichler (BEng) ist Regional Sales Manager bei Yamaichi Electronics in Dornach bei München.
