PSoC für Arduino, Raspberry Pi & Co. Ultra-Low-Power-Kit PSoC 1 von Cypress

Das preiswerte PSoC 1 mit USB-, I²C- und SPI-Schnittstellen für batteriebetriebene Anwendungen vertreibt Farnell element14 exklusiv. Es lässt sich etwa mit Arduino und Raspberry Pi verwenden.

Anbieter zum Thema

Syslogic GmbH

Eurocircuits GmbH

NetModule AG

Farnell GmbH

Das aktuelle Low-Power-Kit der PSoC-1-Familie enthält das neue Low-Power-PSoC1 CY8C24x93 von Cypress. Es bietet die Leistung von PSoC in einer Ultra-Low-Power-Konfiguration mit wenigen Pins. Das Kit ist in Europa exklusiv bei Farnell element14 für rund 27 € erhältlich.

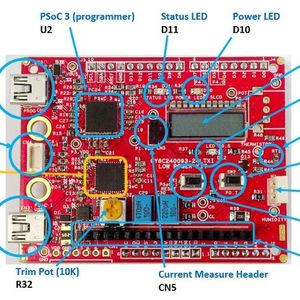

Die zahlreichen Funktionen und Schnittstellen ermöglichen optimierte und kosteneffiziente Designs. Das Kit hat einen Thermistor, analoge Feuchtigkeitssensoren, einen 4-Segment-LCD, eine IR-LED, 2x Full-Speed-USB 2.0, einen On-Board-Programmierer, einen Potentiometer sowie frei zugängliche GPIO-Pins.

Bildergalerie

Die Lösung eignet sich besonders für batteriebetriebene Anwendungen oder tragbare Geräte. Im aktiven Modus wird ein Strom von 1,1 mA, im Standby-Modus 1,07 µA und 100 nA im Tiefschlafmodus benötigt. Zudem ist ein Aufwachen durch eine „Störung“ möglich.

PSoC-1-Familie – vom Starter Kit bis zum Entwicklungsboard

Das Kit enthält einen 10-Bit-ADC und zwei Komparatoren, zusammen mit 3-x-16-Bit-Timern und einem 8-Bit-IDAC. Es ist in mehreren sehr kleinen QFN-Gehäusen von 3 x 3 mm² bis 7 x 7 mm² verfügbar. Durch die Kombination von kleinen Gehäusegrößen und analogen Ressourcen eignet sich das Produkt besonders für integrierte Systemlösungen mit kleinem Speicher.

Das Kit kann mit einem Arduino-kompatiblen Stecker auch als Zusatzboard verwendet werden. Dieser benötigt Stromversorgungs- und Masse-Pins sowie I²C, SPI, UART und mehrere GPIO-Pins. PSoC-1-Bauteile werden von der Cypress PSoC Designer IDE (Integrated Design Environment) unterstützt, die geprüfte, produktionsbereite Anwendermodule für die Realisierung von Kundenlösungen umfasst.

Die technischen Daten des CY8C24093, PSOC 1, LOW-POWER-Kits

• Silicon Manufacturer: Cypress Semiconductor

• Core-Architektur: M8C

• Core-Sub-Architektur: M8C

• Silicon Core Number: CY8C24093

• Silicon Family Name: PSOC 1

• Bits: 8 bit

• Ultra-Low Power PSoC 1

• Thermistor & Humidity Analog Sensoren

• 4 Segment LCD

• IR LED für Remote Control

• Powered über USB

• Data logging über USB

• Onboard Programmer

• Potentiometer

• Open GPIO pins available

• Lieferumfang des Kits: Board, QuickStart Guide, Safety Leaflet

• Features: unterstützt zahlreiche Arduino-kompatible Shields

• SVHC: No SVHC (20-Jun-2013)

„Wir freuen uns, dass wir unsere neuesten PSoC-1-Produkte zusammen mit Farnell element14 anbieten können. Sie bieten neben einer hohen Flexibilität und der Mixed-Signal-Peripherie von PSoC auch eine USB-to-Serial-Verbindung“, sagt John Weil, Senior Director of PSoC Marketing bei Cypress.

„Für die Entwickler sind die Bauteile dieses günstigen Entwicklungskits einfach einsetzbar. Es kann eigenständig oder als Slave-Shield mit Host-Ökosystemen, wie dem PSoC-4-Pioneer Kit, Arduino-Kits und Raspberry-Pi-Kits, verwendet werden. Durch die langjährige Vertriebserfahrung von Farnell element14 beim PSoC 1 können wir das Kit einem breiteren Spektrum von Anwendern anbieten.“

„Wir freuen uns über die Vorteile, die PSoC 1 Elektronikentwicklern beim Design und einem schnelleren Time-to-Market bietet“, sagt David Adams, Senior Director of Technology Development bei element14. „Der PSoC 1 ist die neueste Lösung in unserem wachsenden Portfolio. Es umfasst alles vom Starter Kit bis zu Entwicklungsboards, in den neuesten Versionen und exklusiven Bundles."
