Doppelpulstest SiC- und GaN-MOSFETs mit dem Oszilloskop schneller validieren

Anbieter zum Thema

Schulz-Electronic GmbH

MicroConsult Microelectronics Consulting & Training GmbH

HTV Halbleiter-Test & Vertriebs-GmbH

Tektronix GmbH

Eine verbesserte Funktion für Oszilloskope von Tektronix ermöglicht jetzt nicht nur schnellere, sondern auch reproduzierbare Ergebnisse beim Doppelpulstest von SiC- und GaN-MOSFETs.

Mit einer überarbeiteten Version seines Doppelpulstests (WBG-DPT) will Tektronix schnellere und reproduzierbarere Messungen an Bauelementen mit breitem Bandabstand wie SiC- und GaN-MOSFETs ermöglichen.

Entwickler können die aktuelle Version auf Oszilloskopen der Serien 4, 5 und 6 von Tektronix ausführen. Zu den Funktionen des Doppelpulstests gehören Messfunktionen wie ein automatisches WBG-Deskew-Verfahren und Sperrverzögerungszeitdiagramme. Letzteres ermöglicht es, die Details der Sperrverzögerung für mehrere Pulse auf einem einzigen Bildschirm zu sehen. Die Messungen entsprechen den JEDEC- und IEC-Normen für Doppelpulstests und Diodensperrverzögerung.

Verluste bei der Energie messen

Die WBG-DPT Software misst Schlüsselparameter wie E_ON, E_OFF und Q_RR während der Ausführung von Doppelpulstests. Die Software zeigt sofort den Leistungsverlauf und die Markierungen für den Integrationsbereich, der für die Berechnung der Energieverluste verwendet wird.

Um aussagekräftige Energieverlustmessungen zu erhalten, müssen die Entwickler die Verzögerungen korrigieren, die durch die Prüfvorrichtungen und Tastköpfe verursacht werden. Die herkömmliche Technik zum Abgleich von Drain-Source-Spannung (V_DS) und Drain-Strom (I_D) erfordert eine Neuverdrahtung des Prüfaufbaus und sorgfältige Messungen vor der Prüfung.

Kürzere Deskew-Messung

Das Deskew-Verfahren der Software WBG-DPT erlaubt die Neuverdrahtung und lässt sich nach Doppelpulsmessungen ausführen. Um die Auswirkungen von Verzögerungen im Testaufbau zu simulieren, erzeugt die Software eine Ausrichtungswellenform.

Der Entwickler passt einige Einstellungen an, um die Ausrichtungswellenform an die gemessene Wellenform anzupassen, während die Software alle Laufzeitunterschiede korrigiert. Das neue Verfahren verkürzt die Zeit für die Deskew-Berechnung von einer Stunde oder mehr auf nur fünf bis zehn Minuten.

Da Leistungswandler in einem breiten Temperaturbereich arbeiten müssen, besteht ein zunehmender Bedarf, die Ausgangsladung (Q_OSS) bei verschiedenen Sperrschichttemperaturen zu messen. WBG-DPT bietet schnelle und genaue Q_OSS-Messungen, die wertvolle Einblicke in die Auswirkungen der Ausgangskapazität von Bauelementen liefern.

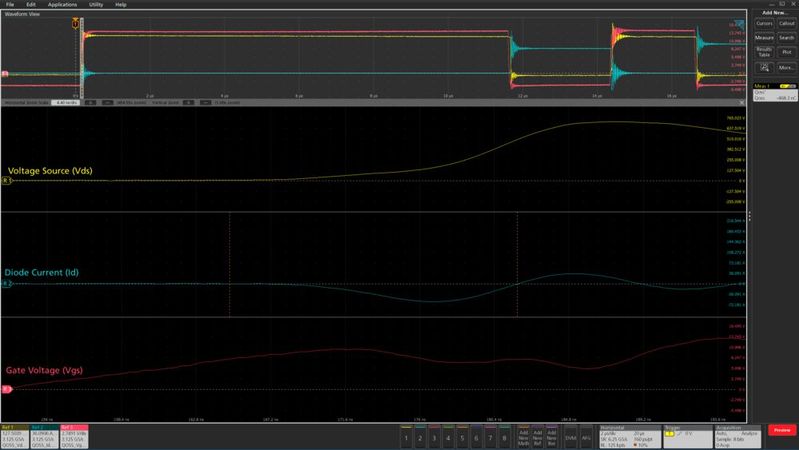

Die Diagramme der Sperrverzögerungszeit ermöglichen es, die Details mehrerer Impulse zu überlagern und auf einem Bildschirm anzuzeigen. Die Messungen werden in Übereinstimmung mit den JEDEC- und IEC-Normen durchgeführt. Der Benutzer kann die Messungen in die WBG so konfigurieren, dass die Ergebnisse für jeden ersten oder zweiten Impuls oder für alle Impulse eines Doppelimpulssatzes abgerufen werden. Die Messung erweitert den Sperrverzögerungsbereich, und die Benutzer können die Sperrverzögerungsparameter debuggen.
