Intelligente Kommunikation statt Standardverdrahtung

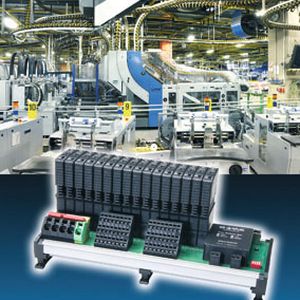

Das Stromverteilungssystem gibt es auch mit integriertem Stromverteiler SVS16-EN. Die integrierte Übertragung von Betriebs- und Fehlerzuständen an die speicherprogrammierbare Steuerung sowie das Schalten und Rücksetzen einzelner Stromkreise der DC-24-V-Ebene über Ethernet I/P machen das ControlPlex Board zum intelligenten Subsystem auf der unteren Steuerungsebene.

Bildergalerie

Als Herzstück dieses Systems bietet der Stromverteiler SVS16-EN eine Kombination aus selektivem Überstromschutz, Stromverteilung von Lastkreisen inklusive Schalten, Schützen und Diagnose der angeschlossenen 24-V-Komponenten. Über eine integrierte Ethernet/IP-Busklemme erfolgt problemlos die Ethernet-I/P-Kommunikation; alle dazu gehörigen RJ45-Stecker sind bereits auf der Trägerplatine vorgesehen. Durch den ebenfalls integrierten 2-Port-Switch unterstützt das Modul die Echtzeit-Kommunikation in Linien- und Ringtopologie und bietet zusätzlich die Möglichkeit, über einen integrierten Webserver alle Daten auszulesen und auf Web-Seiten anzuzeigen.

SVS16-EN-16 beinhaltet neben allen Klemmen für Einspeisung und 24-V-Lastverteilung auch 16 Steckplätze für verschiedene elektronische E-T-A Schutzschaltrelais Typ E 1048 7xx oder Sicherungsautomaten Typ ESX10-S. Die steckbaren ESX-Geräte lassen sich auf Nennströme von 1 bis 10 A einstellen, um selektiven Überstromschutz für alle Verbraucher im Bereich der DC-24-V-Steuerspannung zu gewährleisten. Über die RJ45-Stecker im SVS16-EN überträgt das integrierte Ethernet I/P-Modul alle Fehlerzustände der 16 Stromkreise zur speicherprogrammierbaren Steuerung.

Über das gleiche Ethernet-Kabel erhalten die Sicherungsautomaten nach einer Überstromabschaltung einen Fern-Reset oder den Steuerbefehl „Ein/Aus“. Bei der E/A-Verdrahtung des SVS16 EN 16 wird also anstatt der bisher mindestens 34 Einzelleitungen für Signalisierung und Ansteuerung nur das Ethernet-Kabel angedockt. Das spart Kosten für die Verdrahtung und für zusätzliche E/A-Baugruppen ein und erhöht gleichzeitig die Diagnosefähigkeit.

DC-24-V-Schaltnetzteile bis 960 W Leistung

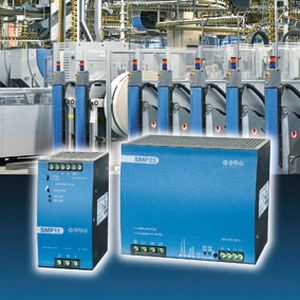

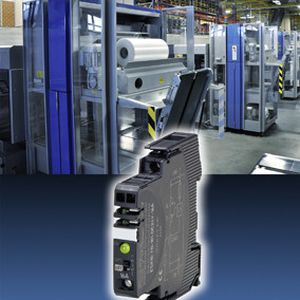

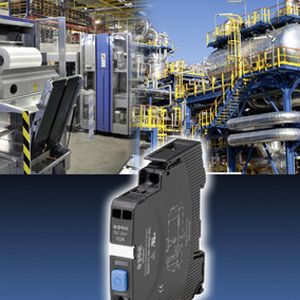

Mit den getakteten Schaltnetzteilen SMP erweitert E-T-A schließlich das Produktportfolio im Bereich der 24-V-Gleichstrom-Versorgung auf der Steuerspannungsebene. Die Geräte zur Montage auf DIN-Hutschienen sind für alle Automatisierungslösungen des Maschinen- und Anlagenbaus geeignet. Sie sind abgestimmt auf die elektronischen Schutzschalter und Sicherungsautomaten vom Typ ESS20, ESS31-T, ESX10, ESX10-T und REF16-S mit integrierter Strombegrenzung.

Die Netzteilfamilie SMP bildet einen zentralen Baustein der DC-24-V-Ebene und besteht aus ein- bzw. dreiphasig gespeisten AC-Versorgungseinheiten. Alle verfügbaren Stromstärken von 5, 10, 20 und 40 A werden bei einer Betriebsspannung von 24 VDC bereitgestellt. Dies entspricht den Leistungsklassen 120 W, 240 W, 480 W und 960 W. Bei einem Wirkungsgrad von bis zu 93% sind alle Geräte für eine maximale Umgebungstemperatur bis 70 °C ausgelegt und passen damit in alle industriellen Anwendungen.

Neben hoher Leistungsreserve hat die SMP-Serie eine integrierte Blindleistungskompensation. Der einstellbare Parallelmodus ermöglicht dem Anwender dabei eine gezielte Auswahl des benötigten Betriebsmodus. Durch den vorhandenen Weitbereichseingang oder eine automatische Umschaltung der Eingangsspannungsbereiche sind die Geräte sowohl im europäischen als auch im US-Markt einsetzbar. Dazu sind die Netzteile mit allen EN- und UL-Zulassungen ausgestattet.

Durch diese Geräte steht nun Anwendern der 24-VDC-Steuerspannungsebene ein aufeinander abgestimmtes Komplettpaket zur Verfügung, das sich aus der AC-Primärkreis-Absicherung über den Leitungsschutzschalter Typ 4230-T, die primär getakteten Schaltnetzteile vom Typ SMP und die thermisch-magnetischen bzw. elektronischen Überstromschutz-Schutzschalter oder Sicherungsautomaten zur Absicherung der 24-VDC-Lastkreise zusammensetzt.
