Raspberry Pi – Nachtaufnahmen mit Infrarot-Kameramodul Pi NoIR

Raspberry-Pi-Projekt Pi NoIR Raspberry Pi – Nachtaufnahmen mit Infrarot-Kameramodul Pi NoIR

31.10.2013

Anbieter zum Thema

MicroConsult Microelectronics Consulting & Training GmbH

Pi NoIR wandelt den Raspberry Pi in eine Nachtsichtkamera etwa für Sicherheitsanwendungen, Tierbeobachtung, Astronomie und hyperspektrale Bildaufnahmen.

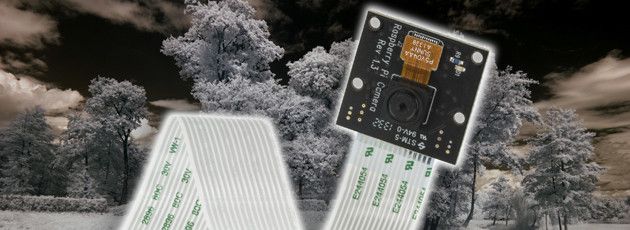

Pi NoIR: Infrarot-Kameramodul für Raspberry Pi
(Bild: RS Components)

Das Pi NoIR Infrarot-Kameramodul (vorgestellt von der Raspberry Pi Foundation) ist eine Variante des Raspberry Pi Kameramoduls für sichtbares Licht. Durch Weglassen des Filters für sichtbares Licht kann das Modul Pi NoIR Infrarotstrahlung erfassen. Pi NoIR enthält den gleichen Bildsensor wie das herkömmliche Kameramodul mit einer Auflösung von 5 Megapixeln.

Bildergalerie

Pi NoIR: Landschaftsaufnahmen Gras in der Nacht

Bildergalerie mit 13 Bildern

Auflösung von 2592 x 1944 Bildpunkten

Pi NoIR wurde für vielseitige Applikationen entwickelt. Hierzu gehören Nachtsichtanwendungen für Sicherheitssysteme oder die Beobachtung von Tieren, aber auch hyperspektrale Bildaufnahmen, Astronomie und paranormale Untersuchungen.

Das nur 20 mm x 25 mm x 9 mm messende Modul mit einem Fixfokus Omnivision-5647-Sensor kann Bildaufnahmen mit einer Auflösung von 2592 x 1944 Bildpunkten und HD-Videoaufnahmen mit 1920 x 1080 Bildpunkten im Vollbildverfahren mit 30 Vollbildern pro Sekunde durchführen. Damit sind mit den Modellen A und B des Raspberry Pi sowohl Standbild- als auch Videoanwendungen mit hoher Qualität möglich.

Die Kameraplatine wird auf die derzeit ungenutzten CSI-Pins der Platine des Raspberry Pi gesteckt, die Steuerung erfolgt über das I²C-Interface. RS bietet auf seiner Online-Site eine ausführliche englischsprachige RaspiCam Documentation an.

Erforderliches und optionales Equipment

Um mit dem Pi NoIR zu starten, benötigen Anwender eine Raspberry Pi-Platine, eine SD-Karte mit installiertem Betriebssystem und eine Stromversorgung durch Batterien oder ein Netzteil. Als optional verfügbares Zubehör stehen eine Infrarotleuchte, ein Raspberry Pi-Kamerastativ und Verbindungskabel für HDMI, VGA und Ethernet zur Verfügung.

Alle Komponenten sind bei RS Components auf Lager und können direkt bestellt werden.
