Shunt-Widerstände Mit extrem hoher Nennleistung

Anbieter zum Thema

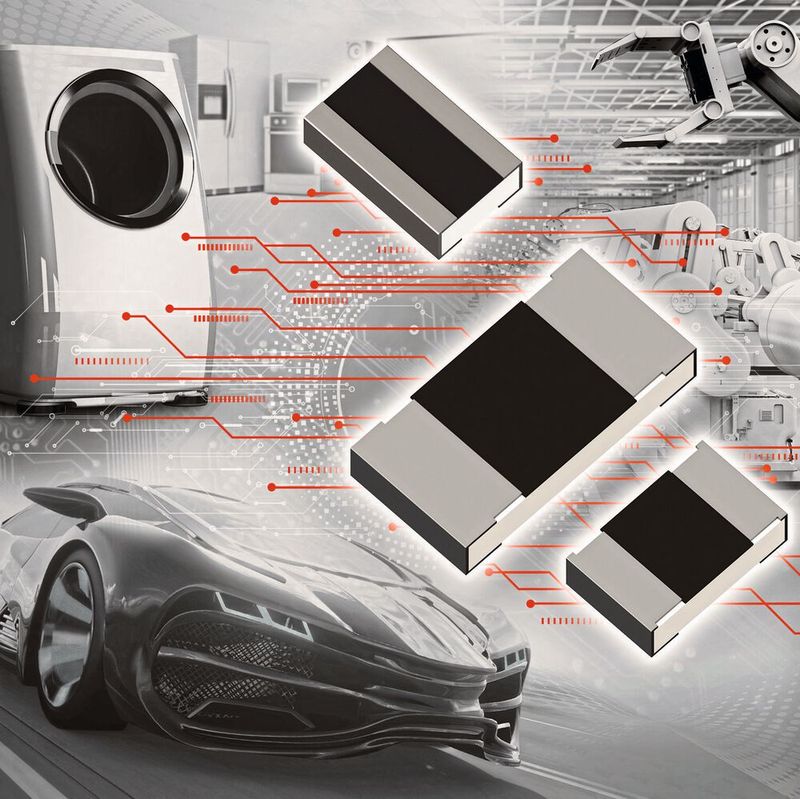

Die optimierten Shunt-Widerstände mit breitem Anschlussgehäuse der LTR10L-Serie von Rohm eignen sich für zahlreiche Anwendungen im Automobil, in der Industrie und in Konsumgütern. Zudem erweitert Rohm seine Produktpalette um die weiterentwickelten universellen Shunt-Widerstände MCR10L und MCR18L.

(Bild: Rohm)

Für eine hohe Effizienz ist es wichtig, Parameter wie Strom und Spannung genau zu erfassen, um die Geräte optimal zu betreiben. Dies erfordert Shunt-Widerstände, die bei der Strom­erfassung eine hohe Genauigkeit mit hoher Zuverlässigkeit kombinieren. Gleichzeitig benötigen die Hersteller von Anwendungen mit höherer Leiterplattendichte noch kleinere Shunt-Widerstände. Um diesen Anforderungen gerecht zu werden, hat Rohm bei der LTR10L-Serie die Widerstandsmaterialien optimiert und die Klemmentemperatur reduziert. Somit erreichen die Shunt-Widerstände in der Baugröße 0508 bzw. 1220 eine extrem hohe Nennleistung von 1 W und einen hervorragenden Temperaturkoeffizienten (TCR). Dieses kompakte Format ist 88 Prozent kleiner als bestehende Produkte und ermöglicht sowohl hohe Zuverlässigkeit als auch weitere Miniaturisierung.

Darüber hinaus bietet die LTR10L-Serie eine hochpräzise Widerstandstoleranz von ±0,5 Prozent, zusammen mit hervorragenden TCR- und Antischwefelungs-Eigenschaften. Aufgrund dieser Merkmale eignen sich die Bauelemente bestens für Anwendungen unter rauen Bedingungen. Dazu gehören Telekommunikations-Basisstationen, die eine lange Lebensdauer benötigen, sowie LED-Scheinwerfer für Kraftfahrzeuge, bei denen eine hochpräzise Stromerfassung und langfristige Zuverlässigkeit erforderlich sind. Die universellen Shunt-Widerstände der MCR10L- und MCR18L-Serien erhöhen dank verbesserter Elementstrukturen und Materialien die Nennleistung auf 0,5 W bzw. 0,75 W gegenüber der herkömmlichen Nennleistung der MCR-Serie (0,25 W). Die höhere Nennleistung ermöglicht bei gleicher Leistung eine geringere Baugröße und trägt so zur Miniaturisierung der Produkte bei.
