Akkuforschung Mit dünnen Lithium-Schichten zu hohen Energiedichten

Anbieter zum Thema

Im Rahmen des vom Bundesministerium für Bildung und Forschung (BMBF) geförderten Projektes nextBatt sollen ressourceneffiziente Produktionsprozesse für Batterieanoden der nächsten Generation entwickelt werden. Am Fraunhofer-Institut für Organische Elektronik, Elektronenstrahl- und Plasmatechnik FEP wurden dazu neue Materialkombinationen und eine effiziente Fertigungstechnologie erarbeitet.

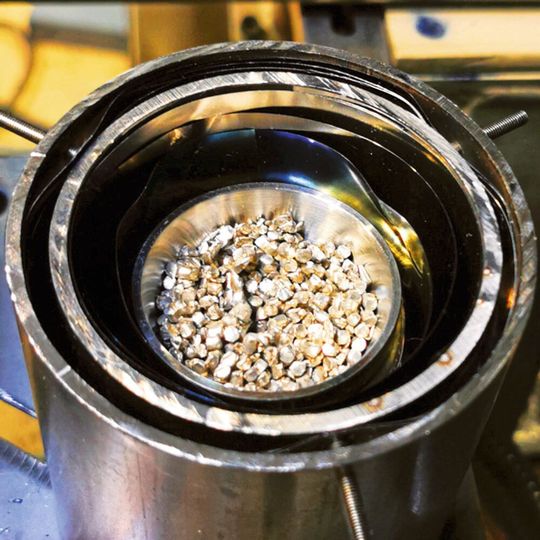

Lithium in Ausgangsform als Granulat als Grundlage zur Fertigung von innovativen und effiz. ienten Batterien der nächsten Generation.
Lithium in Ausgangsform als Granulat als Grundlage zur Fertigung von innovativen und effiz. ienten Batterien der nächsten Generation.
(Bild: Fraunhofer FEP)

Der Bedarf an Lithium-Ionen-Akkus steigt rasant. Das Fraunhofer-Institut für System- und Innovationsforschung ISI erwartete 2020, dass die Nachfrage nach Lithium-Ionen-Zellen allein für die Elektromobilität bis 2030 um den Faktor 20 bis 40 steigen wird1.

Damit nicht auch der Einsatz von Ressourcen mit dem erhöhten Bedarf an Batterien unermesslich steigt, arbeiten Wissenschaftlerinnen und Wissenschaftler weltweit fieberhaft an Verbesserungen. Die Partner des 2021 durchgeführten Projektes nextBatt – neben dem Fraunhofer FEP die Fraunhofer-Institute für Werkstoff- und Strahltechnik IWS, für Solare Energiesysteme ISE und für Schicht- und Oberflächentechnik IST – leisten dazu einen wesentlichen Beitrag.

Die Energiedichte lässt sich deutlich steigern

„Für Lithium-Ionen-Akkus sind Steigerungen der Energiedichte von bis zu 65 Prozent möglich“, prognostiziert Dr. Stefan Saager, Projektleiter am Fraunhofer FEP. „Dies kann durch den Ersatz herkömmlicher Graphitanoden durch Anoden auf Basis von Silizium und zukünftig auch metallischem Lithium erreicht werden. Mit den ressourceneffizienten Prozesstechnologien am Fraunhofer FEP gelang es uns bereits, reine metallische Lithiumschichten und auch Lithium-Silizium-Verbindungsschichten in produktionsrelevanten Maßstäben herzustellen.“

Üblicherweise werden Lithiumschichten in Form von dünnen Folien durch Walzprozesse gefertigt, die auch das Verwenden von Schmiermitteln nötig machen. Am Fraunhofer FEP jedoch werden die Lithiumschichten durch thermisches Aufdampfen im Vakuum ohne verunreinigende Zusätze in einer Dicke von 1 bis 20 µm hergestellt. Dadurch können sehr reine und vor allem dünne metallische Lithiumschichten in reproduzierbarer Weise erzeugt werden. Bei diesem Prozess wird Lithiumgranulat ins Vakuum überführt, in einen Tiegel gefüllt und anschließend auf Temperaturen zwischen 500 und 700 °C erwärmt. Das Lithium wird aufgeschmolzen und schließlich verdampft. Ähnlich wie sich Wasser an Deckeln von Kochtöpfen sammelt, wird der sich ausbreitende Lithiumdampf auf einem Substrat abgeschieden. Dieses Substrat wird dazu in kontrollierter Weise über die Lithiumdampfquelle bewegt, sodass darauf eine Lithiumschicht mit vorgegebener Dicke kondensiert.

Lithium als extreme Herausforderung

Eine sehr große Herausforderung lag bei der Technologieentwicklung bereits im Einrichten der Prozesse, aber auch der Arbeitsumgebungen, da Lithium eine extrem hohe Reaktivität besitzt. Lithium reagiert nicht nur mit dem Sauerstoff in der Luft, sondern auch mit Stickstoff. Mit Wasser verbindet sich Lithium außerdem zu stark basischem Lithiumhydroxid unter Freisetzung von Wasserstoff. Diese Reaktionen verlaufen bekanntlich stark exotherm, was den Umgang erschwert und erhöhte Ansprüche an die Arbeitssicherheit erfordert. Daher kann Lithium nur unter einer inerten Argon-Atmosphäre gehandhabt werden. Darüber hinaus sind hochreine Lithiumschichten für das Erreichen einer guten Batterie-Performance essenziell. Die Anlagen des Fraunhofer FEP wurden für Experimente mit luftempfindlichen Materialien wie Lithium entsprechend vorbereitet.

Ein großer Vorteil der Technologie ist, dass mit dem Aufdampfverfahren auch Verbindungsschichten in Kombination mit anderen Materialien, wie Silizium, erzeugt werden können. Dazu wird „einfach“ eine weitere Dampfquelle mit einem anderen Ausgangsstoff daneben installiert. Die verschiedenen Materialien vermischen sich in den beiden überlagerten Dampfströmen und erzeugen auf dem Substrat eine Verbindungsschicht mit der gewünschten Zusammensetzung. So sind sehr vielversprechende Materialkombinationen realisierbar, die auf andere Weise nicht zu erzeugen wären. Zudem kann man mit diesem Verfahren sehr hohe Beschichtungsraten erzielen – ein wichtiges Kriterium für die Überführung der Technologie in eine Massenproduktion.

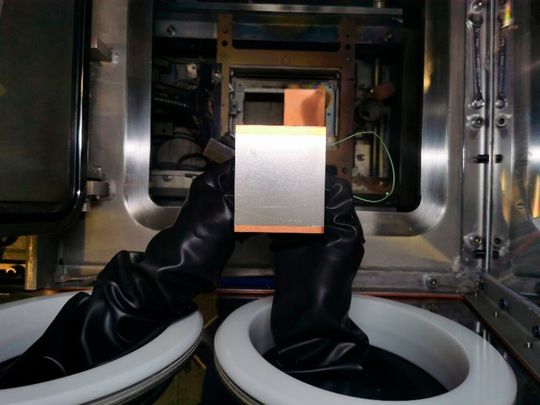

Lithium abgeschieden als dünne Schicht als Grundlage zur Fertigung von innovativen und effizienten Batterien der nächsten Generation.
Lithium abgeschieden als dünne Schicht als Grundlage zur Fertigung von innovativen und effizienten Batterien der nächsten Generation.
(Bild: Fraunhofer FEP)

Abgeschiedenes Lithium ist elektrochemisch aktiv

Die bislang am Fraunhofer FEP hergestellten reinen Lithiumschichten wurden am Fraunhofer IWS hinsichtlich ihrer elektrochemischen Eigenschaften untersucht. Dabei zeigte sich, dass ca. 80 Prozent des abgeschiedenen Lithiums elektrochemisch aktiv war – also in einem Akku für chemische Reaktionen zum Speichern von Energie zur Verfügung stehen kann. Eine weitere Steigerung über 90 Prozent ist durch die Optimierung von Prozessschritten in Aussicht. Diese Verbesserung umfasst verschiedene Verfahren zur Substratreinigung und -vorbehandlung, die Beschichtungstechnologie selbst sowie Veredelungsverfahren durch Nachbehandlung. Die Reduktion von so genanntem „totem Lithium“ ist ein wesentlicher Schlüssel zur Effizienzsteigung in Akkus und Gegenstand ausgedehnter internationaler Forschung.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Aktuelles Wissen über Akku- und Ladetechnologien aus erster Hand

Die richtige Zelle für Ihre Anwendung einsetzen, Batteriemanagementsysteme effizient und bedarfsgerecht entwickeln und die Anforderungen aus der industriellen Praxis kennenlernen – auf dem Batteriepraxis Forum finden Entwickler von akkubetriebenen Geräten und Systemen Antworten auf ihre Fragen.

Jetzt mehr erfahren

Spezielle Versuchs- und Pilotanlagen am Fraunhofer FEP

Am Fraunhofer FEP stehen hierfür Versuchs- und Pilotanlagen zur Verfügung, mit denen beispielsweise metallische Platten und Bänder oder Kunststofffolien im effizienten Rolle-zu-Rolle-Verfahren verarbeitet werden können. Im Projektkonsortium werden weitere vielversprechende Technologien zur Steigerung der Akkuleistung entwickelt, zum Beispiel Verfahren zur Oberflächenbeschichtung und Verarbeitung von Pulvern, Metallisierung von Kunststofffolien für leichte Stromkollektoren oder Plasmaverfahren zur Herstellung alternativer Elektrodenmaterialen. Durch die Nähe zu den Partnern sind unter anderem umfassende Charakterisierungsmöglichkeiten am Fraunhofer IWS anwendbar, ohne lange Lager- und Transportzeiten der sensiblen Materialien berücksichtigen zu müssen.

Die Fraunhofer-Institute stehen bereits mit verschiedenen Partnern aus Forschung und Industrie in Kontakt. Die Wissenschaftler schätzen, dass bei einer Intensivierung der Forschungsaktivitäten die Beschichtungstechnologie innerhalb der nächsten fünf Jahre Einzug in die Produktion von Batterien der nächsten Generation halten könnte. Das Projekt nextBatt stellt dazu einen entscheidenden Schritt als Wegbereiter dar.

Batterie-Seminare der ELEKTRONIKPRAXIS

Das komplette Batterie-Know-How zum Vorteilspreis

In unseren Batterie-Seminaren erlangen Sie umfassendes Wissen zu Aufbau und Eigenschaften moderner Batterielösungen, zur optimalen Produktauswahl und Betriebsweise von Batterien und Akkus sowie zu Sicherheitsrisiken und den internationalen Standards und Regularien für Lagerung und Transport von Batterien.

Buchen Sie ein Paket aus zwei oder drei Kursen und sparen Sie pro Seminar 10% bei der Anmeldung.

Batterie-Seminare kombinieren und sparen!

Das Fraunhofer FEP stellt die jüngsten Forschungsergebnisse auf der Konferenz SVC 2022, vom 3. bis 5. Mai 2022, in Long Beach/USA, auf dem Stand Nr. 436 vor.
