Qualitätssicherung in der THT-Fertigung Werkerassistenzsystem Multi Line Assist um neue Funktionen erweitert

Von Susanne Braun 2 min Lesedauer

Anbieter zum Thema

GÖPEL electronic GmbH
Incap Electronics Germany GmbH
MicroConsult Academy GmbH
Eurocircuits GmbH

Das Werkerassistenzsystem Multi Line Assist von Göpel wurde um neue Funktionen erweitert, etwa Bestückanweisungen, die direkt auf den Bestücktisch projiziert werden. Ein neuer Bauteilassistent vereinfacht die Programmierung und ein automatischer Endtest ergänzt den Montageprozess.

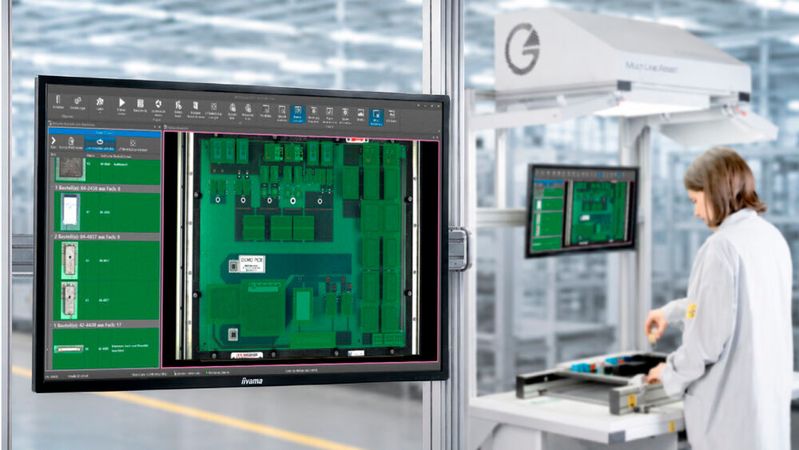

Göpel hat das Werkerassistenzssystem Multi Line Assist um Funktionen erweitert.(Bild: Göpel Electronic)
Göpel hat das Werkerassistenzssystem Multi Line Assist um Funktionen erweitert.
(Bild: Göpel Electronic)

Totgesagte leben bekanntlich länger, wie die THT-Fertigung seit Jahren aufs Neue beweist. Die Through-Hole Technology wurde bereits oft abgeschrieben, hält sich aber immer noch als wichtige Technik, insbesondere im Bereich der Leistungselektronik. Zwar gibt es Bemühungen, die THT-Bestückung zu automatisieren, so weit wie die SMT-Bestückung ist das Vorhaben aber noch lange nicht. Bis dahin sind viele Elektronikfertiger auf Handbestückplätze angewiesen. Unterstützung erhalten die Werker oftmals von Assistenzsystemen, etwa Multi Line Assist von Göpel.

Die Bedienung und Funktionsausstattung des Werkerassistenzsystems wurden kürzlich weiterentwickelt. Kern des Updates ist die direkte Projektion von Bestückanweisungen in das Sichtfeld auf dem Bestücktisch und auf die Baugruppe selbst. Anwender können dabei wahlweise alle Bauteilumrisse einer Artikelnummer gleichzeitig oder die Umrisse eines einzelnen Bauteils entsprechend der Bestückreihenfolge einblenden lassen.

Der Bestückplan inklusive Beispielbilder wird automatisch aus dem Prüfprogramm erzeugt. Ein separater Programmieraufwand für Bestückhilfe und Inspektion entfällt damit.

Neuer Bauteilassistent und AOI-Integration

Ein neu integrierter Bauteilassistent ermöglicht zudem die schnelle Programmierung von Bauteilprüfungen direkt in der Software. Das integrierte AOI-Modul prüft die Bauteilplatzierung wahlweise nach jedem Montageschritt oder am Ende des Prozesses und erkennt Fehler wie falsche Polung, fehlende Bauteile sowie Abweichungen in Farbe und Beschriftung. Alle Ergebnisse werden dokumentiert, können statistisch ausgewertet und an MES-Systeme weitergegeben werden.

Ergänzt wird das System durch eine neue Dimmfunktion für die Arbeitsplatzbeleuchtung, die eine nutzerabhängige Einstellung der Bestückhelligkeit ermöglicht. Die Technologie des Systems soll dabei kontrastreiche Prüfbilder und konstant angenehme Arbeitsbedingungen sicherstellen.

Multi Line Assist ist in drei Varianten erhältlich: als Komplettlösung mit höhenverstellbarem Bestücktisch, als Auftischsystem zur Nachrüstung bestehender Arbeitsplätze sowie als Integrationsmodul. Alle Kernkomponenten sind im Grundmodul zusammengefasst. Die Software basiert auf der PILOT-AOI-Plattform und unterstützt die Programmerstellung auf Basis von CAD-Daten. (sb)
