Wi-Fi-Modul Viel Wi-Fi-Leistung auf kleinstem Raum

Von Margit Kuther

Anbieter zum Thema

Das 2,4-GHz-Embedded-Wi-Fi-Modul PAN9520 (802.11 b/g/n) von Panasonic (Vertrieb: Rutronik) basiert auf dem ESP32-S2 von Espressif. Dieser Single-Core-Wi-Fi- Mikrocontroller-SoC mit geringem Stromverbrauch enthält eine leistungsstarke Xtensa-32-bit-LX7-CPU.

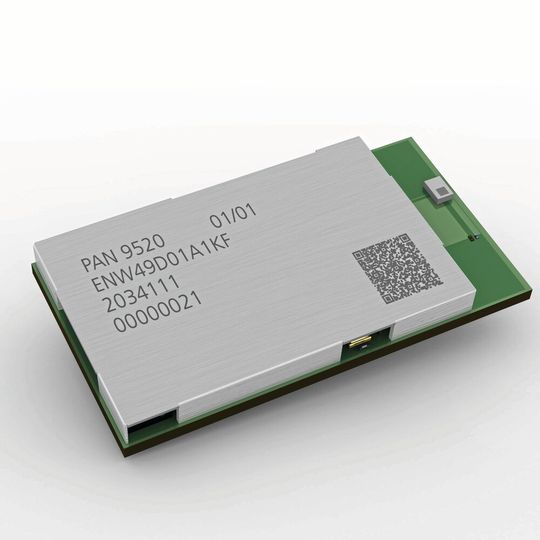

Das PAN9520 von Panasonic mit integrierter Chip-Antenne und QSPI-Speicher.
Das PAN9520 von Panasonic mit integrierter Chip-Antenne und QSPI-Speicher.
(Bild: Rutronik)

Das PAN9520 ist auf Sicherheit und Kosteneffizienz bei gleichzeitig hoher Leistung ausgelegt. Durch die integrierte Chipantenne und den QSPI-Speicher eignet sich das PAN9520 für eine Vielzahl von Stand-Alone- und Host-gesteuerten Anwendungen. Es zählt zu einem der kleinsten Geräte auf dem Markt (24 mm x 13 mm x 3,1 mm) und ermöglicht ein breites Spektrum an Peripheriegeräten über Schnittstellen, u. a. Full-Speed-USB-OTG, SPI, UART, I²C. Das Modul ist entweder als 4-MB-Flash-Version mit 2 MB PSRAM oder als 1-MB-Flash-Variante ohne PSRAM verfügbar. Anwendungsgebiete sind z. B. Gebäudeautomatisierung, Medizintechnik und Robotik sowie Smart City-Infrastrukturen. Das Panasonic PAN9520 ist über Rutronik erhältlich.

Panasonic kombiniert im PAN9520 eine Hochleistungs-CPU, einen Basisbandprozessor (BB), ein hochempfindliches drahtloses Funkgerät, einen ROM-Bootloader und einen Medium Access Controller (MAC). Ebenso enthält es eine Verschlüsselungseinheit, chipinternes SRAM sowie modulinternes QSPI-Flash und PSRAM (4-MB-Flash-Version). Das Modul garantiert eine sichere Datenverbindung dank BIP, CCMP, TKIP, WAPI, WEP und einem AES-Beschleuniger. Der integrierte Quarz gewährleistet eine Verbindungsleistung über die gesamte Lebensdauer bei einem Temperaturbereich von –40 bis 85 °C. Der parallele Support von Access Point und Station Mode gewährleistet die einfache Einrichtung mehrerer Wi-Fi-Verbindungen vom Modul zu Smart Devices und Heimnetzwerk-Routern.

Das Espressif Integrated Development Framework (ESP-IDF) ermöglicht dank einer großen Auswahl von Programmbeispielen die Entwicklung von Software für verschiedenste Anwendungen.

Weitere Eigenschaften:

  • 802.11mc – Fine Time Measurement,
  • Output 19,5 dBm bei IEEE 802.11b @1 Mbps,
  • Empfindlichkeit –97 dBm bei IEEE 802.11b @1 Mbps,
  • Stromverbrauch 190 mA Tx, 68 mA Rx, 310 mA Tx peak,
  • Spannungsbereich: 3 bis 3,6 V.
