Vishay Intertechnology hat eine neue Serie unbedrahteter NTC-Thermistorchips mit ober- und unterseitiger Kontaktierung vorgestellt, die Entwicklern vielfältige Montagemöglichkeiten bietet.

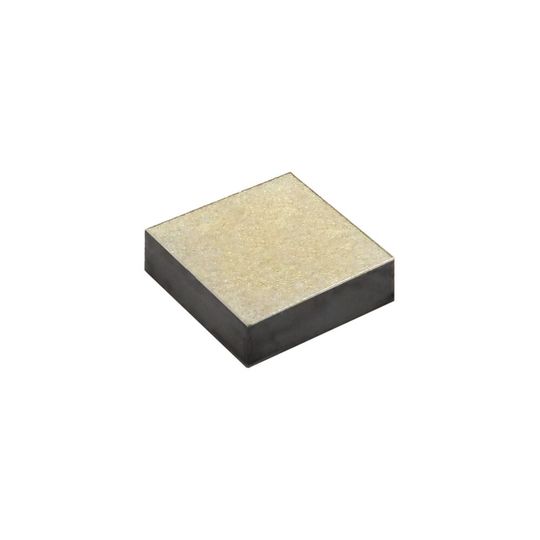

Die NTC-Thermistorchips der Serie NTCC201E4unterstützen Wirebonding, Löten und Sintern mit Nano-Silberpaste bei hoher Beständigkeit gegen Ablegieren, Ätzen mit Ameisensäure und Formiergasen.
(Bild: Vishay)
Die Bauelementserie NTCC201E4 mit Silbermetallisierung unterstützt Aluminium-Drahtbonden. Sie ist kompatibel mit Reflow-Löten unter Vakuum oder mit Ameisensäure/Formiergasen, SAC- oder SMP-Löten und Nano-Silberpasten-Sintern.
Mit einem Betriebstemperaturbereich von –55 bis 175 °C eignen sich die AEC-Q200-qualifizierten Bauteile für Temperaturmessungen, -regelungen und kompensationen von Anwendungen im Automobil und alternative nEnergien. Zu den Endprodukten gehören neben IGBT- und Leistungs-MOSFET-Modulen auch Leistungswechselrichter für voll- und hybridelektrische Fahrzeuge, Solarpaneele und Windkraftanlagen.
Die ober- und unterseitige Metallisierung der NTCC201E4-Thermistoren ist zweilagig aufgebaut. Eine äußere Schicht bietet im Vergleich zu Vorgängerprodukten eine überlegene Beständigkeit gegen Lötauswaschung, insbesondere bei Verwendung von Lötmaterialien mit hohem Schmelzpunkt mit Temperaturen bis 360 °C. Eine Innenschicht widersteht dem Ätzen der Platine mit Ameisensäure, wenn Lotformteile eingesetzt werden und H2/N2-Gase bilden.
Die Thermistoren sind RoHS-konform, halogenfrei und Vishay Green. Sie bieten bei 25 °C einen Widerstand (R25) von 4,7 bis 20 kΩ mit einer Toleranz von ±1 % und einen Beta-Wert (B25/85) von 3.435 bis 3.865 K, mit einer Toleranz bis zu ±1 %. Die Bauteile haben eine maximale Verlustleistung von 50 mW, eine Reaktionszeit von 3 s und sind in PS-Blisterfolie verpackt. Muster- und Produktionsstückzahlen der Serie NTCC201E4 sind ab sofort mit einer Lieferzeit von 20 Wochen verfügbar.
