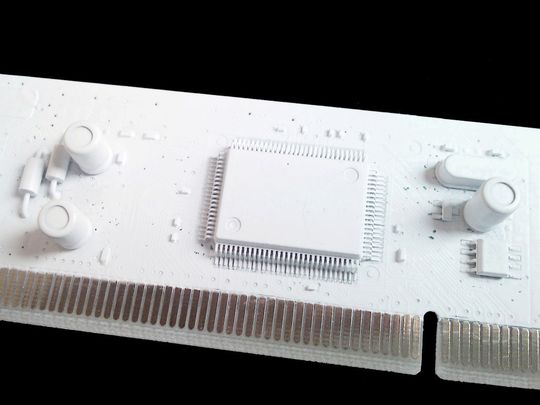

Beleuchtung mit LED Schutz- und Lötstopplacke für LED-Anwendungen

Optische Eigenschaften einer LED lassen sich mit Schutzlacken verbessern. Wir betrachten unter anderem, welche Lack-Kriterien für eine optische Charakterisierung herangezogen werden können.

Anbieter zum Thema

Schulz-Electronic GmbH

PFLITSCH GmbH & Co. KG

Beta LAYOUT GmbH

Lackwerke Peters GmbH & Co. KG

Körper können elektromagnetische Strahlung reflektieren, streuen oder absorbieren. Diese Vorgänge sind abhängig von der Wellenlänge. Auf das sichtbare Licht bezogen: Ein im Wellenlängenbereich von 380 bis 760 nm völlig absorbierender Körper gibt keine Strahlung zurück, die im Auge einen Sinneseindruck hervorruft – dieser Körper ist schwarz. Ein Körper, der alle einstrahlenden Wellenlängen von weißem Licht zurücksendet, erscheint weiß.

Die Kerngröße einer optischen Oberfläche ist die sogenannte Remission. Unter Remission ist das von einem Körper zurückgeworfene – das gestreute – Licht definiert. Ideal weiße Körper zeigen hier eine gleichmäßige Remission aller Wellenlängen von 100 Prozent, schwarze Körper zeigen keine Remission. Ideal graue Körper zeigen eine gleichmäßige Remission der Wellenlängen zwischen > 0 und < 100 %. Farbige Körper dagegen eine selektive Remission, das bedeutet eine teilweise Absorption von Licht, so dass das zurückgeworfene Licht nur noch aus verschiedenen Wellenlängenbereichen besteht und so einen farbigen Eindruck macht. In Bild 1 ist die Remissionskurve eines weißen fotostrukturierbaren Lötstopplackes dargestellt, mit einem Remissionsgrad von über 90 im farbrelevanten Spektrenteil von 400 bis 780 nm.

Das Messen von Farben – die Farbmetrik

Um die Farbe oder einen Farbunterschied quantitativ zu beschreiben, kann man die zu messende Oberfläche mit einem definierten Licht beleuchten und misst das zurückgeworfene – das remittierte – Licht. Über mathematische Berechnungen wird sowohl die Art der Lichtquelle als auch der Farbeindruck des Auges bei der Messung von „Farbe“ berücksichtigt. Um eine Farbe in Kenngrößen zu fassen, benutzt man sehr häufig das sogenannte CIE-Lab-System (genauer das L*-, a*-, b*-System der CIE). Dieses Lab-System basiert auf einer Transformation der primär berechneten Farbwerte X, Y, Z in die Koordinaten L* (Helligkeit), a* (rot-grün-Wert), und b* (blau-gelb-Wert). Auf die Ableitung zu den Lab-Werten sei hier verzichtet und beispielsweise auf [1] verwiesen.

Bildergalerie

Bildergalerie mit 10 Bildern

Der große Vorteil des CIE-Lab-Systems liegt in der Verwendung zum Erfassen von Farbabständen. Die Maßzahl für einen Farbabstand – für die Ähnlichkeit oder Gleichheit von Farben – ist Δ E*, berechnet als räumlicher Pythagoras aus den drei Größen L1* – L2*, a1* – a2* und b1* – b2* (siehe Formel).

Um eine weiße Oberfläche zu charakterisieren, kann zum einen die Remissionskurve (Bild 1) benutzt werden, zum anderen auch die Helligkeitsgröße L* aus dem CIE-Lab-System. Eine ideal weiße Oberfläche hat definitionsgemäß die Koordinaten L* = 100, a* = 0 und b* = 0. Der Vorteil des CIE-Lab-System liegt insbesondere in der Reduzierung der Messgrößen auf drei Zahlenwerte und der Möglichkeit, hiermit – dem Farbempfinden weitestgehend korrelierende – Differenzen zu bilden. Farbmetrische Messungen sind in der konventionellen Lackindustrie weit verbreitet und bieten sich als Qualitätskriterium bezüglich der Lieferspezifikation als auch der Eigenschaftsbeschreibung, beispielsweise der Wetter- und/oder Temperaturstabilität, an um Farbveränderungen (Vergilbung) zu messen.

Neben der Auswertung entsprechend dem CIE-Lab-System sei noch auf eine mögliche Beschreibung zur Farbveränderung (Vergilbung) hingewiesen, wie sie in der Papierindustrie nach DIN 6167 Verwendung findet. Entsprechend der DIN 6167:1980-01 wird von Vergilbung gesprochen, wenn beim beobachteten Material durch eine Behandlung ein nicht gewünschter Gelbwert erkennbar ist. Hier wird aus den primär berechneten X-, Y- und Z-Werten ein Gelbwert G berechnet. Die Veränderung dieses Gelbwertes einer unbehandelten (G₀) und einer behandelten Probe (G₁) wird als Vergilbungszahl V berechnet und bezeichnet.

Die Farbkoordinaten des Lab-Systems – die Werte L*, a* und b* – können mit Farbmessgeräten direkt erfasst werden. Für den Gelbwert G sind in der Regel spezielle Softwaretools erforderlich oder sie müssen manuell aus den X-,Y-, Z-Werten berechnet werden. Farbmessgeräte sind aufgebaut aus einer Lichtquelle, dem Messkopf mit seinen unterschiedlichen Geometrien und einem Detektor (Spektralphotometer). Von den verfügbaren Messverfahren eignen sich nur die Spektralphotometer zur Aufnahme einer Remissionskurve für den gewünschten Wellenlängenbereich von 380 bis 760 nm.

Für die Bestimmung der Farbkoordinaten stehen zwei grundsätzliche Messgeometrien – 45°/0° und d/8° (Ulbrichtkugel) – zur Verfügung, die wie im dargestellten Messaufbau einfach kombinierbar sind (Bild 3). Die nachfolgend beschriebenen Untersuchungen sind mit der d/8°-Messgeometrie und einer Ulbrichtkugel mit Glanzfalle durchgeführt worden.

Eine Skala für die Vergilbung von Lacken

Nach dem skizzierten Verfahren ergibt sich eine Differenzzahl (Gleichung). Je kleiner die Differenz, desto geringer ist die Farbänderung. Die gleiche Aussage erhält man – mit etwas anderer Wichtung gegenüber dem CIE-Lab-System - wenn nach DIN 6167 ein Differenzwert berechnet wird der die Vergilbung von nahezu weißen Materialien beschreibt. Dieser Differenzwert wird als Vergilbung V bezeichnet. Das Thema Vergilbung und Farbmessung ist in [1] detaillierter abgehandelt.

Um eine Wertung der Messwerte vornehmen zu können, sei hier eine Bewertungsskala zur Beschreibung der Vergilbung aus dem Bereich der weißen Heizkörperlacke genannt, in der in fünf Qualitätsstufen unterschieden wird: Die höchste Qualität (geringste Vergilbung) entspricht einer Vergilbungszahl < 1. Die Abstufungen zur geringsten Qualität entsprechen dann Vergilbungszahlen von < 3, < 5, < 8 und < 10. Weiterhin erhält man folgende Aussagen zu Vergilbungszahlen (V):

• V = 0–1: normalerweise nicht sichtbar

• V = 1–2: geringe Vergilbung, nur von geschultem Auge sichtbar

• V = 2–3,5: mittlere Abweichung, für ungeschultes Auge sichtbar

• V = 3,5–5: deutliche Abweichung

• V > 5: starke Abweichung

Diese Bewertung lässt sich in guter Näherung auch auf die Interpretation der vorgenannten ΔE*-, ΔL*- und Δa*-Werte übertragen. Wegen der weiten Verbreitung und Akzeptanz der ΔE*-, ΔL*- und Δa*- bzw. Δb*-Werte zur Charakterisierung von Farbabständen und/oder Farbveränderungen empfiehlt es sich diese Größen zu benutzen. Hiermit ist eine detaillierte Interpretation der Farbveränderungen über eine physikalische Messung der verbunden mit Messgrößen möglich.

Das Deckvermögen und wovon es abhängig ist

Eine weitere der Grundeigenschaften von farbigen Beschichtungsstoffen ist das Deckvermögen. Es beschreibt die Fähigkeit die Farbe oder die Farbunterschiede des Untergrundes zu verdecken. Als Kriterium gilt ein vereinbartes Kontrastverhältnis zwischen den kontrastierenden Feldern des Untergrundes. Das Deckvermögen kommt durch Absorption und Streuung zustande und ist eine Funktion der farbgebenden Pigmente. Bei Weißpigmenten ist es nur eine Folge der Streuung. Das Deckvermögen ist zum einen abhängig von der Schichtdicke, zum anderen auch vom jeweiligen Kontrast des Untergrundes und besitzt einen charakteristischen Grenzwert.

Das Denkvermögen kann nicht auf beliebig dünne Schichten eingestellt werden. Die minimal erforderliche Schichtdicke für einen deckenden weißen Lack bei einem Schwarz-Weiß-Kontrast kann mit ca. 40 µm angenommen werden. UV-härtende Beschichtungsstoffe, wie fotostrukturierbaren Lötstopplacke, müssen im Gegensatz zu den thermisch härtenden Lötstopplacken eine leichte Transparenz aufweisen, um eine ausreichende UV-Vernetzung bis zum Substrat zu gewährleisten.

Das physikalisch begrenzte Deckvermögen hat Konsequenzen bei der Verarbeitung. So sieht ein mit 10-µm-Schichtdicke aufgebrachter Lack weniger weiß aus als einer mit einer Schichtdicke von 20 µm und einer von 30 µm wiederum weißer als der von 20 µm. Erst ab ca. 40 µm ist der weiße Farbton schichtdickenunabhängig und das Deckvermögen erreicht. Bei Farbbeurteilungen und Messungen mit Schichtdicken unterhalb des Deckvermögens von kleiner ca. 40 µm wird der Untergrund mit beurteilt. Das bedeutet eine Abhängigkeit der Remissionskurve und des L*-Wertes von der Schichtdicke.
