Hohe Phasen- und Amplitudenstabilität Signalgeneratoren helfen bei der Entwicklung von Quantencomputern

Anbieter zum Thema

MicroConsult Microelectronics Consulting & Training GmbH

HTV Halbleiter-Test & Vertriebs-GmbH

MEV Elektronik Service GmbH

Rohde & Schwarz GmbH & Co. KG

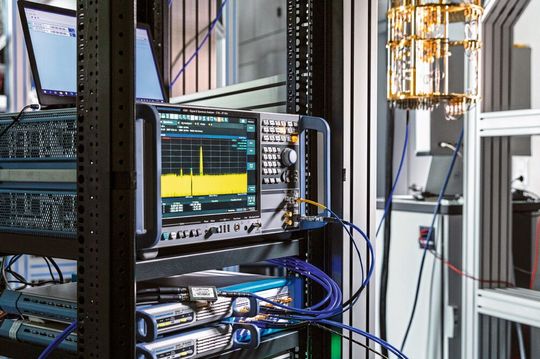

Ohne Signalgeneratoren mit hoher Phasen- und Amplitudenstabilität wäre die heutige Forschung an Quantencomputern nicht möglich. Einige Gerätehersteller arbeiten eng mit der Wissenschaft zusammen, um zu verstehen, wie Quantenbits präpariert und ausgelesen werden und welche Gerätefunktionen die Forschungsarbeit erleichtern.

Um hochkomplexe Probleme zu lösen, machen sich Quantencomputer die Quanteneigenschaften der Natur zu eigen. Analog zum klassischen Bit werden logische Zustände in Quantenbits (Qubits) repräsentiert und verarbeitet. Während sich ein klassisches Bit durch seine binäre Natur auszeichnet, kann ein Qubit simultan in Kombinationen von zwei Zuständen existieren. Das Phänomen der Superposition kann mit den Gesetzen der klassischen Physik nicht erklärt werden. Superposition ist eine rein quantenmechanische Eigenschaft. Auf ihr fußt das enorme Rechenleistungspotenzial von Quantencomputern.

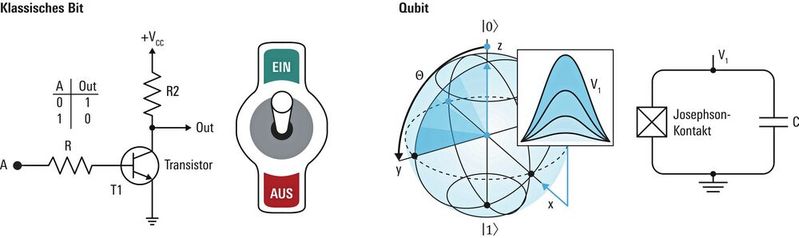

Wie sich Qubits technisch umsetzen lassen, ist Gegenstand aktueller Forschung. Ein vielversprechender Ansatz sind supraleitende Qubits. Sie basieren auf elektrischen Schwingkreisen, die aufgrund der verlustfreien Supraleitung elektromagnetische Felder mit sehr langer Halbwertszeit speichern können. Ein Schwingkreis wird so konstruiert, dass effektiv ein kontrollierbares Zweizustandssystem entsteht. Die Resonanzfrequenz eines solchen Schwingkreises liegt typischerweise im Mikrowellenbereich bei etwa 5 GHz. Der Grundzustand des Schwingkreises wird als Rechenzustand null definiert, der erste angeregte Zustand als Rechenzustand eins (Bild 1).

Thermisches Rauschen im Kontrollsignal unterdrücken

Das Kühlmanagement von Qubits umfasst neben dessen unmittelbarer Umgebung auch die Steuer- und Kontrollsignale. Weil sich die Signalgeneratoren außerhalb des Kryostaten befinden und bei Raumtemperatur arbeiten, enthalten die Kontroll­signale ein viel zu großes thermisches Rauschen. Sie müssen auf den einzelnen Temperaturstufen so weit abgeschwächt werden, dass Photonen bei der Übergangsfrequenz des Qubits statistisch weitgehend unterdrückt sind. Typischerweise wird eine Abschwächung des Signals von rund 100 Dezibel angestrebt. Glücklicherweise benötigen die Quantenschaltkreise eine sehrgeringe Eingangsleistung, sodass eine Signalstärke von 0 dBm bei Raumtemperatur meist ausreicht.

Im Bild 4 ist ein kryogener Aufbau mit Tieftemperatur-Signalleitungen gezeigt. Im Betrieb liegt die Temperatur der unterschiedlichen horizontalen Platten, betrachtet von oben nach unten, bei circa 1.000 mK, 100 mK und 10 mK. Die Mikrowellen-signale werden auf jeder Stufe thermalisiert, um thermisches Rauschen von höheren Temperaturen abzuführen und die effektive Rauschtemperatur auf die Temperatur der Stufe zu senken.

Supraleitende Qubits und der fragile Quantenzustand

Ohne weitere konstruktive Maßnahmen können die beiden Zustände jedoch nicht gezielt angesteuert werden. Bei einem harmonischen Oszillator, beispielsweise einem LC-Schwingkreis, ist der Abstand zwischen benachbarten Energiezuständen immer gleich groß (Harmonizität). Eine unerwünschte Folge ist, dass nicht kontrolliert werden kann, ob ein resonantes Mikrowellensignal den Schaltkreis vom Grundzustand in den ersten angeregten Zustand oder von einem beliebigen angeregten Zustand in den nächsthöheren versetzt. Nichtlineare Induktivitäten können die Harmonizität aufheben.

Um zwei bestimmte Energiezustände als kontrollierbares Qubit zu verwenden, arbeitet man in der Praxis mit sogenannten Josephson-Kontakten. Sie verleihen dem Übergang vom Grundzustand in den ersten angeregten Zustand eine charakteristische Frequenz, mit der exklusiv nur dieser Übergang adressiert werden kann. Weil diese Eigenschaft die von energetischen Atomübergängen nachahmt, werden supraleitende Qubits auch künstliche Atome genannt. Ein Quantenzustand ist extrem fragil. Entsprechend liegt die Betriebstemperatur eines supraleitenden Qubits bei etwa 10 Millikelvin. Das entspricht rund -273 °C und liegt nahe am absoluten Temperaturnullpunkt. Nur so bleibt das thermische Hintergrundrauschen niedrig genug, um den Quantenzustand nicht unkontrolliert zu stimulieren. Dafür muss auch das thermische Rauschen der Kontroll- und Steuersignale berücksichtigt werden

Kontrolle von Quantenzuständen durch Mikrowellensignale

Kontrollieren lässt sich der Energiezustand eines Qubits durch externe Mikrowellensignale. Mit Hilfe der sogenannten Bloch-Kugel wird dieser Prozess dargestellt (Bild 1, rechts). An Nord- und Südpol der Bloch-Kugel liegen die Rechenzustände eins und null. Jeder andere Punkt auf der Kugeloberfläche entspricht einem Superpositionszustand des Qubits. In welchem es sich aktuell befindet, zeigt der sogenannte Zustandsvektor an. Die Wechselwirkung mit einem resonanten Mikrowellensignal lässt den Zustandsvektor in der Bloch-Kugel rotieren.

Sollen verlässliche Rechenoperationen mit Qubits ausgeführt werden, muss diese Rotation sehr präzise gesteuert werden. Das geschieht über die Pulslänge, die Amplitude des Mikrowellensignals und die Einhüllende des Kontrollpulses. Die sogenannte relative Phase der Kontrollpulse beeinflusst die Rotationsachse des Qubit-Zustands in der Bloch-Kugel. Wird das Qubit mit Pulsen identischer Phase angesprochen, rotiert der Zustand beispielsweise immer um die x-Achse. Ein um 90° phasenverschobener Puls lässt den Zustandsvektor dann um die y-Achse rotieren.

Die Anforderungen an die Signalquellen

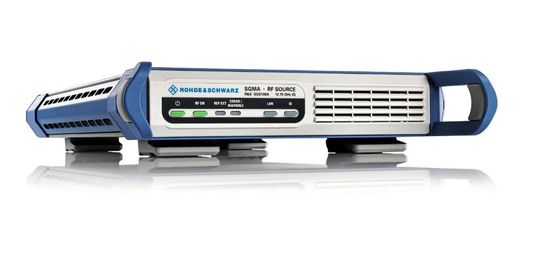

Für das Erzeugen von Kontrollsignalen haben sich Arbiträrgeneratoren wie die R&S SGS100A SGMA HF-Quelle (Bild 2) als flexible Signalquellen bewährt. Zusammen mit Mikrowellenquellen und Mischern lassen sich die erforderlichen Pulse in der richtigen Qubit-Frequenz erzeugen. Durch präzise Phasenregelung des Kontrollpulses in Echtzeit und eine sehr genaue Kontrolle der Einhüllenden, kann von jedem beliebigen Ausgangspunkt jeder beliebige Zielpunkt auf der Bloch-Kugel erreicht werden.

Im Gegensatz zu klassischen Rechenoperationen, bei denen eine hohe Fehlertoleranz gegeben ist, sind Quantencomputer auf eine präzise Kalibrierung der Kontrollpulse angewiesen. Bereits kleine Abweichungen in der bewirken Rotation, beispielsweise eine Überdrehung des Quantenzustandes um ein Prozent, verändern die erwirkte Quantenoperation. Ähnliche Fehler entstehen bei einer nicht exakten Phasenkontrolle. Kontrollinstrumente für Quantencomputer müssen daher eine hohe Phasen- und Amplitudenstabilität aufweisen. Die Phase der Kontrollpulse ist dabei kontrolliert durch die In-Phase- und Quadraturkomponenten des Pulses, die auf dem Arbiträrgenerator gespeichert werden.

Die eingesetzten Quantenalgorithmen sind komplex, ebenso die Experimente mit Quantencomputern. Beide erfordern die phasenstabile und zeitsynchrone Ausgabe einer großen Anzahl von Signalpulsen auf mehreren Kanälen. Das führt in vielen Fällen zu langen Wartezeiten bei der Initialisierung der klassischen Steuerhardware und kann letztlich auch die Komplexität der geplanten Experimente einschränken.

Der Einsatz von FPGAs in Mikrowellengeneratoren

In den letzten Jahren haben daher unterschiedliche Hersteller von Mikrowellengeneratoren angefangen, spezielle Geräte unter enger Zusammenarbeit mit Quantencomputing-Wissenschaftlern zu entwickeln. Der Funktionsumfang solcher Geräte geht über den von klassischen Arbiträrgeneratoren hinaus und bedient einige spezielle Anforderungen dieses Forschungszweigs. Beispielsweise lässt sich mit FPGAs die Phase der Pulse direkt auf dem Gerät aufbringen. Das senkt den benötigten Speicherplatz drastisch.

Weil sich selbst komplexe Quantenalgorithmen, die tausende Operationen umfassen, auf einen überschaubaren Satz von fundamentalen Operationen zurückführen lassen, muss nicht für jeden Quantenalgorithmus das vollständige Signal im Arbiträrgenerator gespeichert werden. Der Satz an Fundamentaloperationen und die Sequenz, in der sie ausgeführt werden müssen, sind völlig ausreichend. Spezialisierte Arbiträrgeneratoren für die Forschung an Quantencomputern unterstützen solche Funktionen bereits.

Signalanalyse zum Auslesen von Quantenzuständen

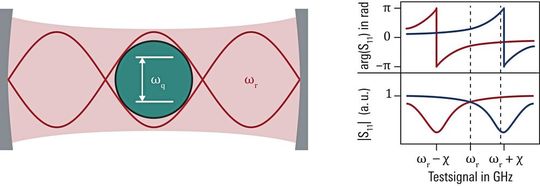

Hat ein Quantencomputer eine Operation ausgeführt, werden die Quantenzustände der Qubits ausgelesen. Dafür koppelt man die Qubits an Ausleseresonatoren. Durch die Interaktion mit dem Qubit verschiebt sich die Resonanzfrequenz des Resonators abhängig vom Energiezustand des Qubits (Bild 3). Wird er mit einem Auslesesignal nahe der Resonanzfrequenz angesteuert, lässt sich aus der Verschiebung von Amplitude und Phase des Signals in Transmission oder Reflexion auf den Qubit-Zustand schließen.

Aktuelle Entwicklungen von Quantenkontrollhardware ermöglichen einen effektiven Betrieb von Kontrollelektronik und Quantenhardware. Ist die Signalanalyse direkt in den Geräten integriert, können Ergebnisse des Quantenalgorithmus in Echtzeit berücksichtigt werden. Damit erleichtern intelligente Arbiträrgeneratoren den Betrieb von Quantencomputern in einer ähnlichen Weise, wie es die Assembler in der Computer- und Maschinenprogrammierung schon lange tun. Eine der größten Herausforderungen ist dabei die Synchronisation und Koordination von hunderten Signalen, die für die Operation von größeren Quantencomputern nötig sind.

* Max Werninghaus ist PHD am Walther-Meißner-Institut in München, einem Forschungsinstitut der Bayerischen Akademie der Wissenschaften (BAdW).
