DC-Link-Kondensatoren Mit extrem niedriger Eigeninduktivität

Anbieter zum Thema

TDK hat das modulare Kondensator-Konzept ModCap HF für DC-Link-Anwendungen vorgestellt, das sich auch für hohe Schaltfrequenzen eignet. Verfügbar sind die sechs neu entwickelten Leistungskondensatoren der Serie B25647A* für Nennspannungen von 900 bis 1.600 V. Sie decken ein Kapazitätsspektrum von 640 bis 1.850 µF ab. Die Nennströme liegen zwischen 160 und 210 A, die maximal zulässige Hotspot-Temperatur beträgt 90 °C.

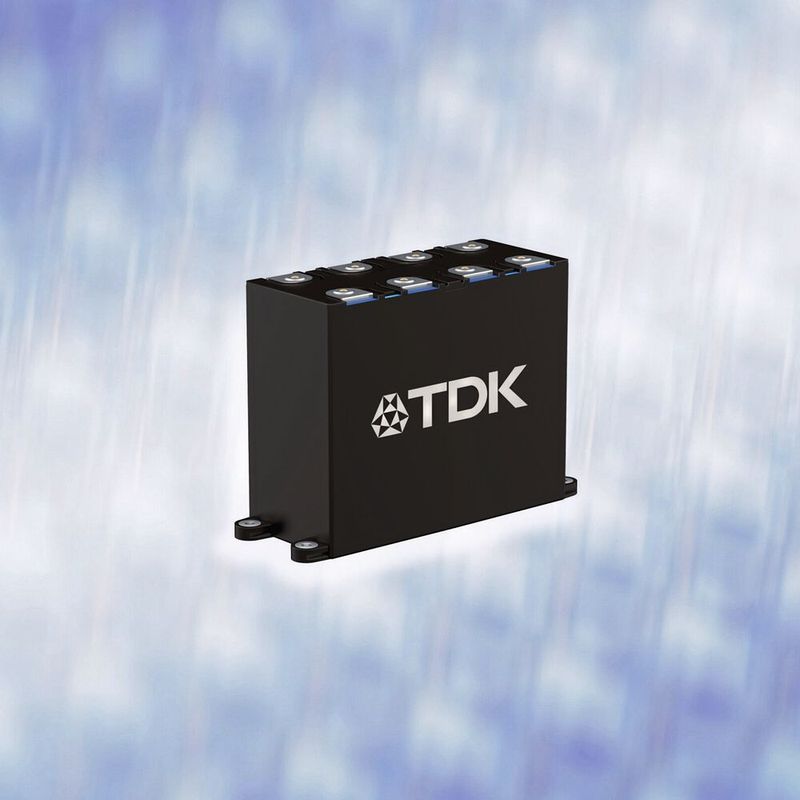

(Bild: TDK Corporation)

Dank des ESL-Werts von nur 8 nH und einer flachen ESR-Kurve über die Frequenz eignet sich ModCap HF besonders für schnell schaltende Inverter auf SiC-Basis. Die niedrige Eigeninduktivität verhindert beim Abschalten des Stroms Spannungsüberhöhungen an den Leistungshalbleitern. Damit kann in der Regel auf Snubber-Kondensatoren verzichtet werden.

Im Gegensatz zu konventionellen zylindrischen Bauformen sind die ModCap-HF-Typen in kubischem Design mit 205 mm x 90 mm x 170 mm ausgeführt. Die Außenmaterialien entsprechen der Feuer- und Rauchnorm EN 45545-2 HL3 R23 sowie der UL94 V-0, die speziell für Traktionsanwendungen gefordert wird. Die UL-Zertifizierung wird vor allem auf dem amerikanischen Markt benötigt. Typische Anwendungen sind Traktionsumrichter, erneuerbare Energien sowie Industrie-Applikationen mit hohen Schaltfrequenzen.
